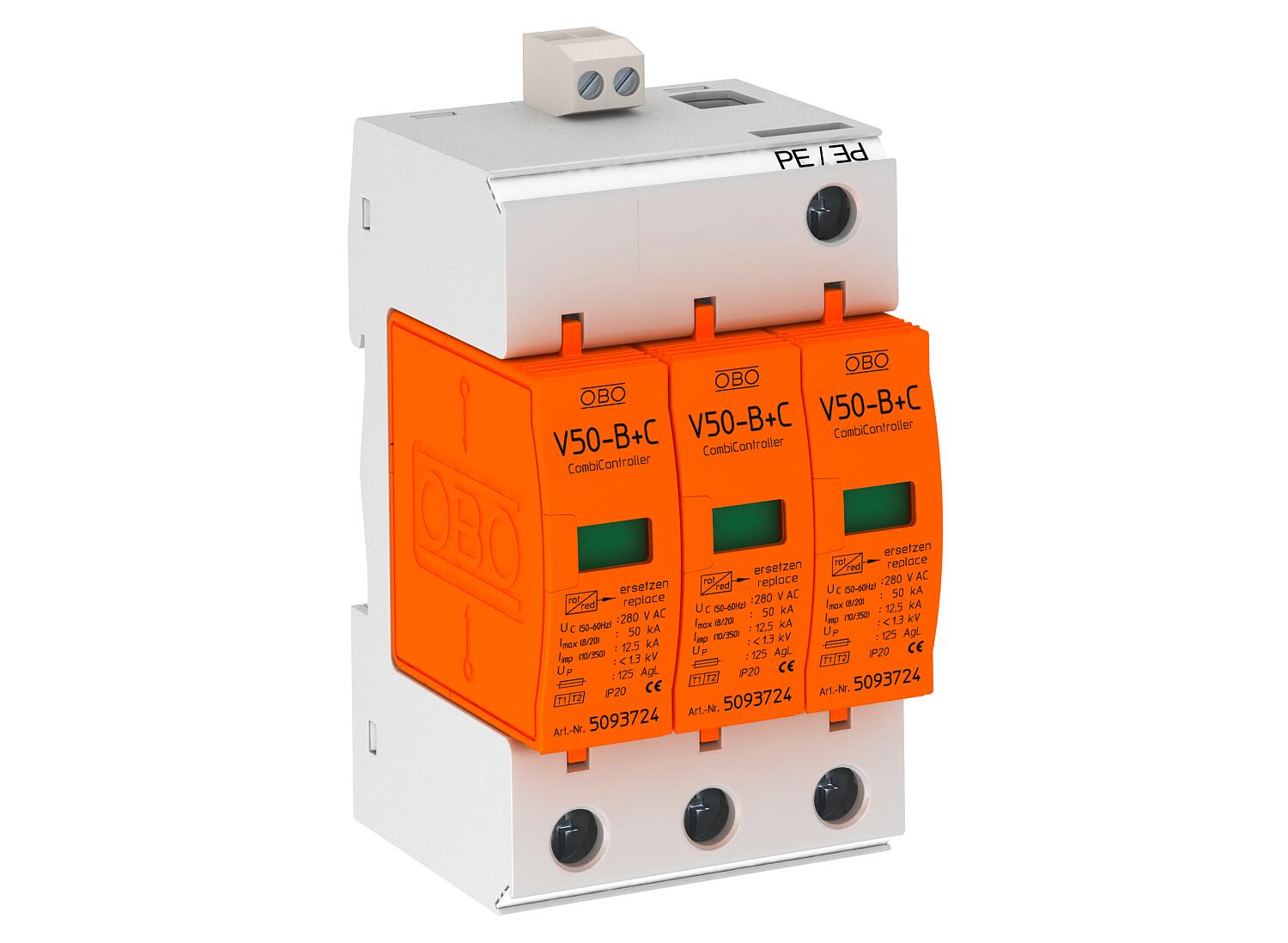

Svodič bleskových proudů a přepětí 3 pólový s dálkovou signalizací 3 | 280 | IP20

Svodič bleskových proudů a přepětí 3 pólový s dálkovou signalizací

Výr. č. 5093643 | EAN 4012195361916

Výr. č. / Typ	5093643 / V50-B+C 3+FS280

Provedení pólů	3

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Kombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2 podle DIN 61643-11.

• Pro vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Svodová schopnost blesk. proudu 12,5 kA (10/350) na pól
• Pro systémy TN-C
• Spodní díl Multibase s multifunkčními svorkami
• Kompletní jednotka sestávající z horní a spodní části, předem smontovaná a připravená k připojení
• Vyjímatelný svodič s dynamickým odpojovacím zařízením
• S optickou signalizací funkce
• <% AID: 705: Název%> < 1,3 kV
• Zapouzdřený, nevyfukující varistorový svodič s varistory z oxidu zinku, pro běžné rozváděčové skříně
• Označená přípojná místa
• FS varianta s kontaktem dálkové signalizace (bezpotenciálový kontakt)

Použití: Vyrovnání potenciálů v ochraně před bleskem v budovách s vnější ochranou před bleskem třídy III a IV a v běžne dostupných rozváděčích.
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	1,2115 kg CO₂e / 1 Kus
Diaľková signalizácia	áno
Integrovaná predradená poistka	nie
Konfigurácia siete	TN-C
Konfigurácia siete DC	nie
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	áno
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA

Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	280 V
Ochranná úroveň [L-N]	≤1,3
Počet pólov	3
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) min.	25 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	3
Rázový prúd atmosférického výboja (10/350) [celkovo]	37,5 kA
Rázový zvodový prúd (8/20) [celkový]	90 kA
Rozmer	280V
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3 pólový + dálková signalizace
