Svodič bleskových proudů 3 pólový + NPE
Výr. č. 5096878 | EAN 4012195077084
- Popis produktu
-

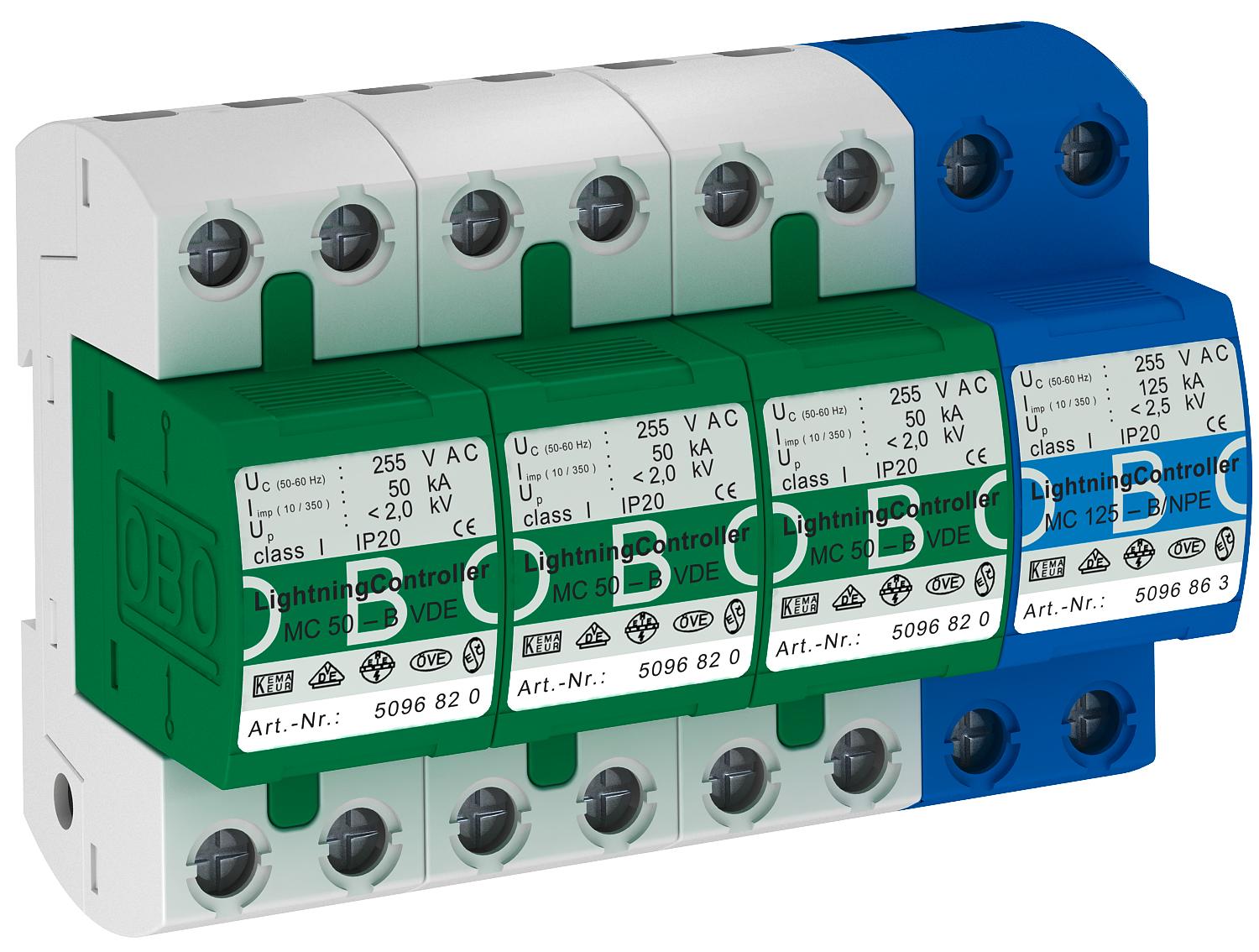

Popis produktuLightningController - sada, 4 pólová, pro použití v sítích TN-S a TT:
Kompletně smontovaná a připravená k připojení, sestávající z:
Svodič bleskových proudů typu 1 podle EN 61643-11 pro LPZ 0 na 1 dle IEC 62305 nebo DIN VDE 0185-305.
MC 125-B / NPE: N-PE jiskřiště typu 1 podle IEC 61643 pro použití v systémech TN-S a TT.
• Vhodné i k instalaci v neměřené části rozvodu
• Horní a dolní část, zásuvná horní část
• Svodový proud 50 kA (10/350 µs) na pól
• <% AID: 705: Název%> < 2,0 kV
• Zhášení následných proudů 25 kA Ipeak
• Včetně krytek svorek s popisem vývodů
• Zapouzdřená, nevyfukující jiskřiště: Lze použít v běžných rozváděčových skříních
Příklad použití: průmyslová zařízení; Svodič bleskových proudů i pro oblast před elektroměrem.
Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.
-
- Technické údaje
-
Technické údaje

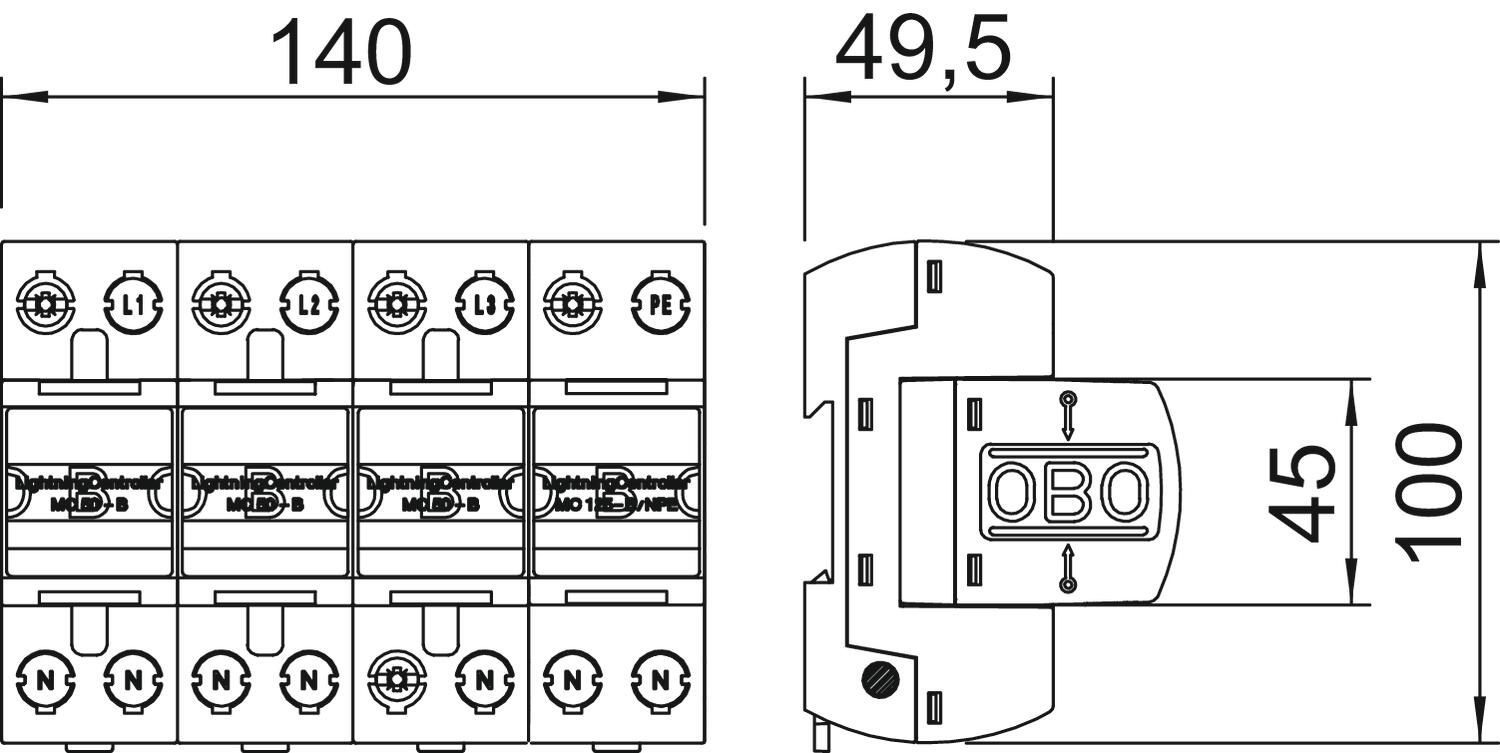

Bleskový prúd (10/350 μs) 50 kA Čas odozvy <100 ns Diaľková signalizácia nie Dĺžka 100 mm Druh vedenia pre prepäťové ochrany Vedenie energie AC Konfigurácia siete ostatné LPZ 0→1 Max. nadprúdová ochrana na strane siete 500 Maximálne predistenie 500 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý nárazový prúd zvodu (8/20 µs) 50 kA Najvyššie trvalé napätie AC 255 V Odolnosť voči skratu 25 kA Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 25 kA Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů 3+N/PE Rázový prúd atmosférického výboja (10/350) [celkovo] 125 kA Rázový zvodový prúd (8/20) [celkový] 125 kA Rozmer 255V Schopnosť zhášania následného prúdu (eff) [N-PE] 10 kA Signalizácie na prístroji žiadne Šírka 140 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Skúšobná trieda typ 1 áno SPD podľa IEC 61643-1 class I SPD podľa STN EN 61643-11 Typ 1 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 3+NPE Výška 69 mm - Všetky typy
