Svodič bleskových proudů 3 pólový

Name: Svodič bleskových proudů 3 pólový
Brand: OBO Bettermann
SKU: 5096876

Výr. č. 5096876 | EAN 4012195077046

Popis produktu

Popis produktu

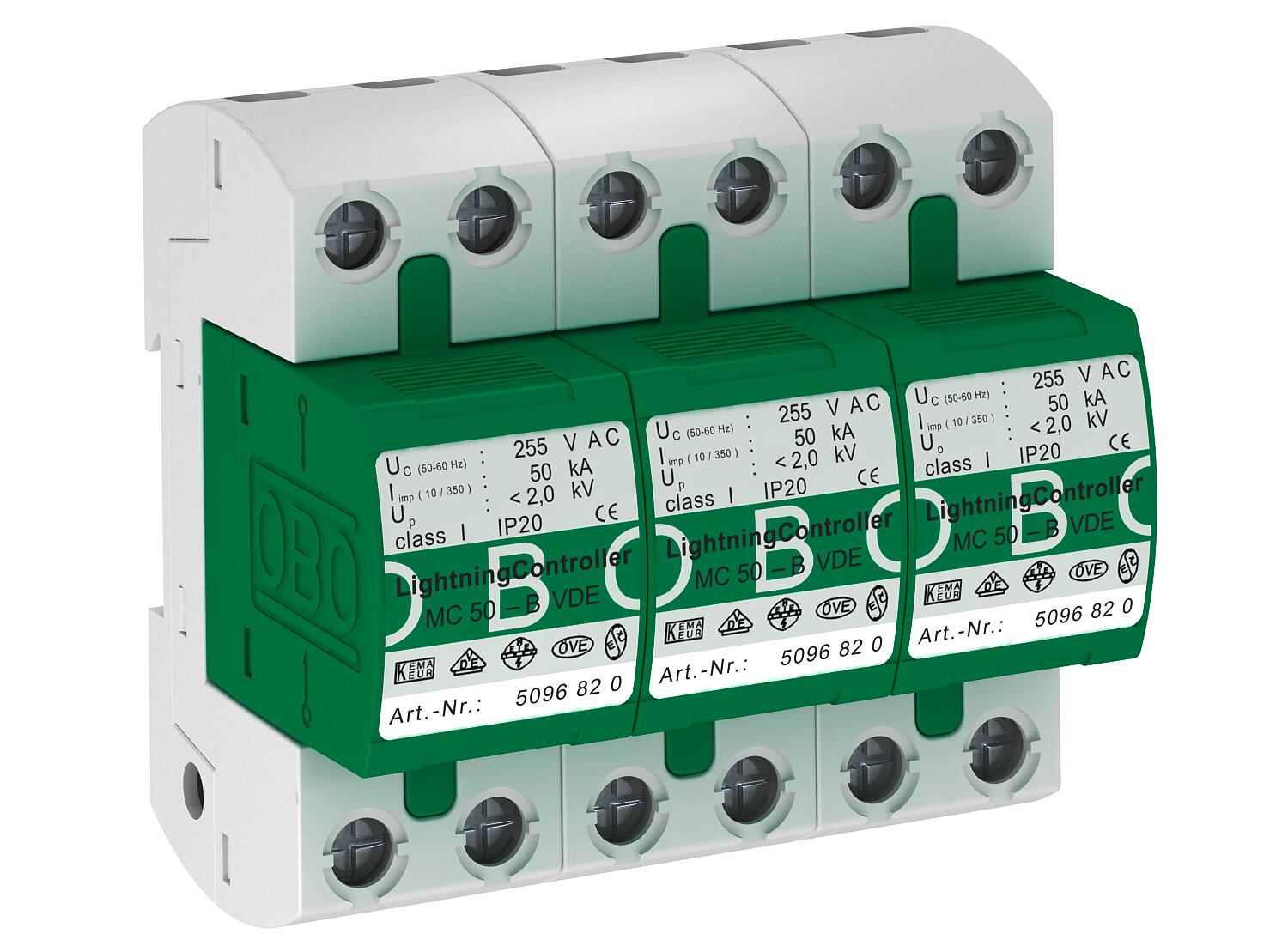

LightningController - sada, 3 pólová, pro použití v sítích TN-C:

Kompletně smontovaná a připravená k připojení, sestávající z:
Svodič bleskových proudů typu 1 podle EN 61643-11 pro LPZ 0 na 1 dle IEC 62305 nebo DIN VDE 0185-305.

• Vhodné i k instalaci v neměřené části rozvodu
• Horní a dolní část, zásuvná horní část
• Svodový proud 50 kA (10/350 µs) na pól
• <% AID: 705: Název%> < 2,0 kV
• Zhášení následných proudů 25 kA Ipeak
• Včetně krytek svorek s popisem vývodů
• Zapouzdřená, nevyfukující jiskřiště: Lze použít v běžných rozváděčových skříních

Příklad použití: průmyslová zařízení; Svodič bleskových proudů i pro oblast před elektroměrem.

Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	50 kA
Čas odozvy	<100 ns
Diaľková signalizácia	nie

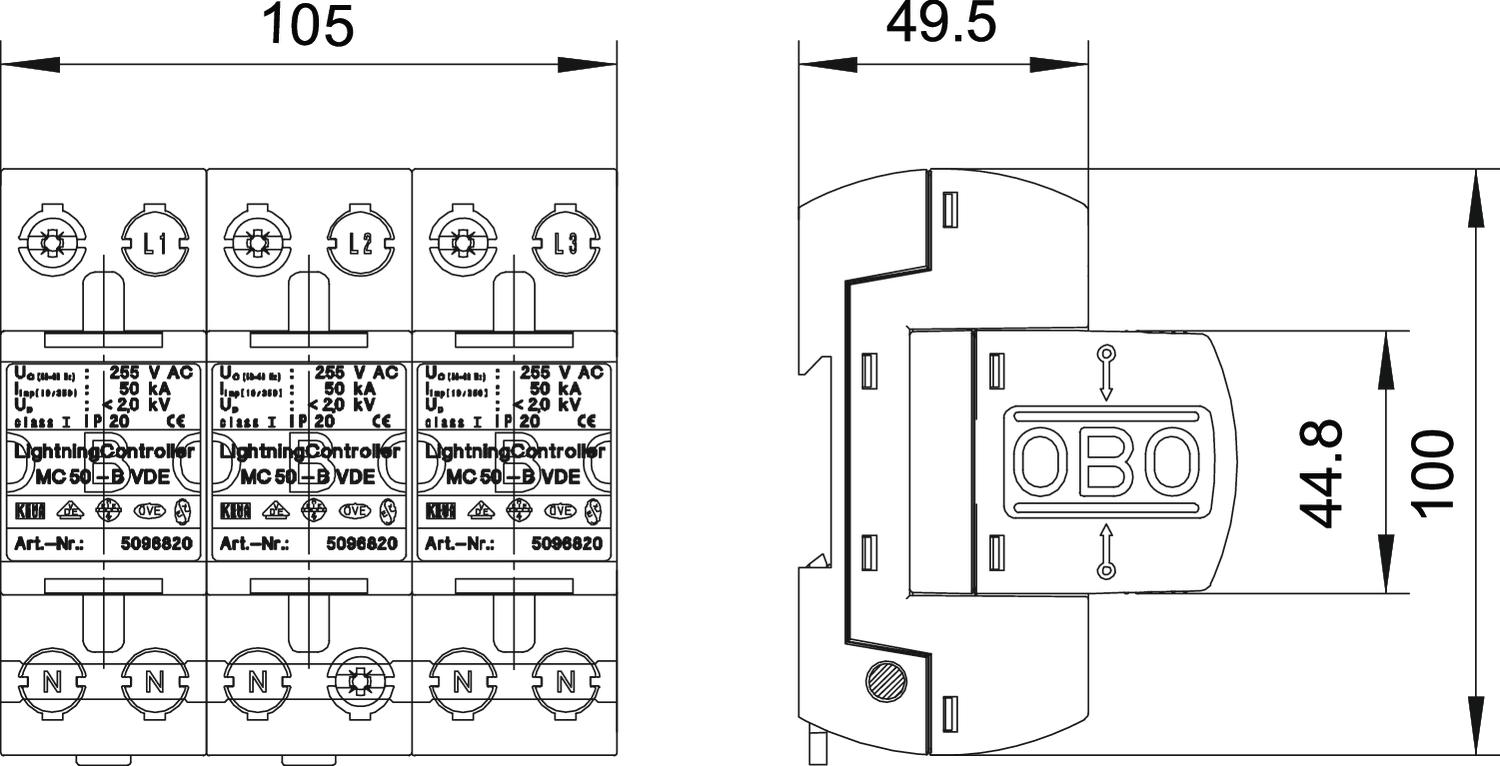

Dĺžka	100 mm
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Konfigurácia siete	ostatné
LPZ	0→1
Max. nadprúdová ochrana na strane siete	500
Maximálne predistenie	500 A
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	50 kA
Najvyššie trvalé napätie AC	255 V
Odolnosť voči skratu	25 kA
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	25 kA
Prevádzková teplota max.	85 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²

Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	3
Rázový prúd atmosférického výboja (10/350) [celkovo]	150 kA
Rázový zvodový prúd (8/20) [celkový]	150 kA
Rozmer	255V
Schopnosť zhášania následného prúdu (eff) [N-PE]	10 kA
Signalizácie na prístroji	žiadne
Šírka	105 mm
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná trieda typ 1	áno
SPD podľa IEC 61643-1	class I
SPD podľa STN EN 61643-11	Typ 1
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3 pólový
Výška	69 mm
