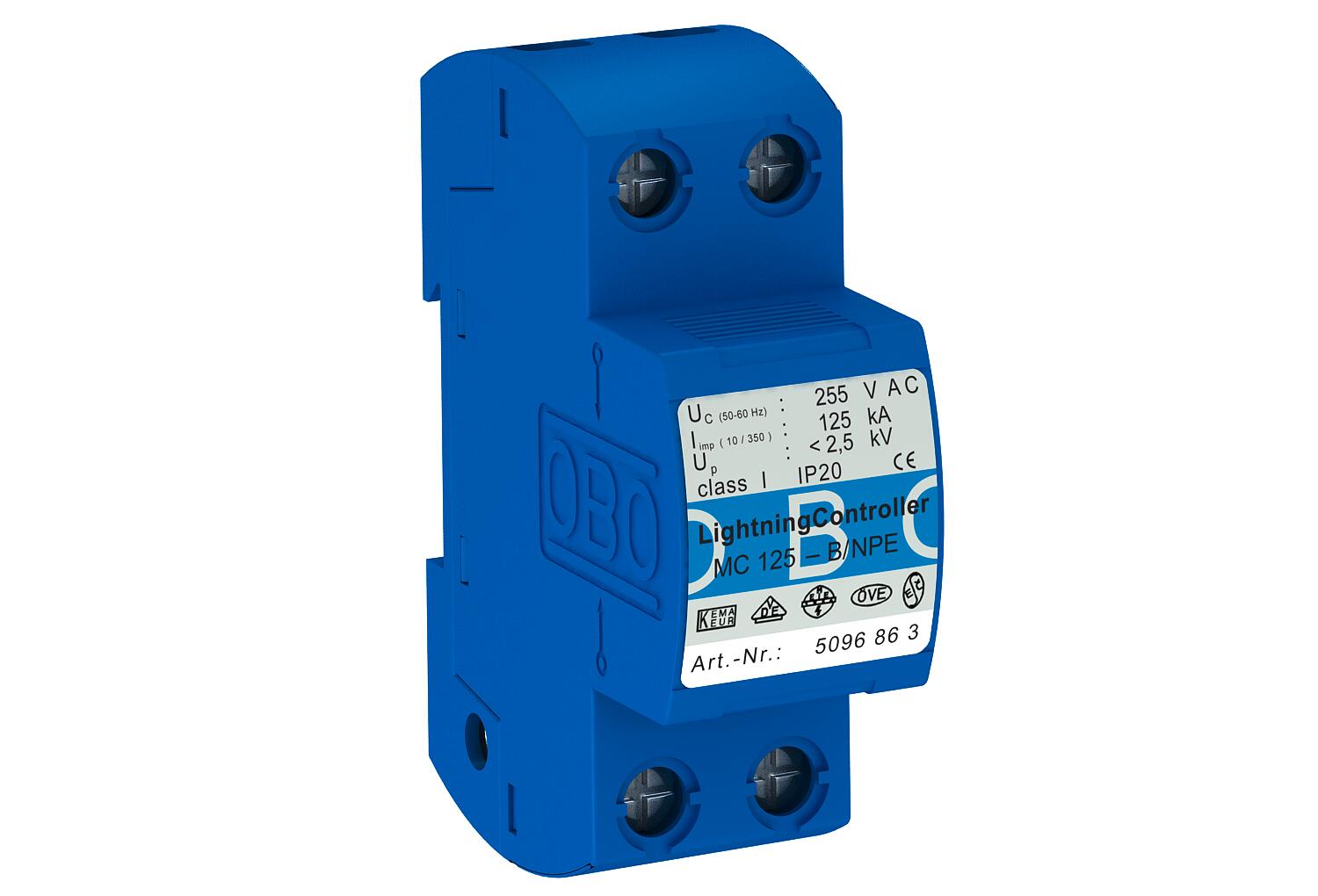

Svodič bleskových proudů 1 pólový NPE

Name: Svodič bleskových proudů 1 pólový NPE
Brand: OBO Bettermann
SKU: 5096863

Výr. č. 5096863 | EAN 4012195966449

Popis produktu

Popis produktu

Pro použití v systémech TN-S a TT jako jiskřiště N-PE typu 1 (třídy B) podle ČSN EN 61643, pro rozhraní LPZ 0–1 podle koncepce zón bleskové ochrany z IEC 61312-1, resp. DIN VDE 0185-305 část 4, k využití jako jiskřiště mezi N a PE.

• Odpovídá VDE-AR-N 4100
• Svodový proud 125 kA (10/350 µs)
• Včetně krytek s označením připojení
• Ochranná úroveň <2,5kV
• Zapouzdřené, nevyfukující jiskřiště: Lze použít v běžných rozvodnicích

Příklad použití: Svodič bleskových proudů v měřených i neměřených částech rozvodů.

Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.

Technické údaje

Technické údaje

Čas odozvy	<100 ns
CO₂ stopa (GWP) od kolísky po bránu	4,6271 kg CO₂e / 1 Kus
Diaľková signalizácia	nie

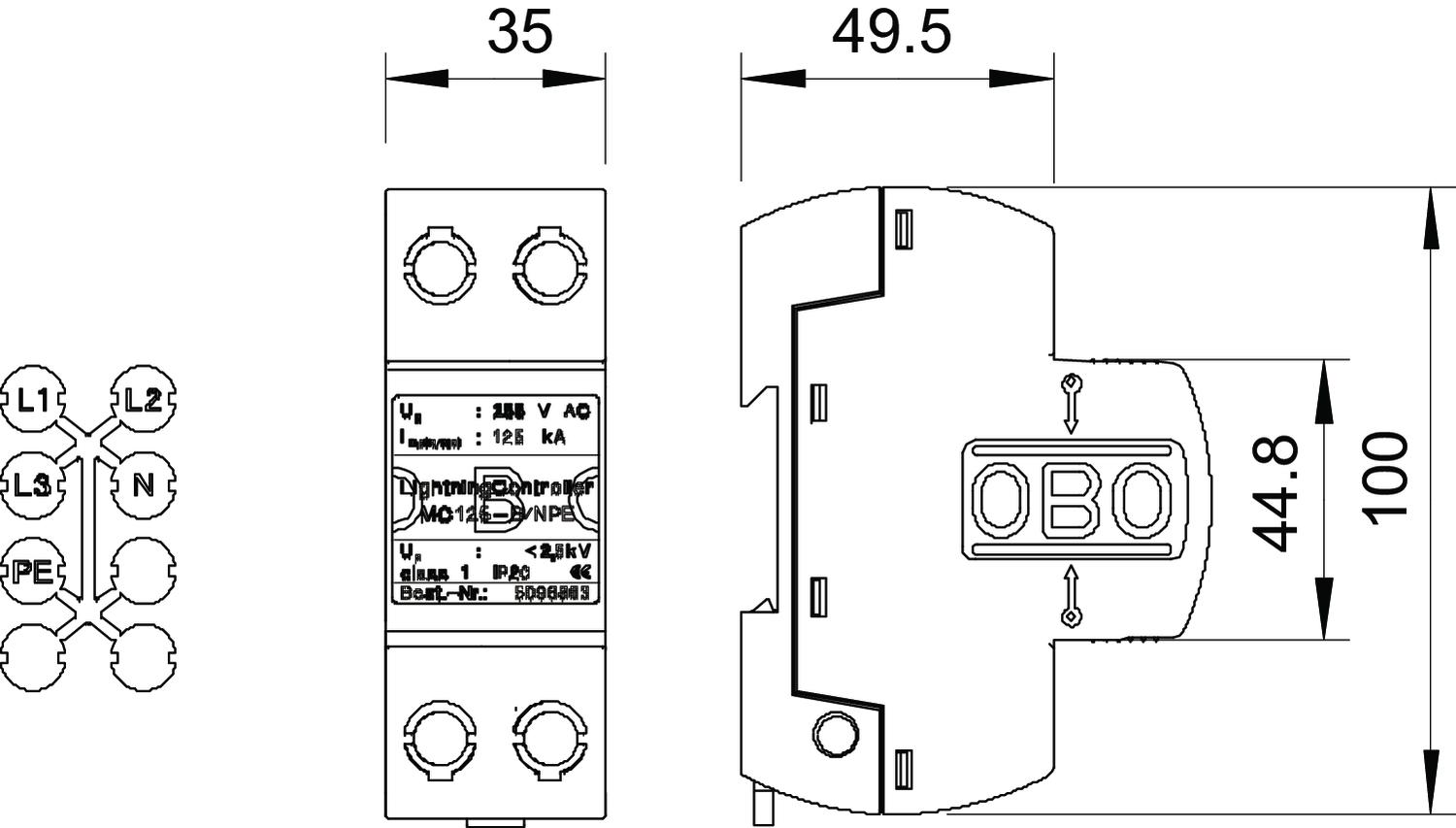

Dĺžka	100 mm
Konfigurácia siete	ostatné
LPZ	0→1
Menovité napätie AC (50 / 60 Hz)	230 V
Najvyššie trvalé napätie AC	255 V
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	0 kA
Prevádzková teplota max.	85 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	125 kA

Rázový zvodový prúd (8/20) [celkový]	125 kA
Rozmer	255V
Schopnosť zhášania následného prúdu (eff) [N-PE]	0,1 kA
Signalizácie na prístroji	žiadne
Šírka	35 mm
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná trieda typ 1	áno
SPD podľa IEC 61643-1	class I
SPD podľa STN EN 61643-11	Typ 1
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	1-pólový; 255 V
Výška	69 mm
