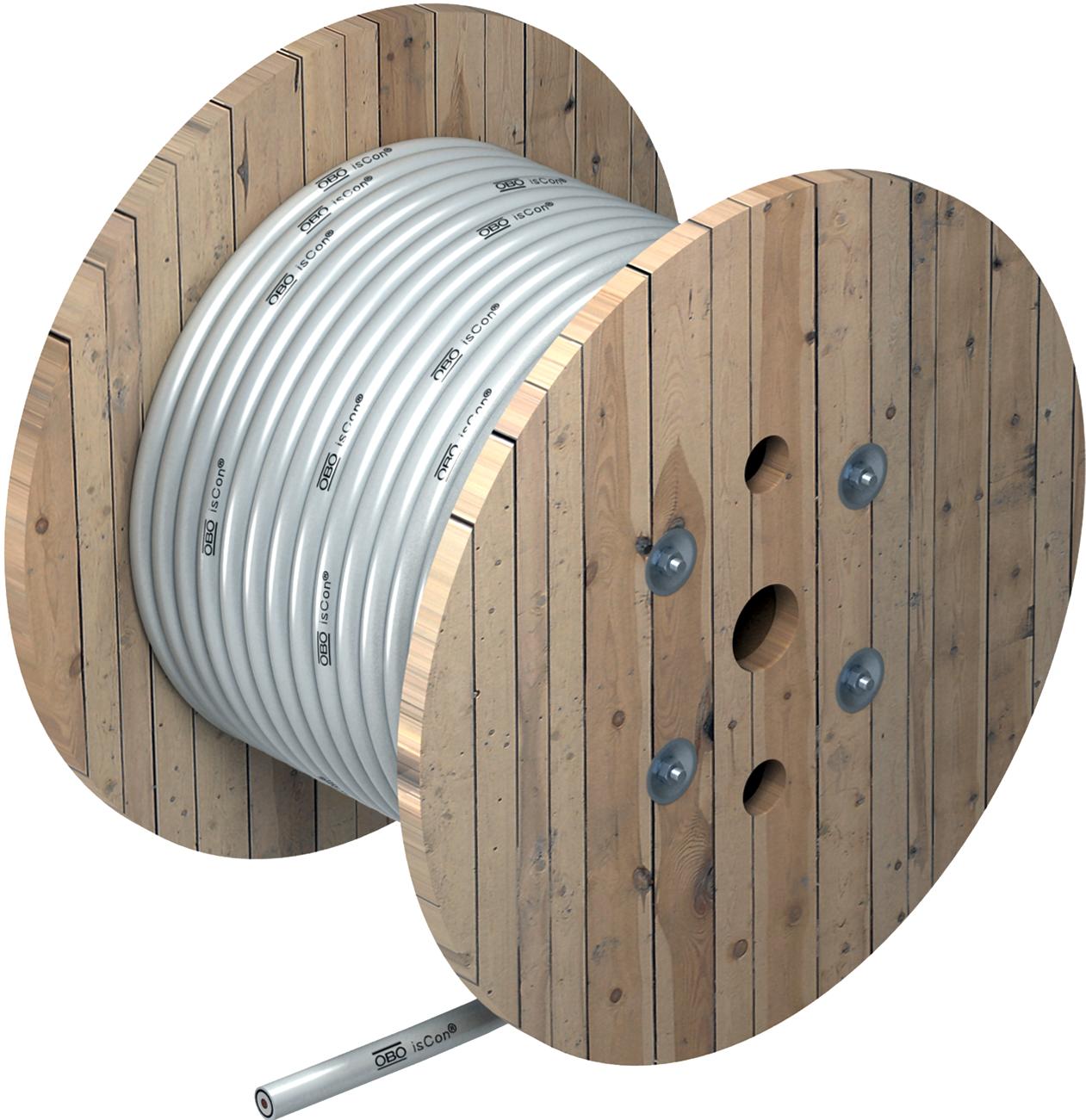

Svod isCon® Professional Plus ve světle šedém provedení 26 | 0,75 | 25 | 35

Svod isCon® Professional Plus ve světle šedém provedení

Výr. č. 5407995 | EAN 4012195888123

Výr. č. / Typ

Priemer	26 mm

ekvivalentný oddeľovací odstup s(e)/m	0,75

Normálny krúžok (cca m)

Prierez	35 mm²

Popis produktu

Popis produktu

Údaje o instalaci vedení OBO isCon® naleznete v návodu k montáži.

• Izolovaný svod odolný vůči vysokému napětí
• Ochrana před dotykovým napětím při vlhku (IEC / EN 60060-1 (VDE 0432-1)
• Bez plazivých výbojů
• Dodatečná mechanická ochrana (dvojitý ochranný plášť)
• K dodržení oddělovací vzdálenosti podle IEC 62305 (VDE 0185-305-3)
• Testováno na základě IEC / EN 62561-1 (VDE 0185-561-1) s H1 / 150 kA
• Ekvivalentní oddělovací vzdálenost se ≤ 0,75 m (vzduch) a se ≤ 1,5 m (pevný stavební materiál)
• Testováno podle IEC TS 62561-8 (VDE V 0185-561-8)
• Bez halogenů
• Požární zatížení 5,1 kWh / m
• V souladu s aktuálními pokyny k montáži lze použít i v prostředí s nebezpečím výbuchu EX zóny 1/2 a 21/22

Technické údaje

Technické údaje

ekvivalentný oddeľovací odstup s(e)/m	0,75
Farba	svetlosivá
Izolované vyhotovenie odolné voči vysokým napätiam	áno
Length tolerance ±	5 %
Materiál plášťa	EVA
Normálny krúžok (cca m)	25

Počet jednotlivých drôtov	7

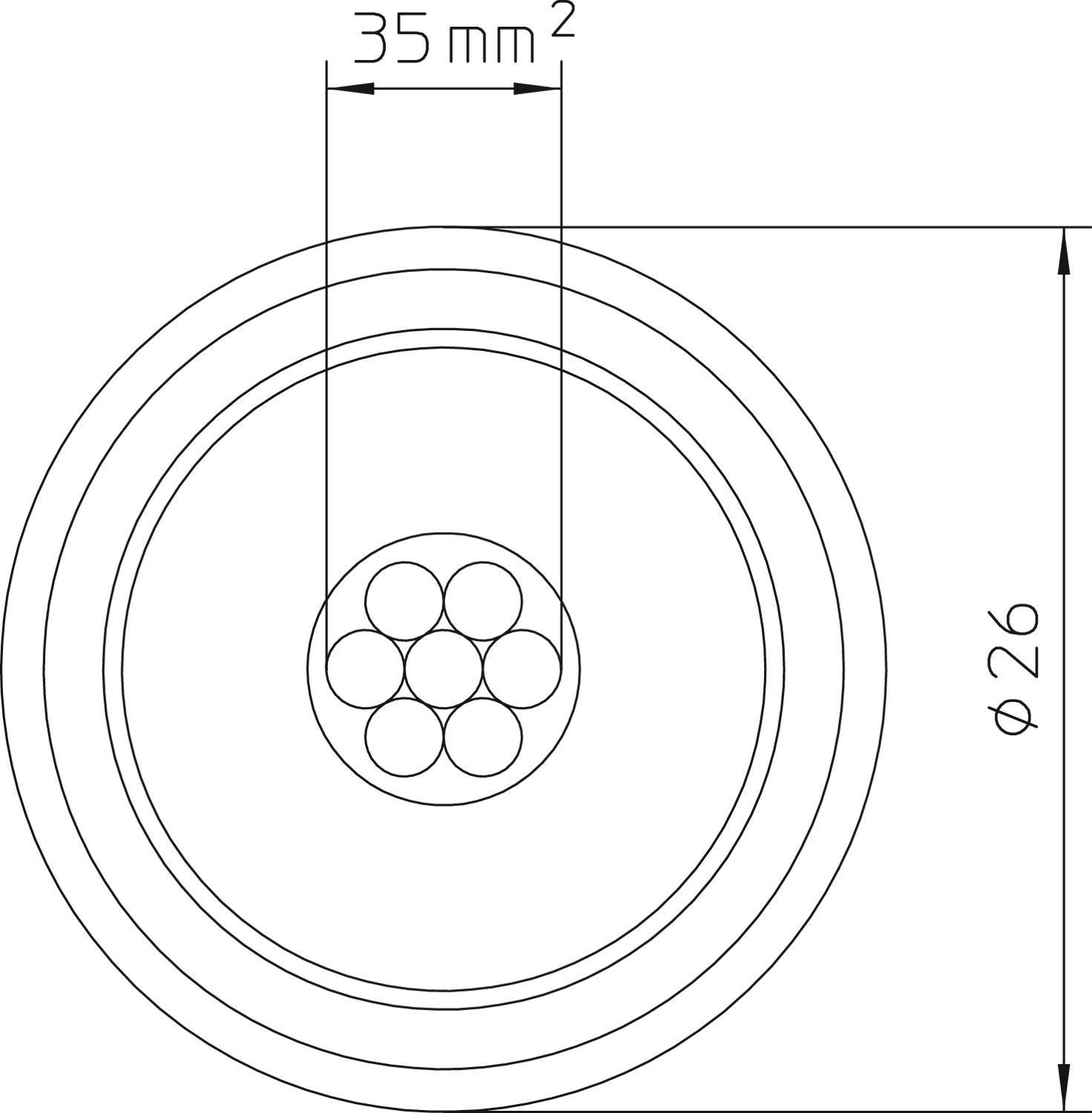

Priemer	26 mm
Prierez	35 mm²
Rozmer	Ø26mm
Vlastnosť materiálu	Ostatné

Všetky typy

Všetky typy

Typ	Priemer	ekvivalentný oddeľovací odstup s(e)/m	Normálny krúžok (cca m)	Prierez	Výr. č.	Množstvo	najm. PJ
isCon Pro+ 75 GR	26 mm	0,75	25	35 mm²	5407995	m	25 m
isCon Pro+ 75 GR	26 mm	0,75	100	35 mm²	5407997	m	100 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Připojovací prvky IsCon®	isCon connect	5408022	Kus	2 Kus
Připojovací prvek k instalaci do izolovaného jímacího stožáru isFang IN	isCon IN connect	5408024	Kus	1 Kus
Přípojka potenciálu pro isCon® Professional+ a isCon® Premium v izolovaném jímacím stožáru isFang IN	isCon IN PAE	5408031	Kus	1 Kus
Přípojka potenciálu	isCon PAE	5408036	Kus	2 Kus

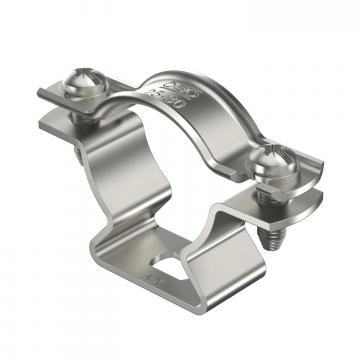

Držák vedení VA pro isCon® Professional+ / Premium	isCon H 26 VA	5408064	Kus	20 Kus
Sada připojovacích prvků IsCon® ASE, možnost zkoušení	isCon ASE 23	5408080	Kus	1 Kus
Sada připojovacích prvků IsCon® ASE, možnost zkoušení pro isFang IN	isCon ASE 23 IN	5408082	Kus	1 Kus
