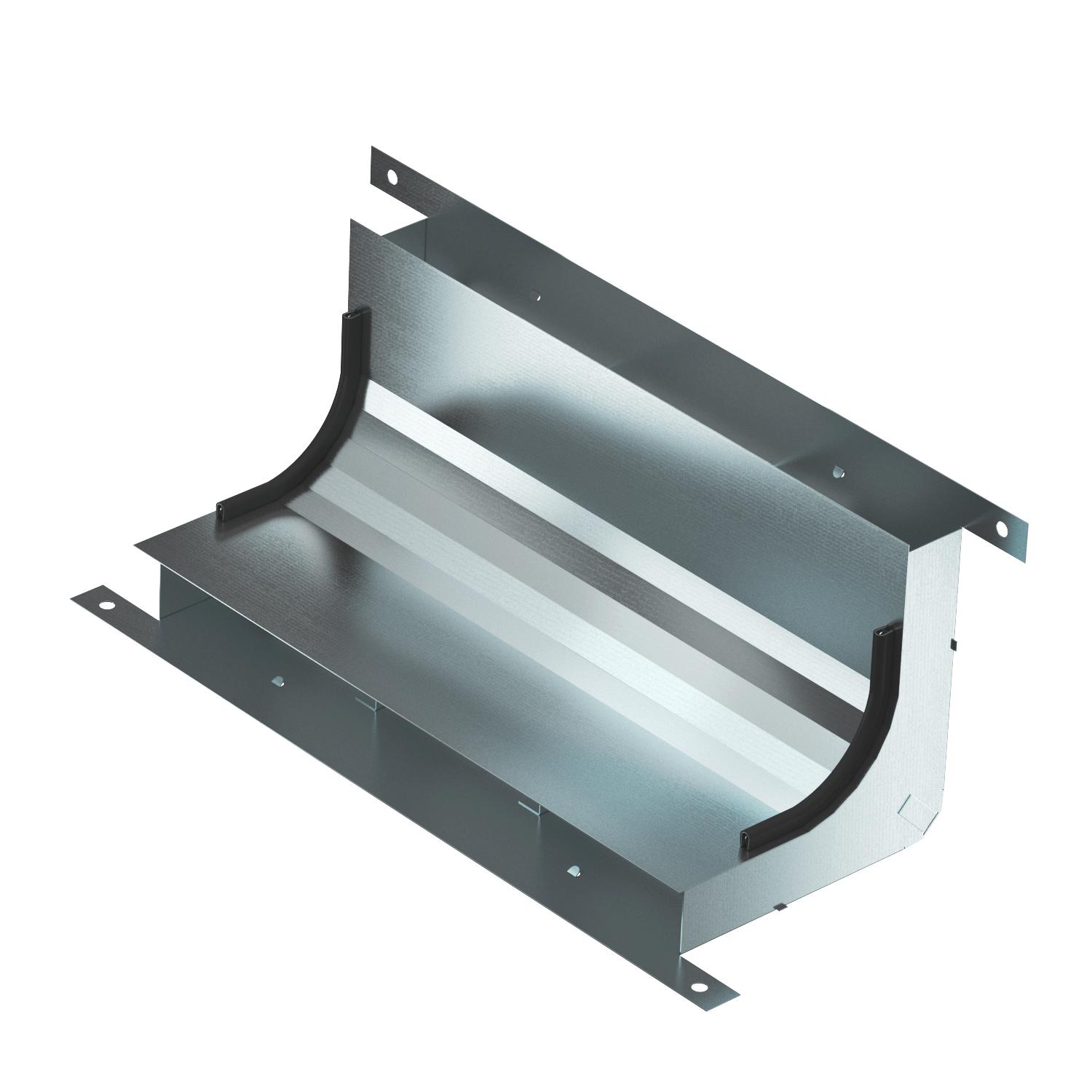

Svislý ohyb, 3-komorový, výška kanálu 38 mm
Výr. č. 7400662 | EAN 4012197349745
- Popis produktu
-
Popis produktuSvislý ohyb (2-dílný), ke svislé změně směru podlahových instalačních kanálů zalitých mazaninou (nástěnné připojovací díly, napájení).
-
- Technické údaje
-

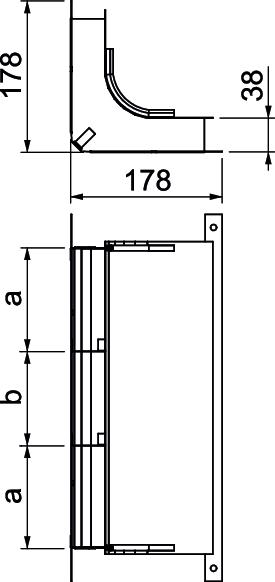

Rozmery
Dĺžka 178 mm Materiál Oceľ Počet pevných deliacich stien 2 Počet trás 3 St. Povrch pásovo zinkované Prierez tiahlo a 4060 mm² Prierez tiahlo b 3934 mm² Rozmer 430x177,7x177,7 Rozmer a 120 mm Rozmer b 110 mm Rozmer h 38 mm Šírka 350 mm Šírka kanálu min. 350 mm Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Výška 38 mm Výška kanála min. 38 mm - Všetky typy
- Na stiahnutie
-
List technických údajov KV3 35038-2 / 7400662 , 0.17MB , pdfEÚ Vyhlásenie o zhode KV3 35038-2 / 7400662 , 0.17MB , pdfVyhlásenie o parametroch KV3 35038-2 / 7400662 , 0.34MB , pdfREACH Vyhlásenie o zhode KV3 35038-2 / 7400662 , 0.12MB , pdfRoHS Vyhlásenie o zhode KV3 35038-2 / 7400662 , 0.13MB , pdfNávod na montáž In-concrete system IBK , 3.27MB , pdfNávod na montáž Kanálový systém do mazaniny EÜK , 19.88MB , pdf
