Poznámka: Tento článok už nie je podporovaný.

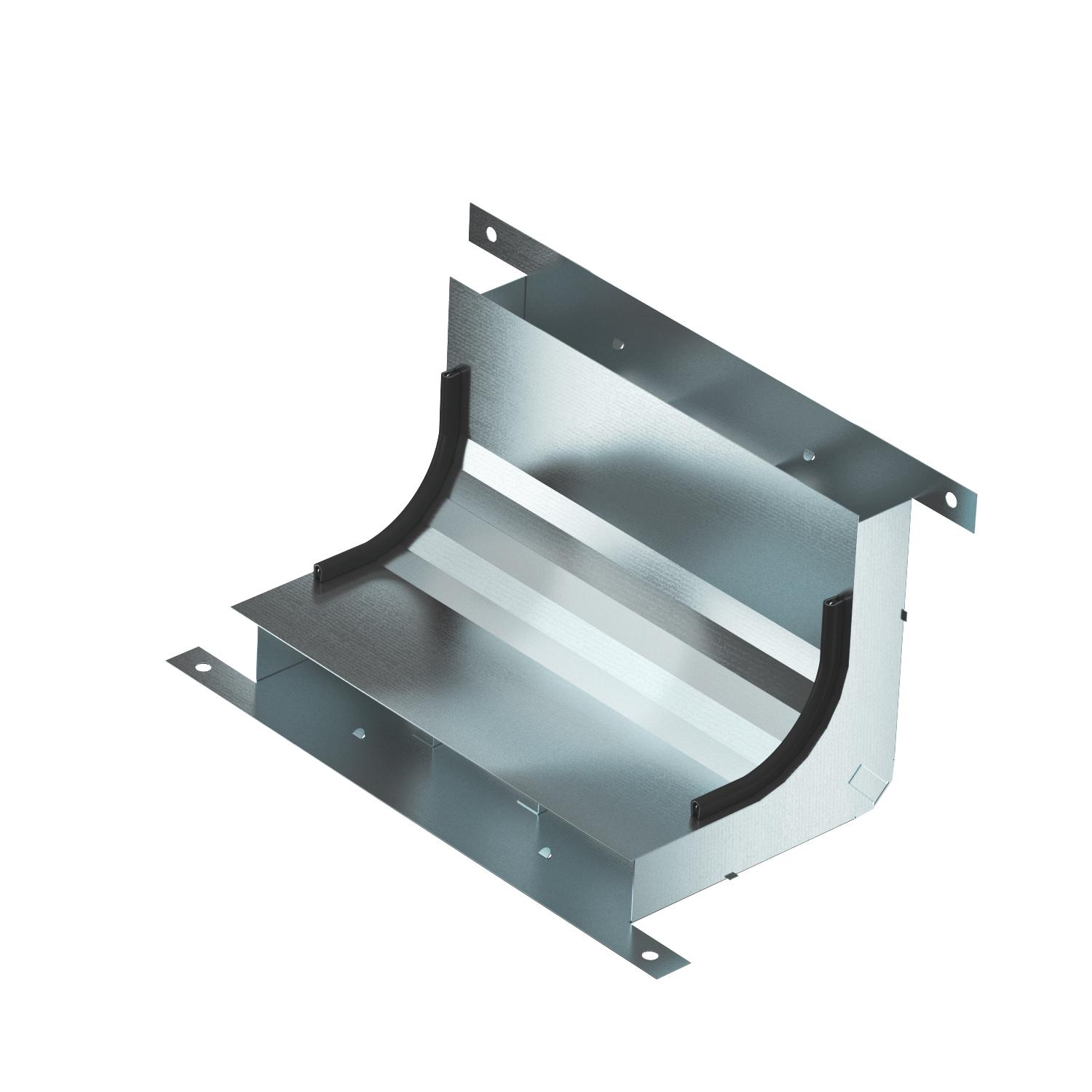

Svislý ohyb, 3-komorový, výška kanálu 38 mm
Výr. č. 7400650 | EAN 4012197349653
- Popis produktu
-
Popis produktuSvislý ohyb (2-dílný), ke svislé změně směru podlahových instalačních kanálů zalitých mazaninou (nástěnné připojovací díly, napájení).
-
- Technické údaje
-

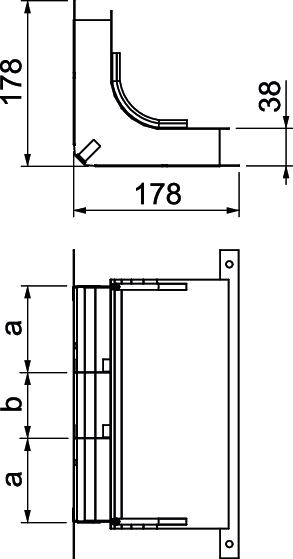

Rozmery
Dĺžka 178 mm Materiál Oceľ Počet pevných deliacich stien 2 Počet trás 3 St. Povrch pásovo zinkované Prierez tiahlo a 2982 mm² Prierez tiahlo b 2496 mm² Rozmer 330x177,7x177,7 Rozmer a 90 mm Rozmer b 70 mm Rozmer h 38 mm Šírka 250 mm Šírka kanálu min. 250 mm Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Výška 38 mm Výška kanála min. 38 mm - Všetky typy
- Na stiahnutie
-
List technických údajov KV3 25038-2 / 7400650 , 0.21MB , pdfEÚ Vyhlásenie o zhode KV3 25038-2 / 7400650 , 0.17MB , pdfVyhlásenie o parametroch KV3 25038-2 / 7400650 , 0.34MB , pdfREACH Vyhlásenie o zhode KV3 25038-2 / 7400650 , 0.12MB , pdfRoHS Vyhlásenie o zhode KV3 25038-2 / 7400650 , 0.13MB , pdfNávod na montáž In-concrete system IBK , 3.27MB , pdfNávod na montáž Kanálový systém do mazaniny EÜK , 19.88MB , pdf
