Strmeňová príchytka pätka H jednoduchá, plastová prítlačná opierka, FT 90 | 100 | 5

Strmeňová príchytka pätka H jednoduchá, plastová prítlačná opierka, FT

Výr. č. 1186297 | EAN 4012196847389

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

Strmeňová príchytka s pätkou s kladivovou hlavou, plastová prítlačná opierka z polypropylénu. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na profilovú lištu C. Pre šírku štrbiny 16 - 17 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO₂ stopa (GWP) od kolísky po bránu	0,5107 kg CO₂e / 1 Kus
Dĺžka	27 mm
Dĺžka vonkajší rozmer	40 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	3 mm
Kvalita materiálu opierky	Polypropylén
Materiál	Oceľ
Materiál opierky	Plast
Max. uťahovací moment	5 Nm
Počet káblov/rúr	1
Povrch	žiarovo zinkované ponorením
pre lištu so šírkou prieseku (s intervalom) max.	17 mm
pre lištu so šírkou prieseku (s intervalom) min.	16 mm
pre priemer rúrky max.	100 mm
pre priemer rúrky min.	90 mm

Rozmer	90-100mm

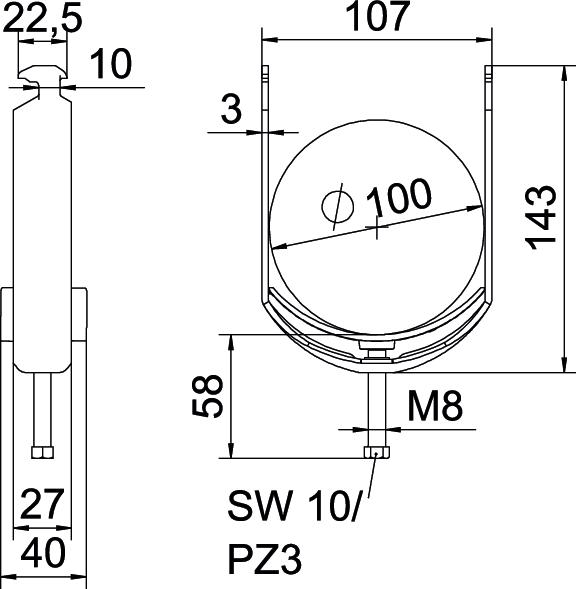

Rozmer A	27 mm
Rozmer B	107 mm
Rozmer C	40 mm
Rozmer G (mm)	M8
Rozmer H	143 mm
Rozmer L	58 mm
Rozmer t	3 mm
Rozsah upínania D max.	100 mm
Rozsah upínania D min.	90 mm
S plastovou vaňou	áno
S pozdĺžnou opierkou	nie
Šírka	107 mm
Šírka výrezu	10 mm
Spôsob montáže	Profilová lišta
Výška	143 mm
Závit	M8

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Kus	100 Kus
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Kus	100 Kus
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Kus	100 Kus
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Kus	100 Kus
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Kus	100 Kus
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Kus	100 Kus
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Kus	100 Kus
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Kus	100 Kus
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Kus	100 Kus
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Kus	100 Kus
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Kus	50 Kus
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Kus	25 Kus
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Kus	25 Kus
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Kus	25 Kus
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Kus	25 Kus
