Strmeňová príchytka pätka H jednoduchá, kovová prítlačná opierka, FT 8 | 12 | 3

Strmeňová príchytka pätka H jednoduchá, kovová prítlačná opierka, FT

Výr. č. 1186002 | EAN 4012196846900

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

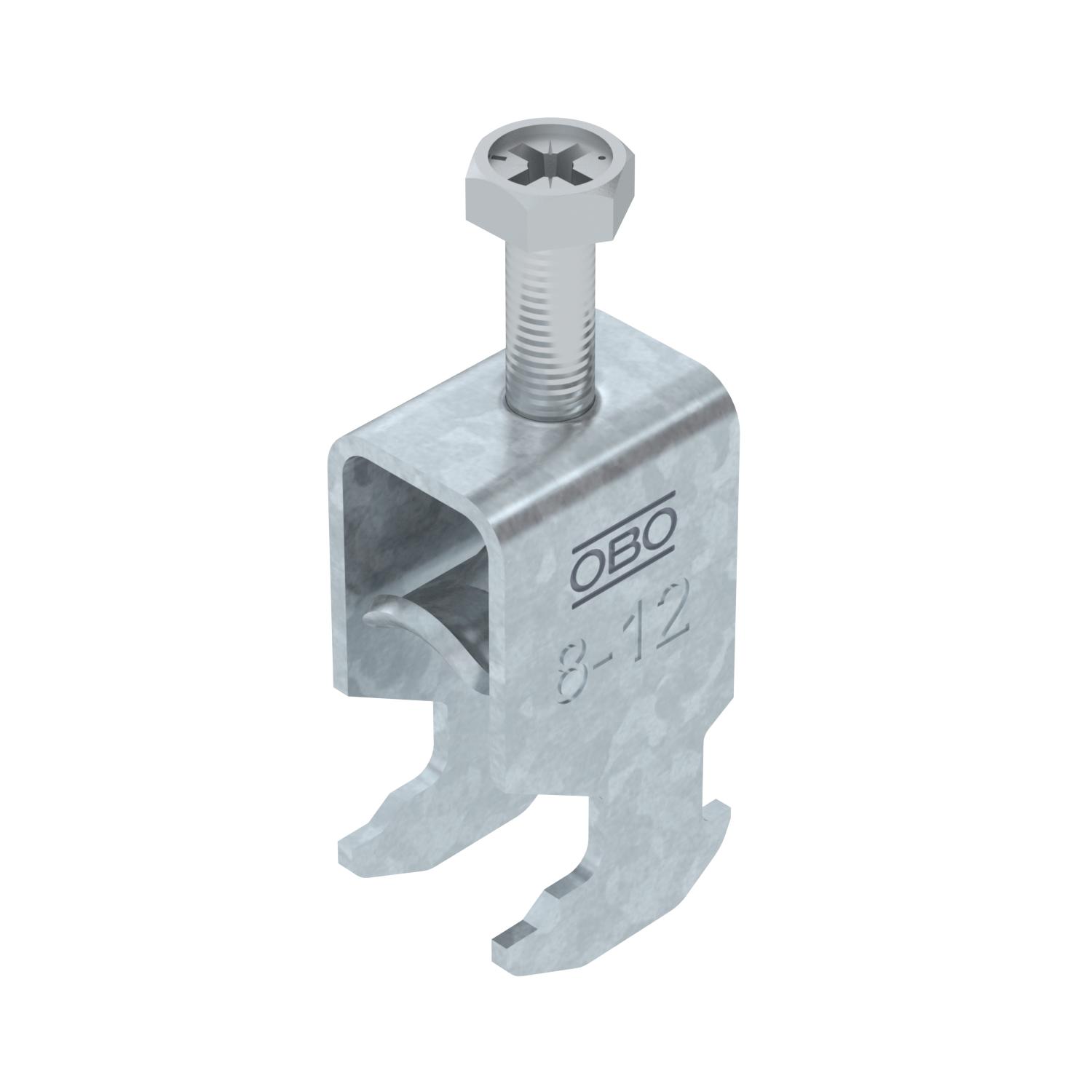

Strmeňová príchytka s pätkou s kladivovou hlavou, kovová prítlačná opierka so zaoblenými hranami na ochranu káblov. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na profilovú lištu C. Pre šírku štrbiny 16 - 17 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Protiľahlá opierka sa musí objednať samostatne.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO₂ stopa (GWP) od kolísky po bránu	0,0684 kg CO₂e / 1 Kus
Dĺžka	22,5 mm
Dĺžka vonkajší rozmer	28 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Materiál opierky	Oceľ
Max. uťahovací moment	3 Nm
Počet káblov/rúr	1
Povrch	žiarovo zinkované ponorením
pre lištu so šírkou prieseku (s intervalom) max.	17 mm
pre lištu so šírkou prieseku (s intervalom) min.	16 mm
pre priemer rúrky max.	12 mm
pre priemer rúrky min.	8 mm

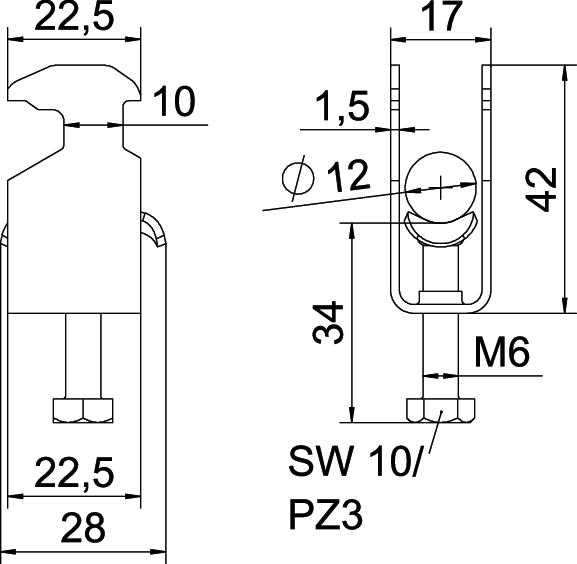

Rozmer	08-12mm
Rozmer A	22,5 mm

Rozmer B	17 mm
Rozmer C	28 mm
Rozmer G (mm)	M6
Rozmer H	42 mm
Rozmer L	34 mm
Rozmer t	1,5 mm
Rozsah upínania D max.	12 mm
Rozsah upínania D min.	8 mm
S kovovou vaničkou	áno
S plastovou vaňou	nie
S pozdĺžnou opierkou	nie
Šírka	17 mm
Šírka výrezu	10 mm
Spôsob montáže	Profilová lišta
Výška	42 mm
Zachovanie funkčnosti	áno
Závit	M6

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Kus	100 Kus
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Kus	100 Kus
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Kus	100 Kus
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Kus	100 Kus
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Kus	100 Kus
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Kus	100 Kus
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Kus	100 Kus
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Kus	100 Kus
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Kus	100 Kus
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Kus	100 Kus
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Kus	50 Kus
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Kus	25 Kus
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Kus	25 Kus
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Kus	25 Kus
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Kus	25 Kus
