Středový závěs pro mřížové žlaby FS 35 | 170 | 11 | 170 | pozinkováno

morepic-1

morepic-2

Středový závěs pro mřížové žlaby FS

Výr. č. 6015400 | EAN 4012196940875

Výr. č. / Typ

Dĺžka	35 mm

Šírka

Priemer otvoru	11 mm

Rozmer B

Farba	pozinkováno

Popis produktu

Popis produktu

Středový závěs pro mřížové žlaby.

Technické údaje

Rozmery

Dĺžka	35 mm
Farba	pozinkováno
Materiál	Oceľ
Povrch	pásovo zinkované
pre šírku max.	170 mm
pre šírku min.	170
prestaviteľný	nie
Priemer otvoru	11 mm

Rozmer	B170mm
Rozmer B	170 mm
Šírka	170 mm
Vhodné pre závitovú tyč, metrickú	10
Vyhotovenie	zavesený
Výška	18 mm
Zachovanie funkčnosti	nie

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Priemer otvoru	Rozmer B	Farba	Výr. č.	Množstvo	najm. PJ
GMS 170 FS	35 mm	170 mm	11 mm	170 mm	pozinkováno	6015400	Kus	25 Kus
GMS 270 FS	35 mm	270 mm	11 mm	270 mm	pozinkováno	6015402	Kus	25 Kus
GMS 370 FS	35 mm	370 mm	11 mm	370 mm	pozinkováno	6015404	Kus	25 Kus
GMS 470 FS	35 mm	470 mm	11 mm	470 mm	pozinkováno	6015406	Kus	10 Kus
GMS 570 FS	35 mm	570 mm	11 mm	570 mm	pozinkováno	6015408	Kus	10 Kus

Na stiahnutie

List technických údajov GMS 170 FS / 6015400 , 0.22MB , pdf

Príručka Požiarna ochrana v elektrotechnike – príručka pre nehorľavé inštalácie v budovách , 2.10MB , pdf

Príručka KTS cable tray systems , 1.61MB , pdf

Brožúra False ceiling installations , 2.70MB , pdf

Katalóg Cable support systems , 45.23MB , pdf

EÚ Vyhlásenie o zhode GMS 170 FS / 6015400 , 0.12MB , pdf

REACH Vyhlásenie o zhode GMS 170 FS / 6015400 , 0.12MB , pdf

Na stiahnutie

RoHS Vyhlásenie o zhode GMS 170 FS / 6015400 , 0.13MB , pdf

Na stiahnutie

Osvedčenie o skúške Zachování funkčnosti, všeobecný stavebně-technický certifikát pro mřížové žlaby GRM 55... se středovým závěsem , 0.94MB , pdf

Stanovisko znalca Maintaining electrical functionality Fire protection fastening on load bearing wooden components , 6.58MB , pdf

Návod na montáž Návod na montáž systémov mrežových žľabov , 9.52MB , pdf

Návod na montáž General information on the mounting , 2.65MB , pdf

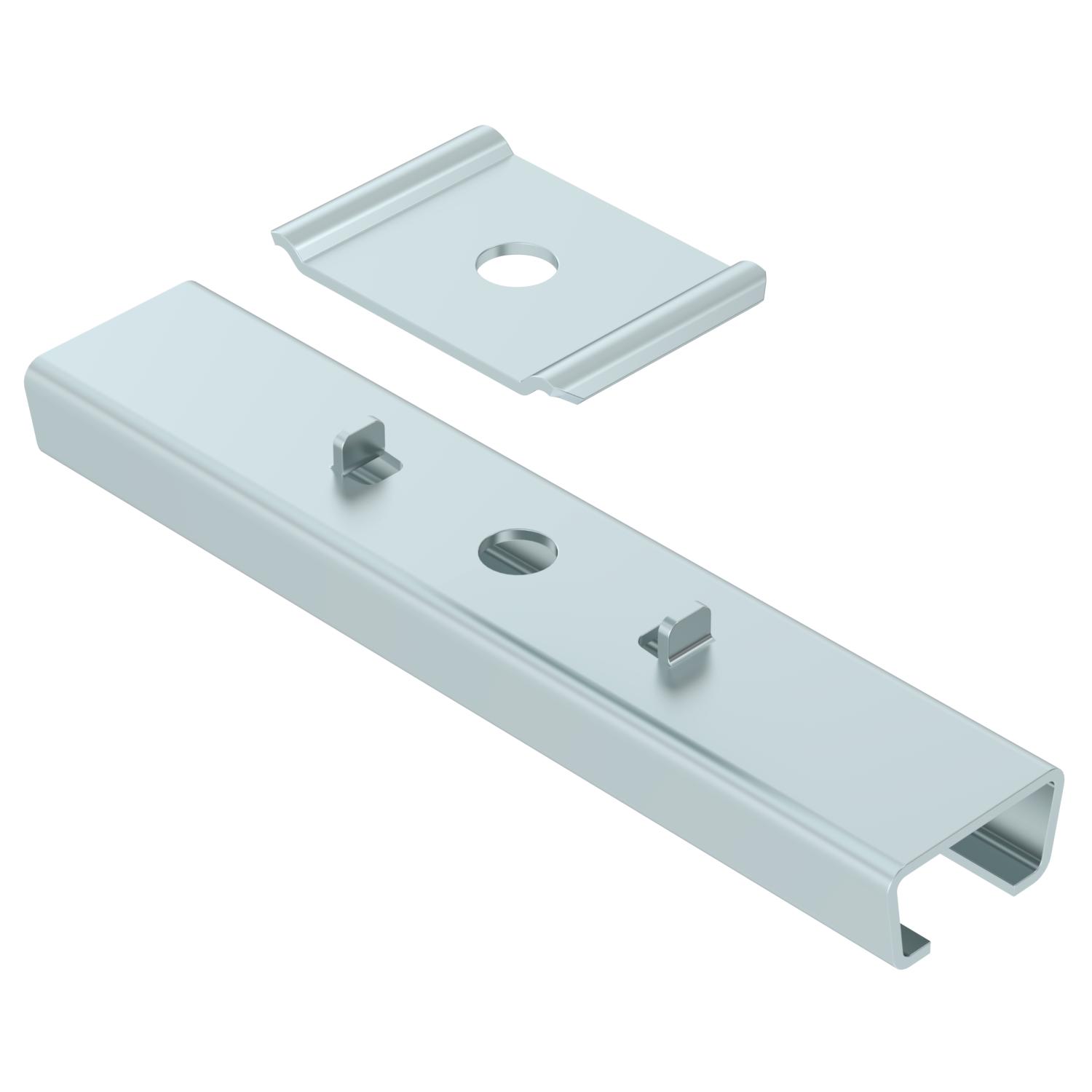

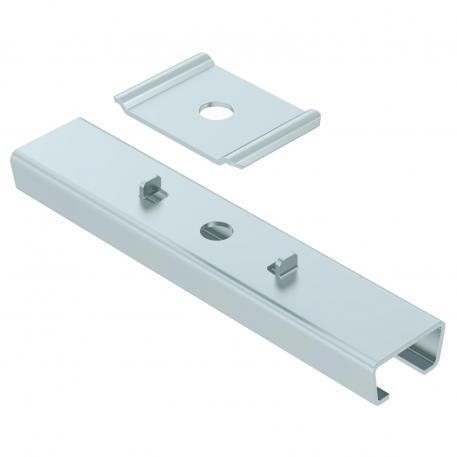

Grafika produktu GMS 170 FS / 6015400, 44.42 kB, jpg

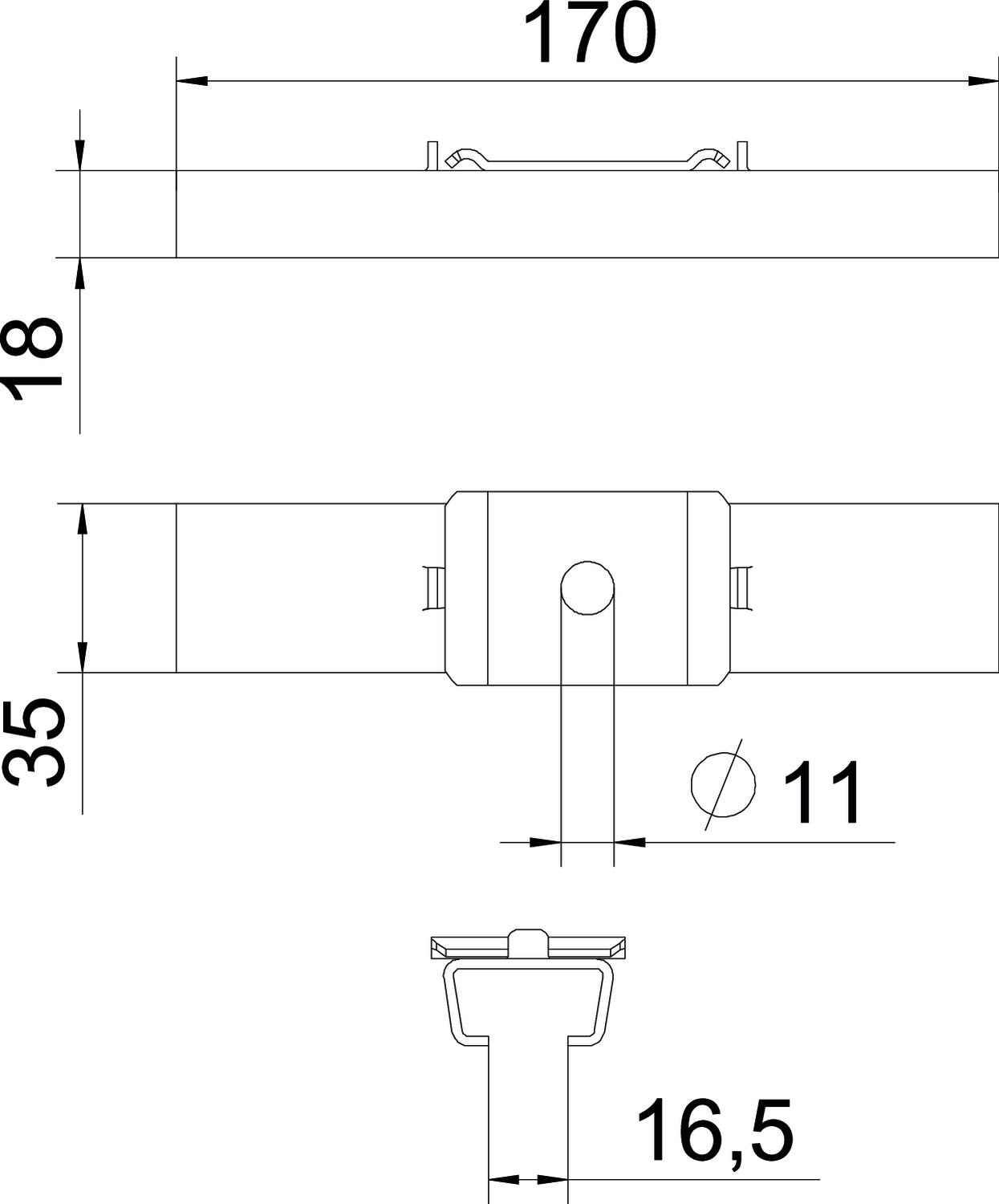

Dimenzovaný výkres GMS 170 FS / 6015400, 54.59 kB, jpg

GMS 170 FS / 6015400

6015400_KSTP1.stp, 164.83 kB
