Střední a jemná ochrana FRD 2 pro dvoužilové systémy 24 V 2 | 19 | 28 | Svorka

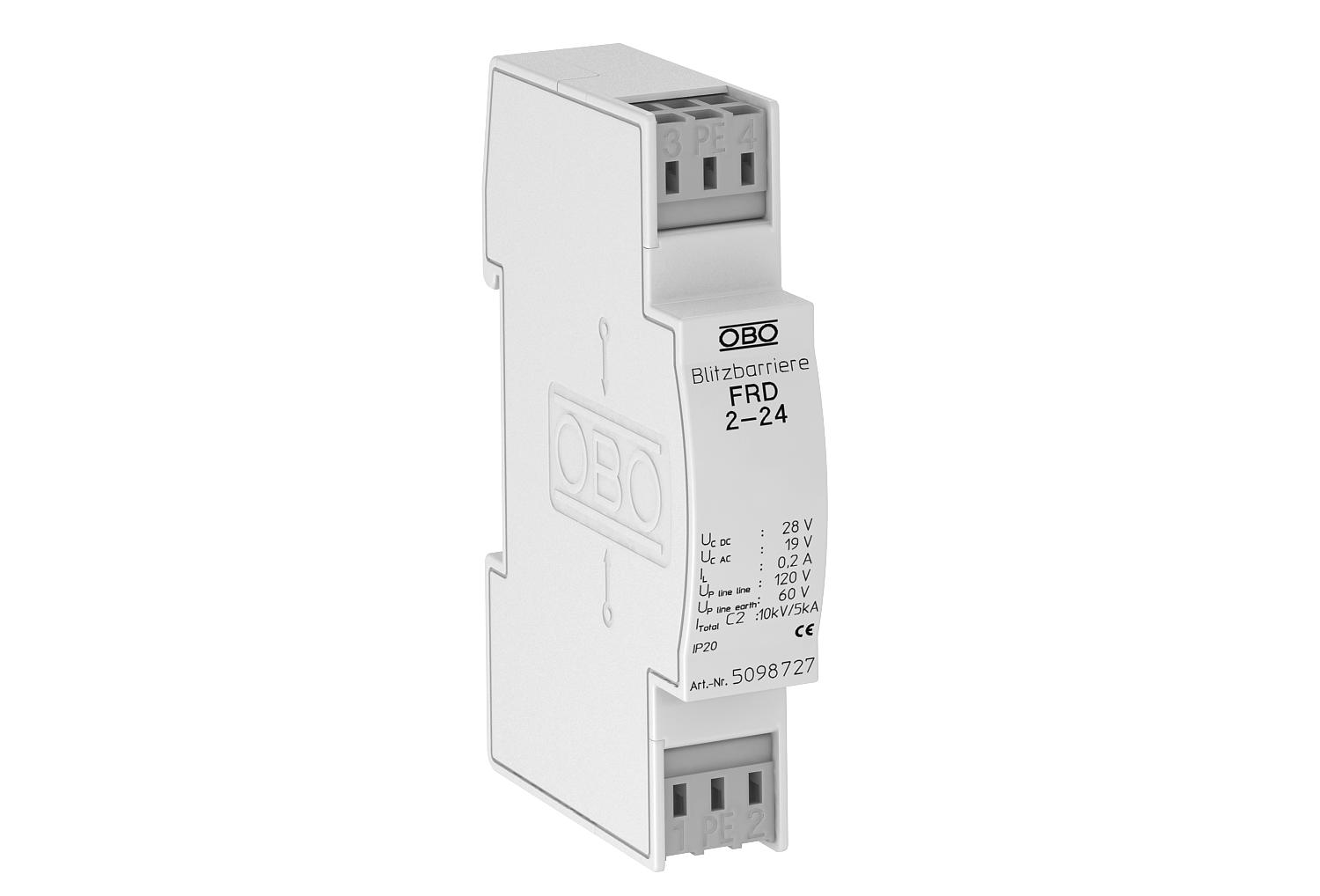

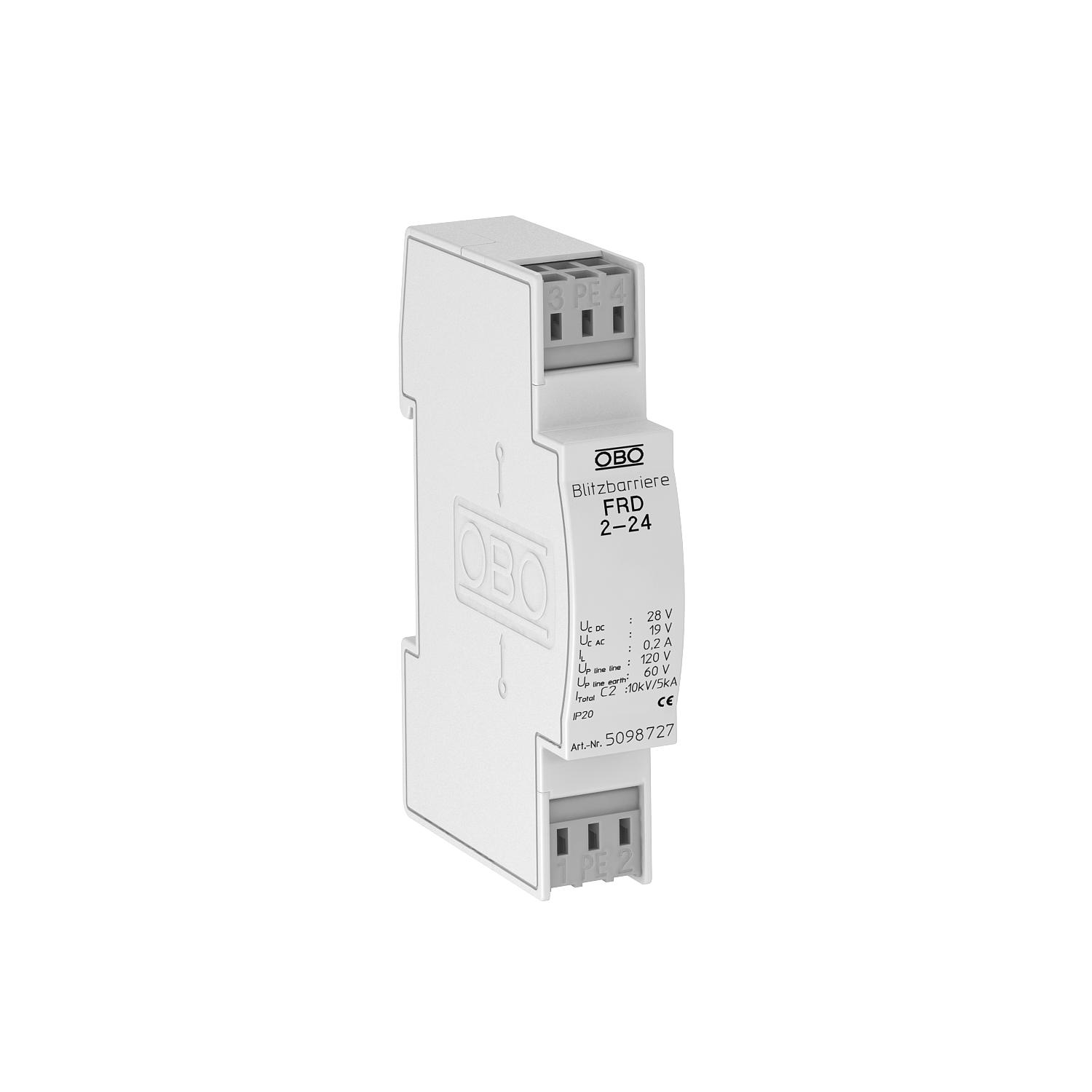

Střední a jemná ochrana FRD 2 pro dvoužilové systémy 24 V

Výr. č. 5098727 | EAN 4012195578420

Výr. č. / Typ	5098727 / FRD 2-24

Počet pólov	2

Najvyššie trvalé napätie AC	19 V

Najvyššie trvalé napätie DC	28 V

Zásuvný systém	Svorka

Popis produktu

Popis produktu

Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice

• Střední a jemná ochrana

• Standardní provedení pro dvoužilové systémy

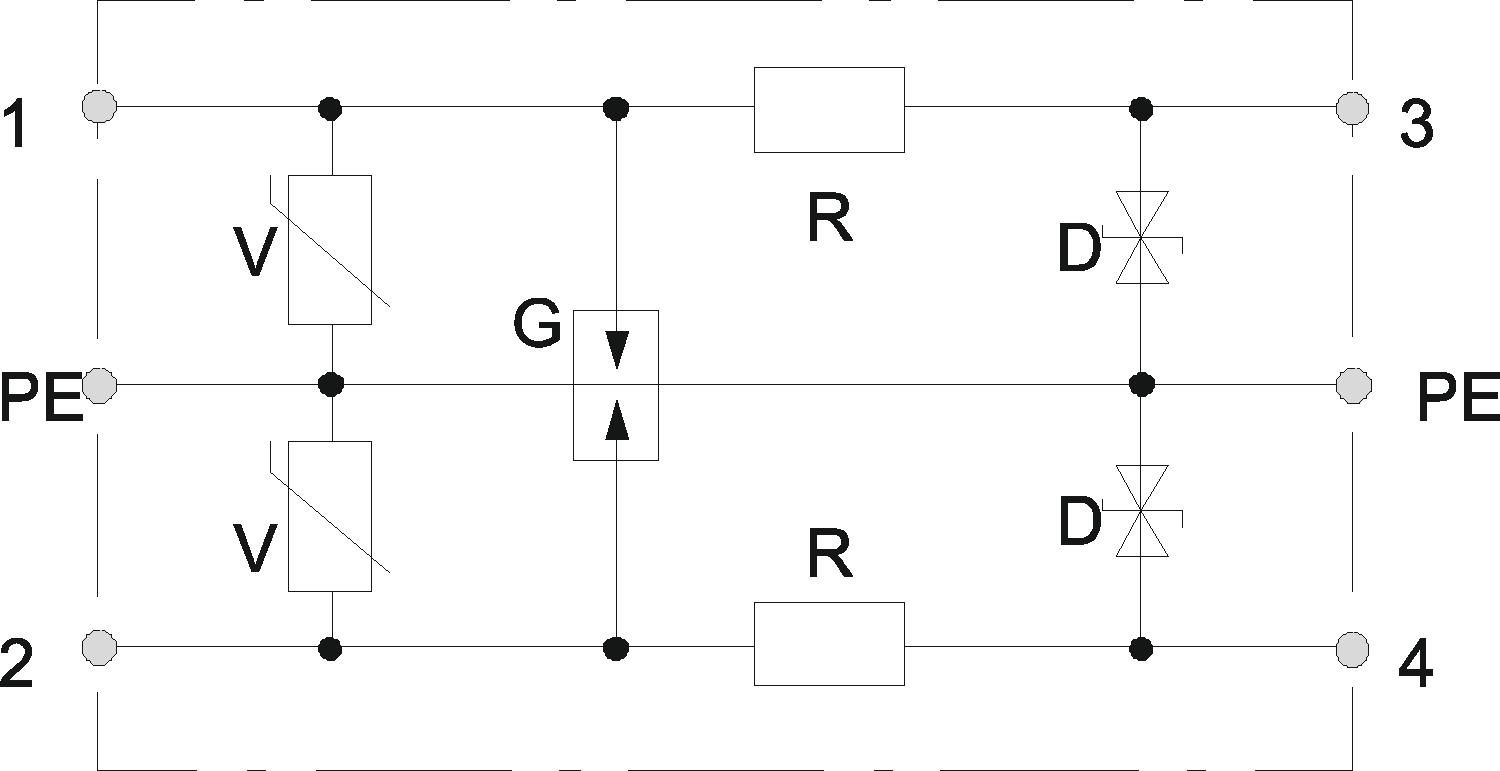

• Dvojstupňový ochranný obvod

• S bezšroubovými připojovacími svorkami pro snadnou montáž

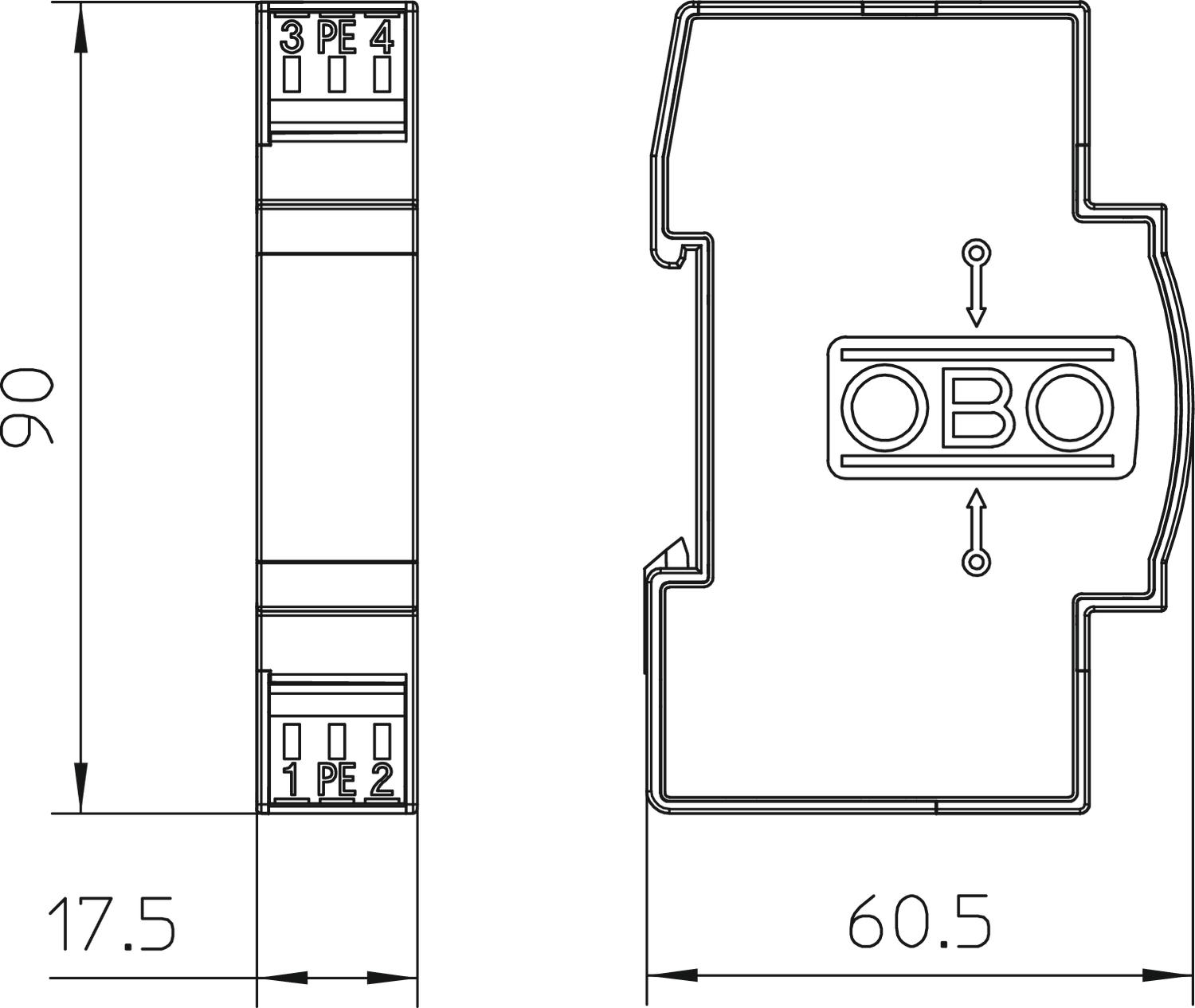

• Prostorově úsporný rozměr s modulem 17,5 mm

• S ohmickým oddělením v podélné větvi

Použití: Univerzální použití na profilových lištách 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový zvodový prúd (8/20)	5 kA
Izolačný odpor	>10 MΩ
Kapacita (žila-zem)	<10 nF
Kapacita (žila-žila)	<10 nF
Kategorie	Typ 2+3/C2+C1
Kontakt diaľkovej signalizácie	nie
LPZ	1→3
Menovité napätie	24 V
Menovitý nárazový prúd zvodu (8/20 µs)	2,5 kA
Menovitý zaťažovací prúd AC	0,14 A
Menovitý zaťažovací prúd DC	0,2 A
Monitorovanie zvodiča	nie
Najvyššie trvalé napätie AC	19 V
Najvyššie trvalé napätie DC	28 V
Ochranná úroveň žila – zem	<60 V
Ochranná úroveň žila – žila	<120 V
Odolnosť proti rázovému prúdu žila – zem	C2: 5 kV / 2,5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C2: 5 kV / 2,5 kA (8/20µs)
Počet pólov	2

Pripájací prierez flexibilný max.	2,5 mm²
Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	2,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	nie
Rozmer	24V AC
Rozstup TE (17,5 mm)	1
Sériový odpor jednotlivých žíl	15 Ω ± 10 %
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda II+III/C2+C1
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uzemnenie prostredníctvom:	Svorka
Vložené tienenie (Insertion loss)	3 dB @ 1 MHz dB
Zásuvný systém	Svorka
