Střední a jemná ochrana FLD pro dvoužilové systémy 5 V 2 | 5 | 8 | Svorka

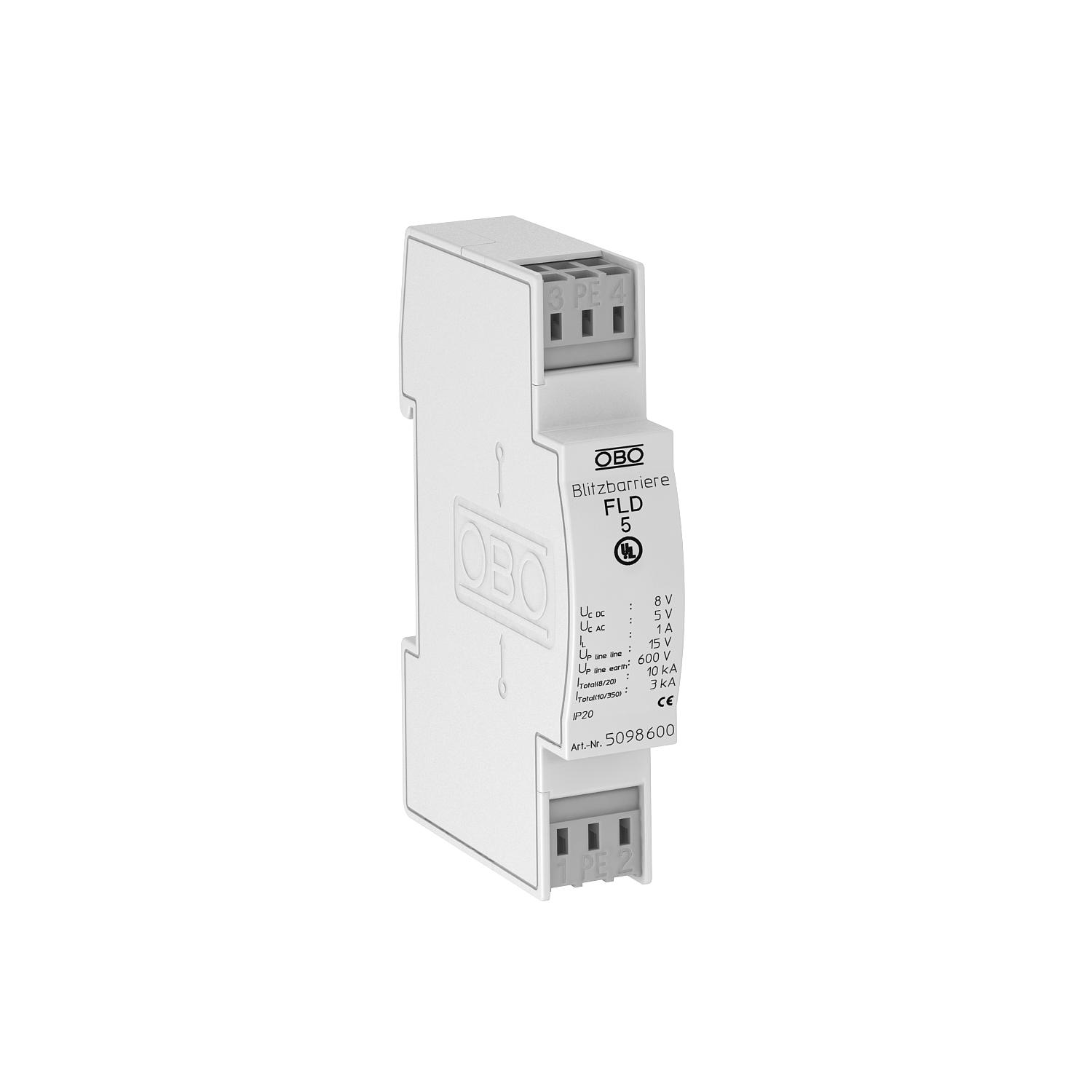

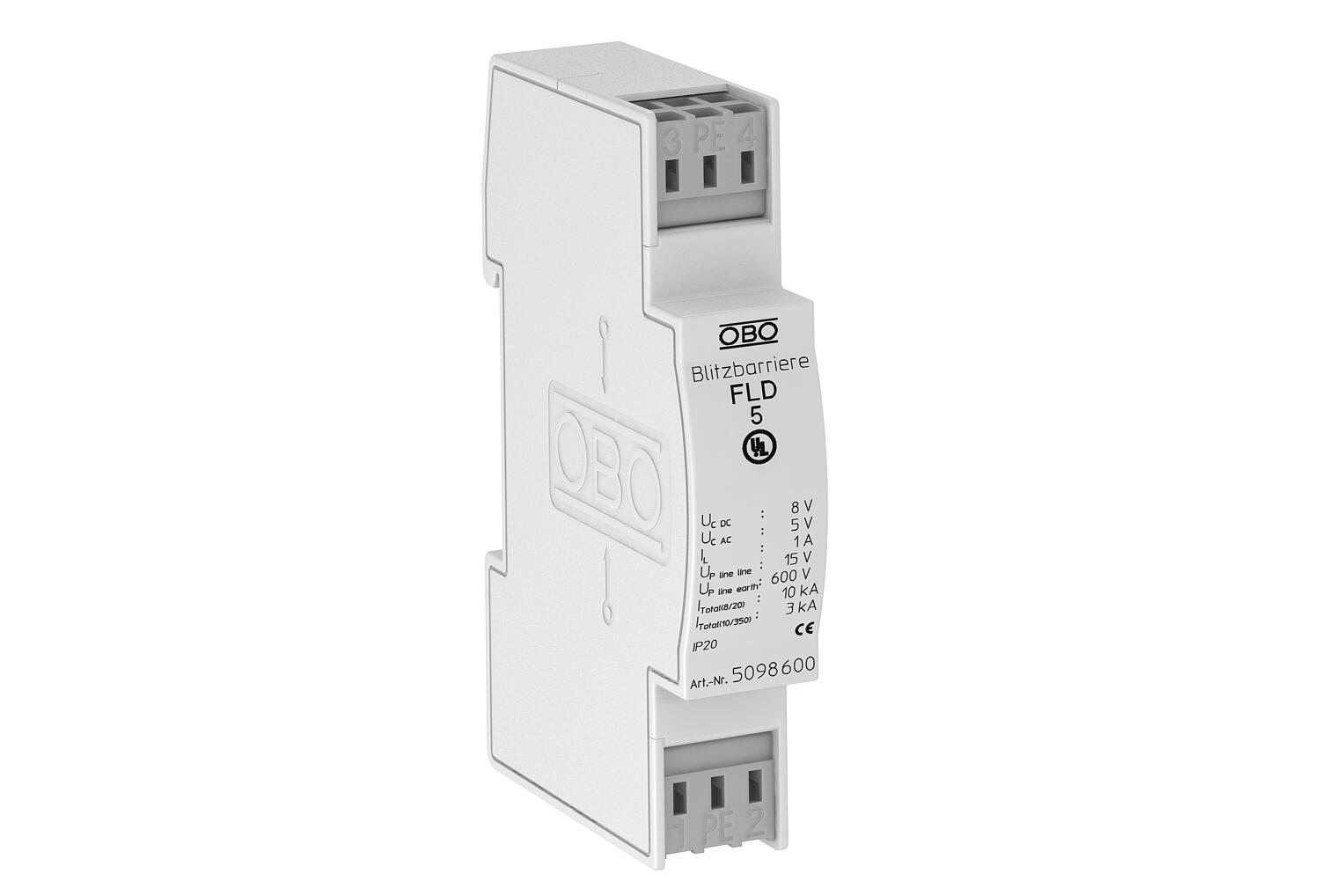

Střední a jemná ochrana FLD pro dvoužilové systémy 5 V

Výr. č. 5098600 | EAN 4012195578369

Výr. č. / Typ

Počet pólov	2

Najvyššie trvalé napätie AC

Najvyššie trvalé napätie DC

Zásuvný systém	Svorka

Popis produktu

Popis produktu

Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice

• Střední a jemná ochrana

• Standardní provedení pro dvoužilové systémy

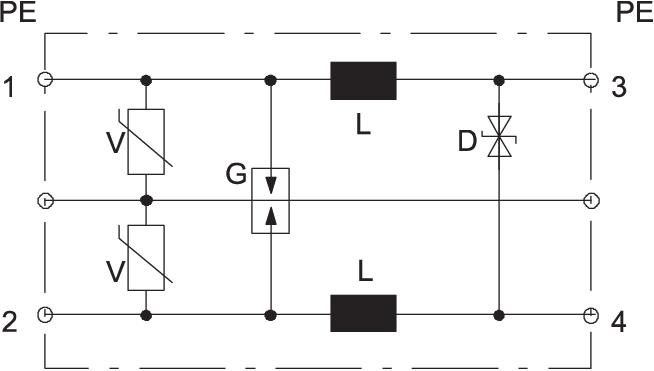

• Dvojstupňový ochranný obvod

• S bezšroubovými připojovacími svorkami pro snadnou montáž

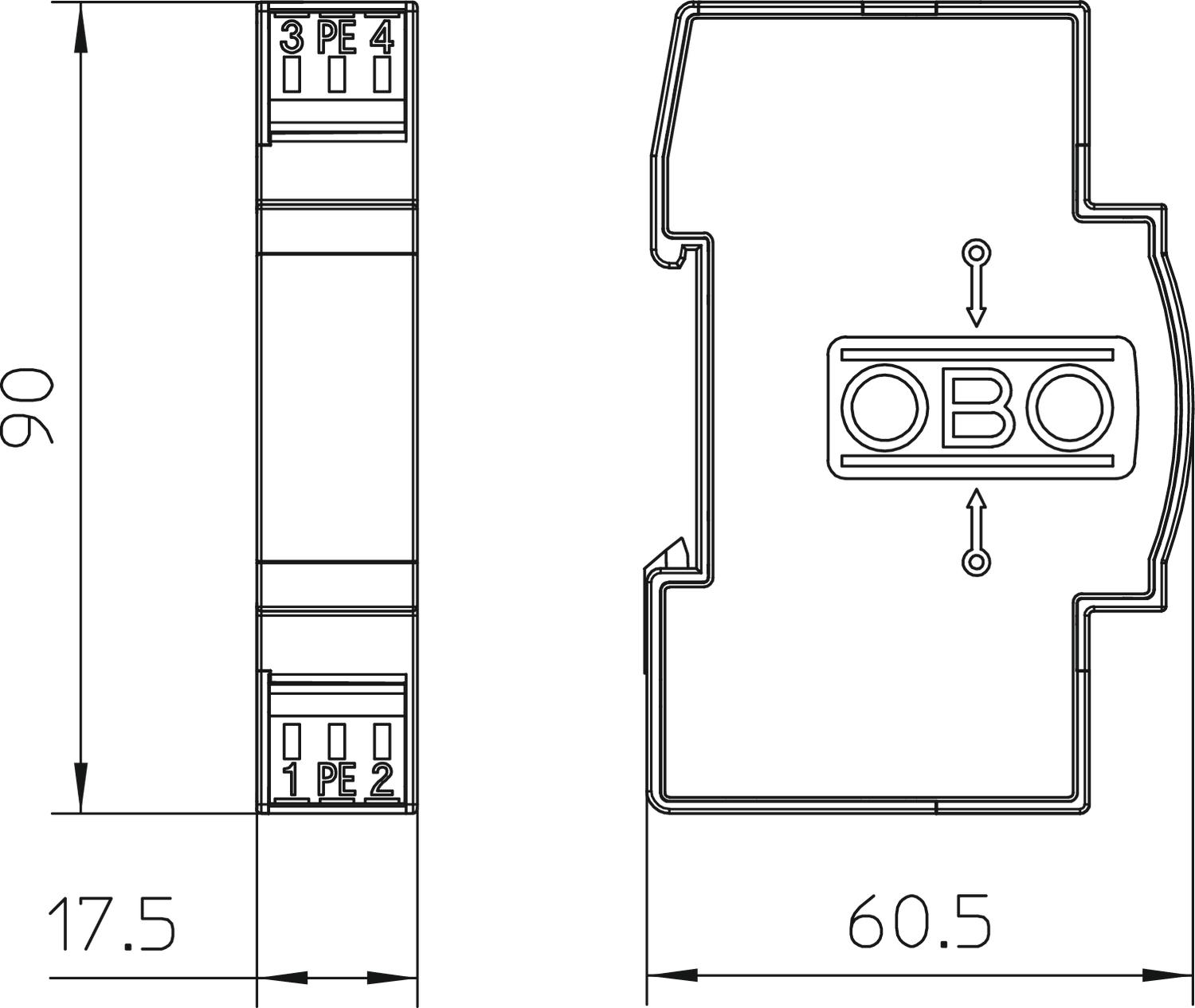

• Prostorově úsporný rozměr s modulem 17,5 mm

• S induktivním oddělením v podélné větvi

Použití: Univerzální použití na profilových lištách 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	D1: 3 kA
Celkový zvodový prúd (8/20)	10 kA
Certifikáty	UL
Hraničný kmitočet	0,18 MHz
Impulzný prúd	1,5 kA
Izolačný odpor	>1 MΩ
Kapacita (žila-zem)	<1 nF
Kapacita (žila-žila)	<10 nF
Kategorie	Typ 1+2+3/D1+C2+C1
Kontakt diaľkovej signalizácie	nie
LPZ	0→3
Menovitý nárazový prúd zvodu (8/20 µs)	5 kA
Menovitý zaťažovací prúd AC	0,7 A
Menovitý zaťažovací prúd DC	1 A
Najvyššie trvalé napätie AC	5 V
Najvyššie trvalé napätie DC	8 V
Ochranná úroveň žila – zem	<600 V
Ochranná úroveň žila – žila	<15 V
Odolnosť proti rázovému prúdu žila – zem	C2: 10 kV / 5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C1: 1 kV / 0,5 kA (8/20µs)

Počet pólov	2
Pripájací prierez flexibilný max.	2,5 mm²
Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	2,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	nie
Rozmer	5V AC
Rozstup TE (17,5 mm)	1
Sériová indukčnosť jednotlivých žíl	120 µH ± 20 %
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uzemnenie prostredníctvom:	Svorka
Vložené tienenie (Insertion loss)	3 dB @ 180 kHz dB
Zásuvný systém	Svorka

Všetky typy

Všetky typy

Typ	Počet pólov	Najvyššie trvalé napätie AC	Najvyššie trvalé napätie DC	Zásuvný systém	Výr. č.	Množstvo	najm. PJ
FLD 5	2	5 V	8 V	Svorka	5098600	Kus	1 Kus
FLD 12	2	9 V	13 V	Svorka	5098603	Kus	1 Kus
FLD 24	2	19 V	28 V	Svorka	5098611	Kus	1 Kus
FLD 48	2	37 V	53 V	Svorka	5098630	Kus	1 Kus
FLD 110	2	86 V	122 V	Svorka	5098646	Kus	1 Kus
