Střední a jemná ochrana FLD 2 pro dvoužilové systémy 12 V 2 | 9 | 13 | Svorka

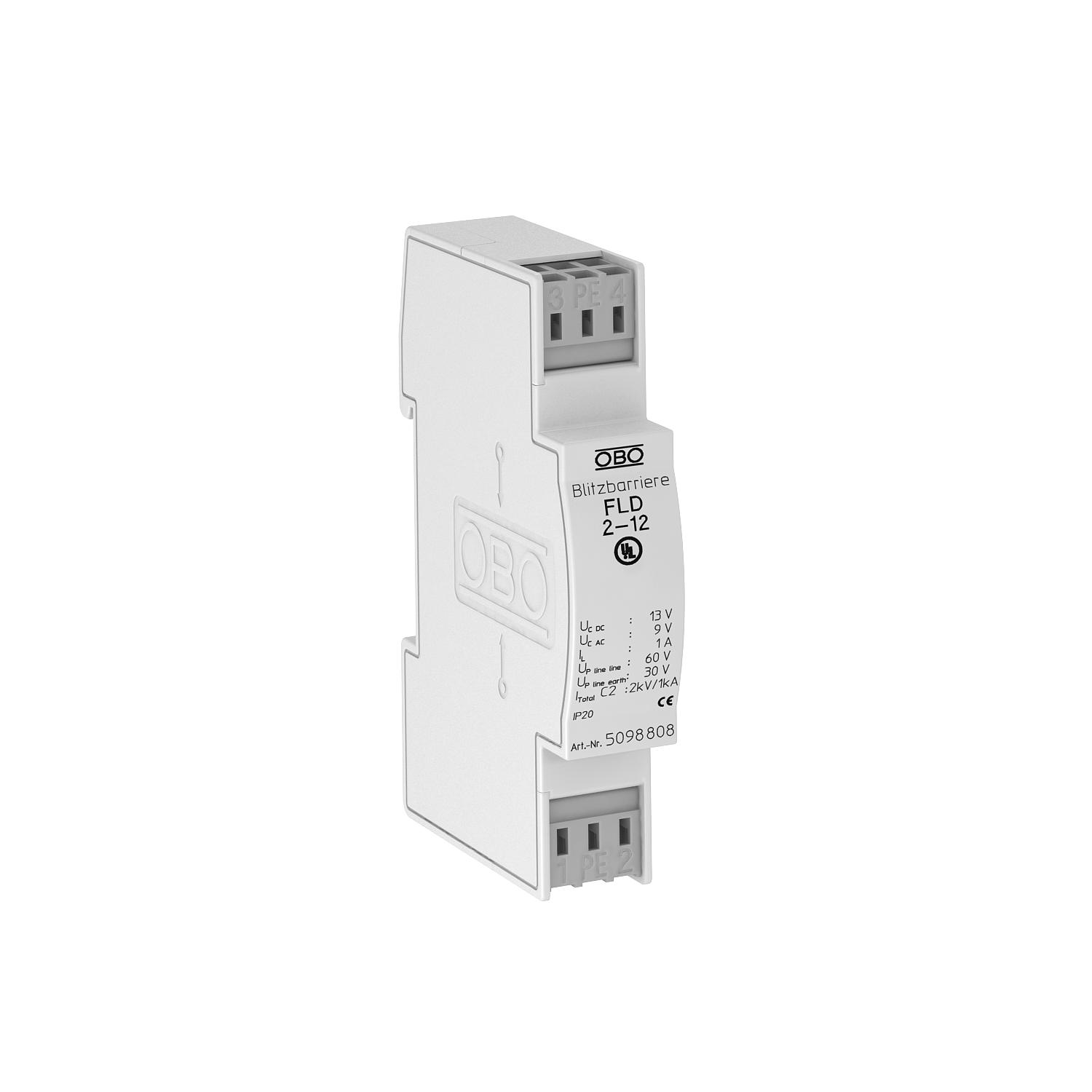

Střední a jemná ochrana FLD 2 pro dvoužilové systémy 12 V

Výr. č. 5098808 | EAN 4012195578444

Výr. č. / Typ

Počet pólov	2

Najvyššie trvalé napätie AC

Najvyššie trvalé napätie DC

Zásuvný systém	Svorka

Popis produktu

Popis produktu

Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice

• Střední a jemná ochrana

• Standardní provedení pro dvoužilové systémy

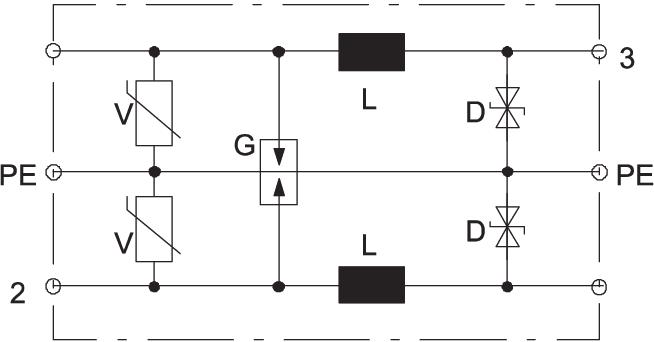

• Dvojstupňový ochranný obvod

• S bezšroubovými připojovacími svorkami pro snadnou montáž

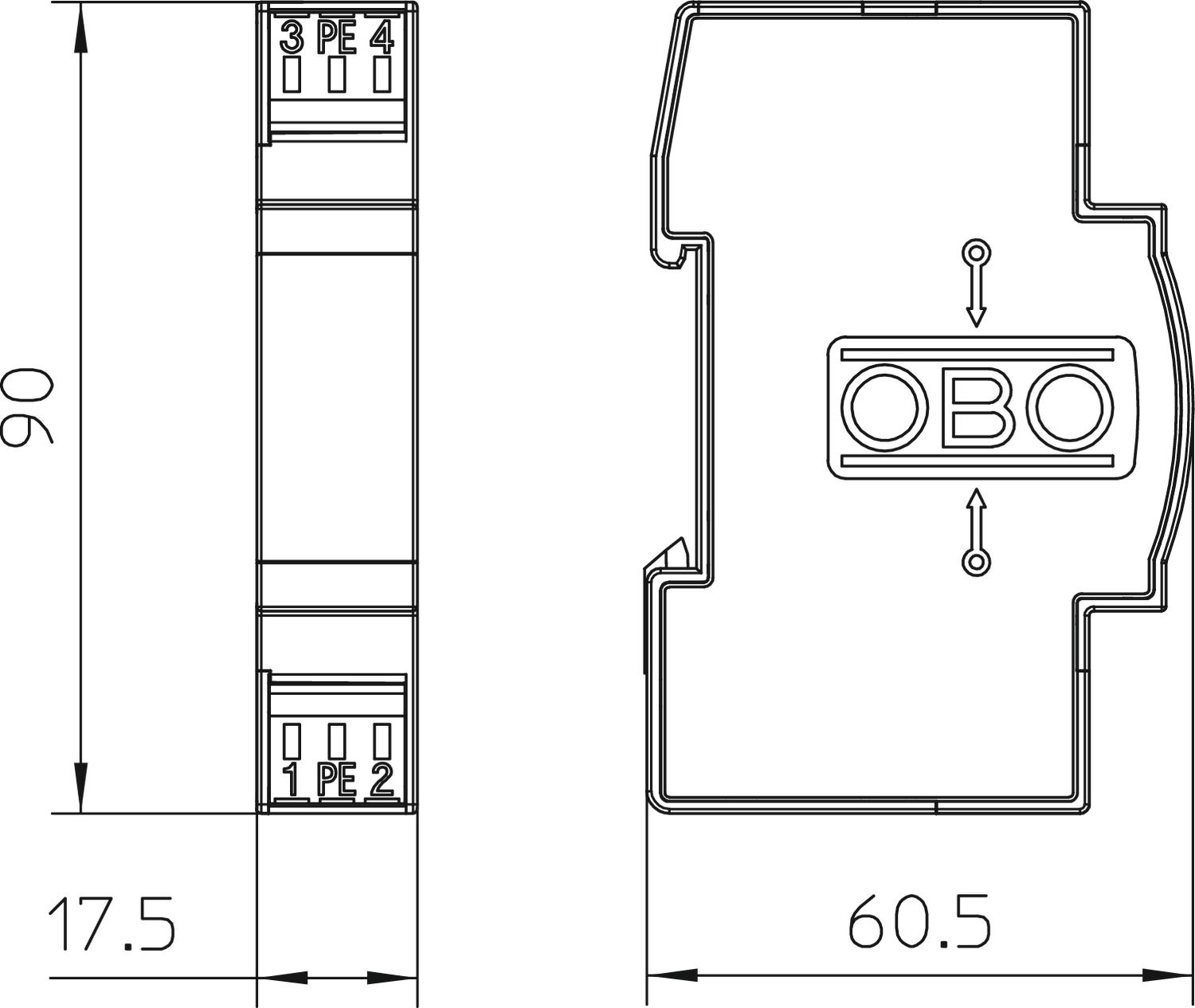

• Prostorově úsporný rozměr s modulem 17,5 mm

• S induktivním oddělením v podélné větvi

Použití: Univerzální použití na profilových lištách 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový zvodový prúd (8/20)	1 kA
Certifikáty	UL
Izolačný odpor	>1MΩ
Kapacita (žila-zem)	<10 nF
Kapacita (žila-žila)	<10 nF
Kategorie	Typ 2+3/C2+C1
Kontakt diaľkovej signalizácie	nie
LPZ	1→3
Menovitý nárazový prúd zvodu (8/20 µs)	0,5 kA
Menovitý zaťažovací prúd AC	0,7 A
Menovitý zaťažovací prúd DC	1 A
Najvyššie trvalé napätie AC	9 V
Najvyššie trvalé napätie DC	13 V
Ochranná úroveň žila – zem	<30 V
Ochranná úroveň žila – žila	<60 V
Odolnosť proti rázovému prúdu žila – zem	C1: 1 kV / 0,5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C1: 1 kV / 0,5 kA (8/20µs)
Počet pólov	2
Pripájací prierez flexibilný max.	2,5 mm²

Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	2,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	nie
Rozmer	12V AC
Rozstup TE (17,5 mm)	1
Sériová indukčnosť jednotlivých žíl	120 µH ± 10 %
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda II+III/C2+C1
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uzemnenie prostredníctvom:	Svorka
Vložené tienenie (Insertion loss)	3dB @ 150 kHz dB
Zásuvný systém	Svorka
