Rámová kazeta pre vysoké záťaže pre tubus, RKFSL, menovitá veľkosť 350-3 | 19 | 25

Rámová kazeta pre vysoké záťaže pre tubus, RKFSL, menovitá veľkosť 350-3

Výr. č. 7409544 | EAN 4012195870128

Výr. č. / Typ

Hrúbka podlahovej krytiny

Rozmer h

Popis produktu

Popis produktu

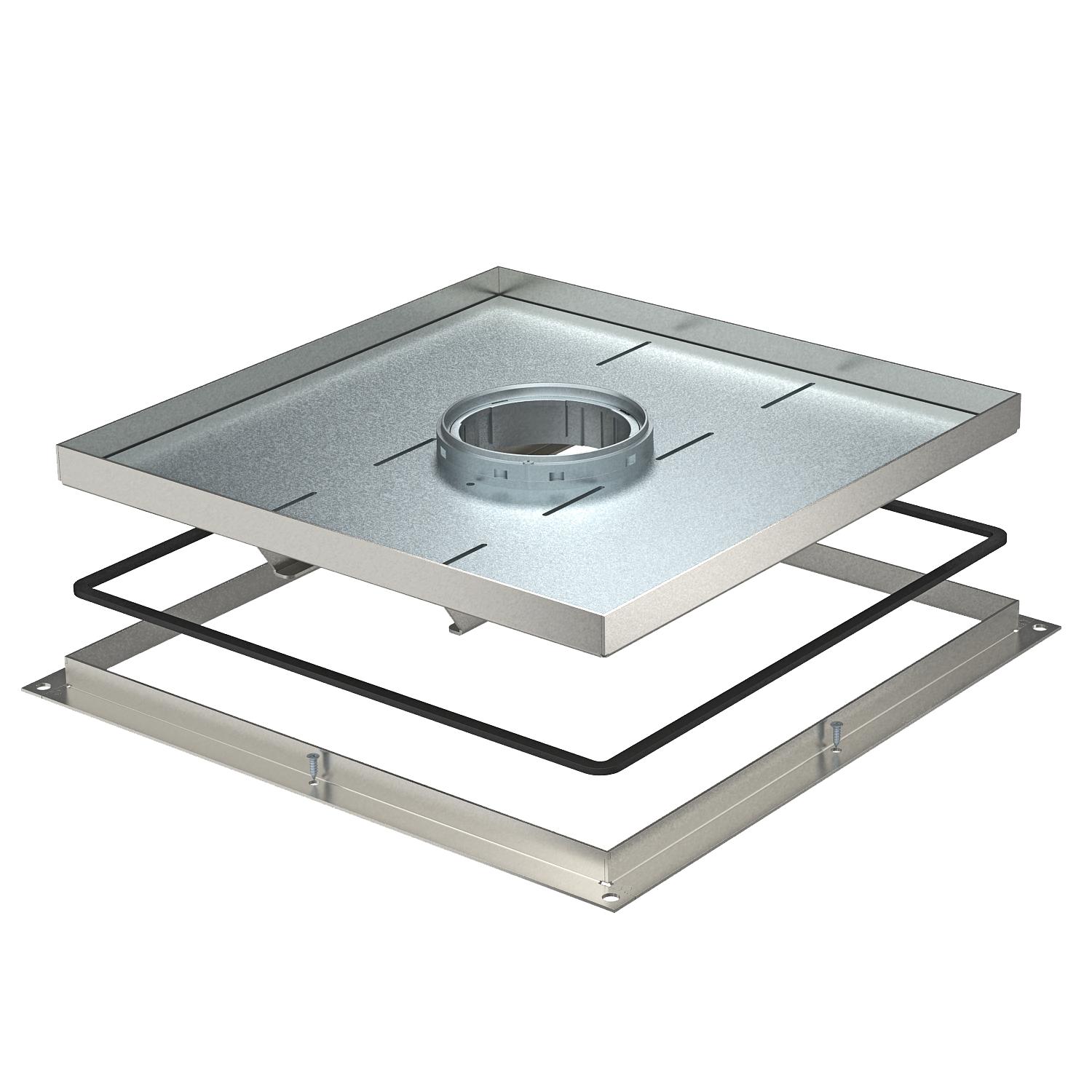

Rámová kazeta pre vysoké záťaže pre tubus na zabudovanie inštalačných prístrojov v UZD350-3 v podlahách ošetrovaných nasucho alebo namokro v interiéri. Trieda zaťaženia 2 do 20 kN.
Rámová kazeta pro vysoká zatížení, pro tubus, k vestavbě instalačních přístrojů do podlahové krabice UZD350-3 v podlahách se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 2 do 20 kN. Tubus není součástí dodávky.

Robustní rámová kazeta, 4-komorová. Instalovat lze až 4 kryty v provedení APMT5.

Technické údaje

Technické údaje

Dĺžka montážny rozmer	390 mm
Hrúbka podlahovej krytiny	19 mm
Krytie (IP) v nepoužitom stave	IP44
Krytie (IP) v použitom stave	IP20
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

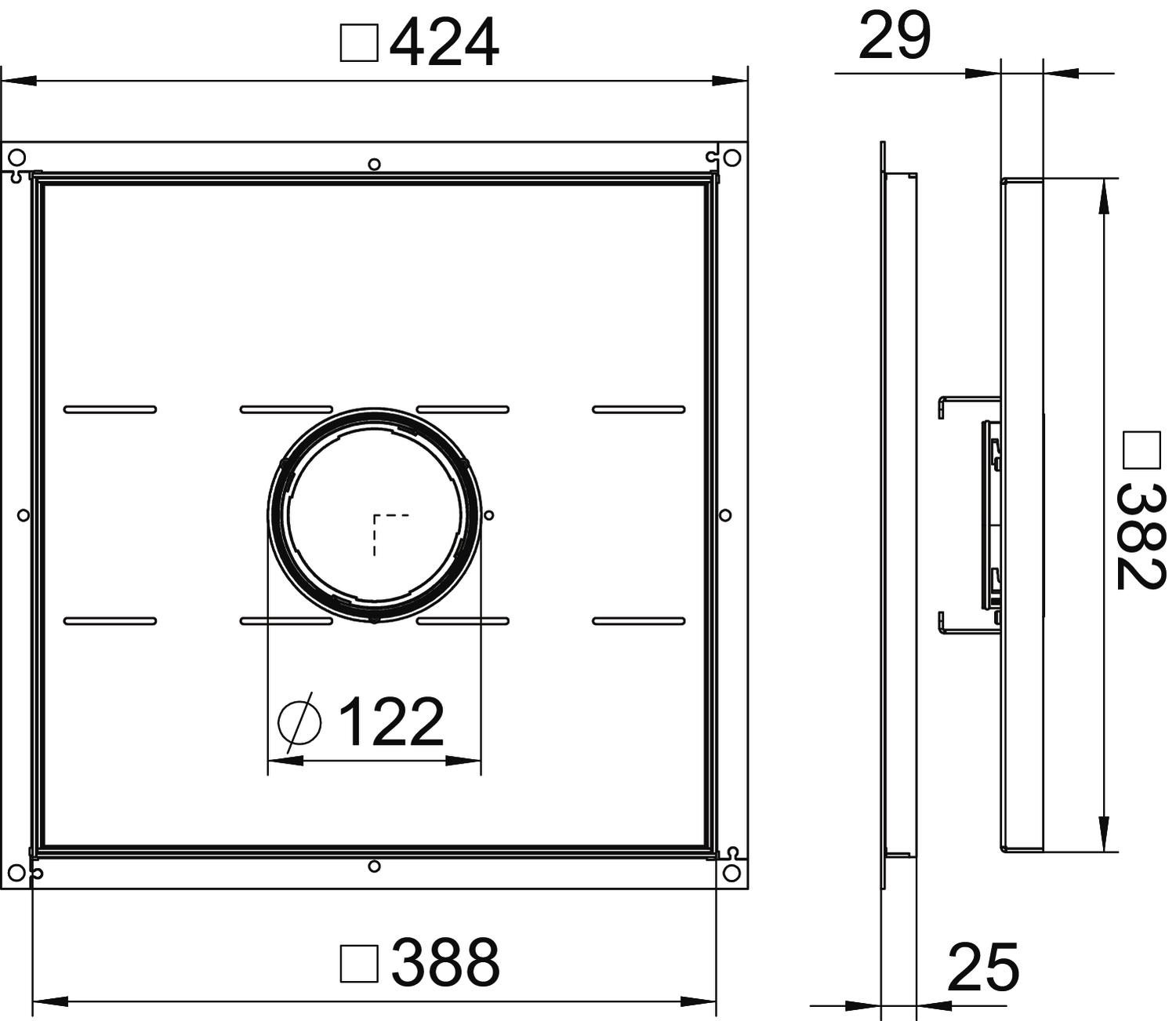

Rozmer	383x383x25
Rozmer A	424 mm
Rozmer B	388 mm
Rozmer C	382 mm

Rozmer h	25 mm
Šírka montážny rozmer	390 mm
Stupeň krytia kód IK	IK10
Trieda vysokého zaťaženia	20 kN (OBO SL2)
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie s veľkou nosnosťou	áno
Vyhotovenie výstup vedenia	Zápustný tubus

Všetky typy

Všetky typy

Typ	Hrúbka podlahovej krytiny	Rozmer h	Výr. č.	Množstvo	najm. PJ
RKF2 SL2 V3 20	14 mm	20 mm	7409542	Kus	1 Kus
RKF2 SL2 V3 25	19 mm	25 mm	7409544	Kus	1 Kus
RKF2 SL2 V3 30	24 mm	30 mm	7409546	Kus	1 Kus
RKF2 SL2 V3 40	34 mm	40 mm	7409550	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 V	7428141	Kus	1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 G4	7428142	Kus	1 Kus
