Rámová kazeta pre vysoké záťaže pre tubus, RKFSL, menovitá veľkosť 250-3

Výr. č. 7409524 | EAN 4012195870043

Výr. č. / Typ

Hrúbka podlahovej krytiny

Rozmer h

Popis produktu

Popis produktu

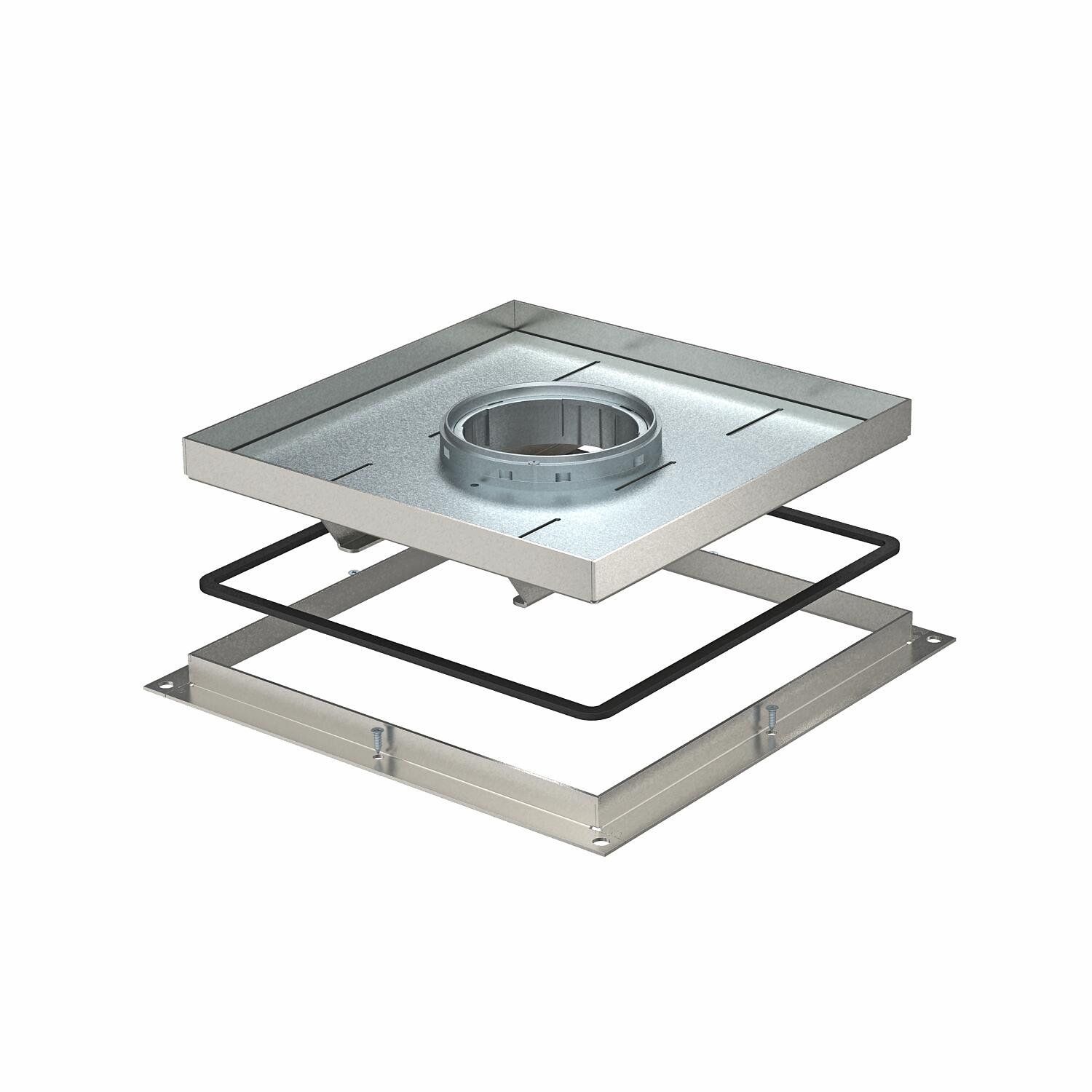

Rámová kazeta pre vysoké záťaže pre tubus na zabudovanie inštalačných prístrojov v UZD250-3 v podlahách ošetrovaných nasucho alebo namokro v interiéri. Trieda zaťaženia 2 do 20 kN.

Technické údaje

Technické údaje

Dĺžka montážny rozmer	290 mm
Hrúbka podlahovej krytiny	19 mm
Krytie (IP) v nepoužitom stave	IP44
Krytie (IP) v použitom stave	IP20
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Rozmer	283x283x25

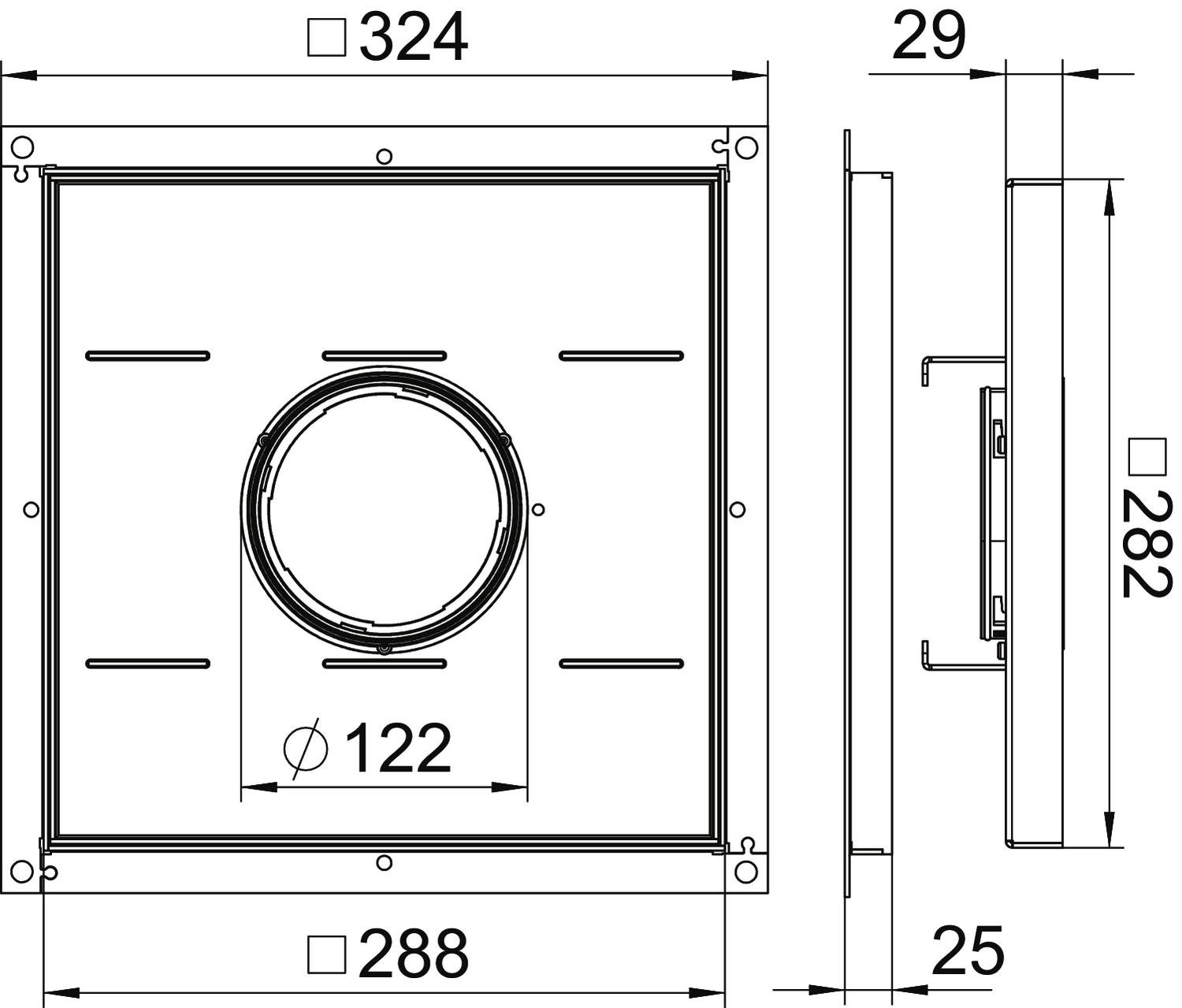

Rozmer A	324 mm
Rozmer B	288 mm
Rozmer C	282 mm

Rozmer h	25 mm
Šírka montážny rozmer	290 mm
Stupeň krytia kód IK	IK10
Trieda vysokého zaťaženia	20 kN (OBO SL2)
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie s veľkou nosnosťou	áno
Vyhotovenie výstup vedenia	Zápustný tubus

Všetky typy

Všetky typy

Typ	Hrúbka podlahovej krytiny	Rozmer h	Výr. č.	Množstvo	najm. PJ
RKF2 SL2 V2 20	14 mm	20 mm	7409522	Kus	1 Kus
RKF2 SL2 V2 25	19 mm	25 mm	7409524	Kus	1 Kus
RKF2 SL2 V2 30	24 mm	30 mm	7409526	Kus	1 Kus
RKF2 SL2 V2 40	34 mm	40 mm	7409530	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 V	7428141	Kus	1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 G4	7428142	Kus	1 Kus
