Protahovací a odbočná krabice UZD250-4 R

Výr. č. 7410026 | EAN 4012197375416

Výr. č. / Typ

Výška mazaniny min.	80 mm

Výška mazaniny max.	160 mm

Výška kanála min.

Výška kanála max.

Vyhotovenie veka	Univerzálny

Montážny otvor pre montážnu jednotku	štvorcový

Menovitá veľkosť

Popis produktu

Popis produktu

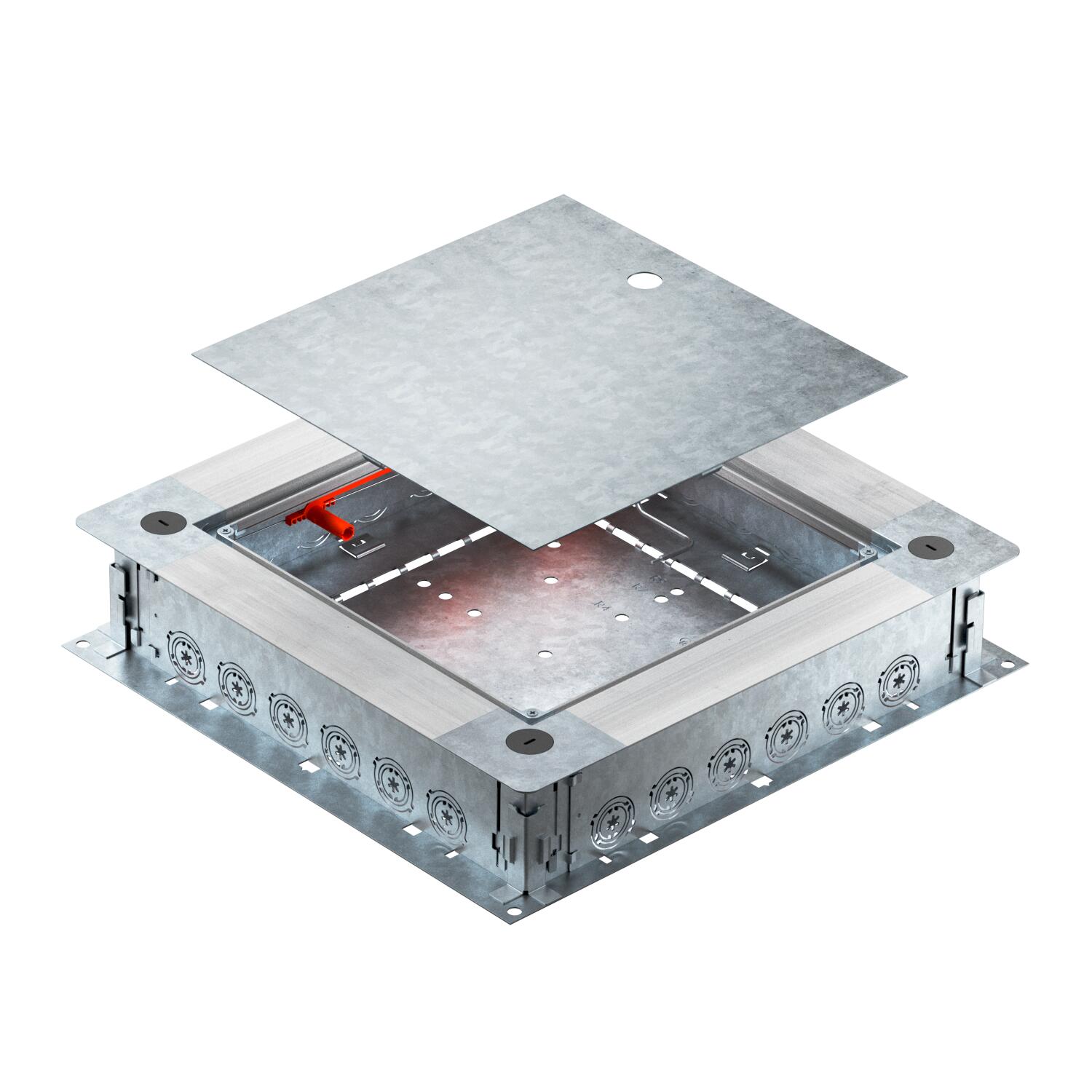

Protahovací a odbočná krabice UZD250-4 R s bočnicemi z ocelového plechu. K montáži vestavných jednotek do montážního víka (objednává se zvlášť). Plynule nivelovatelná na výšku mazaniny 80–160 mm (rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možnost akustického oddělení po zhotovení mazaniny, se systémovým příslušenstvím lze použít i pro vysoké zatížení. Zvedení kabelů a vedení pomocí otvorů pro trubky. Vstupy pro trubky na každé straně, vždy pro 6 instalačních trubek s průměrem M20, M25 a M32.

Technické údaje

Technické údaje

Inštalačný otvor pre podlahovú nádrž	nie
Krytie (IP) v použitom stave	IP20
Materiál	Oceľ
Menovitá veľkosť	250 mm
Minimálna výška poteru	80
Montážny otvor pre montážnu jednotku	štvorcový
Možnosť osadenia tesnenia	áno
Nivelačný rozsah max.	160 mm
Nivelačný rozsah min.	80 mm
Oddeliteľné	áno
Plechové dno	áno
Počet zabudovateľných prístrojov	1
Povrch	pásovo zinkované

pre prípojku rúry	áno

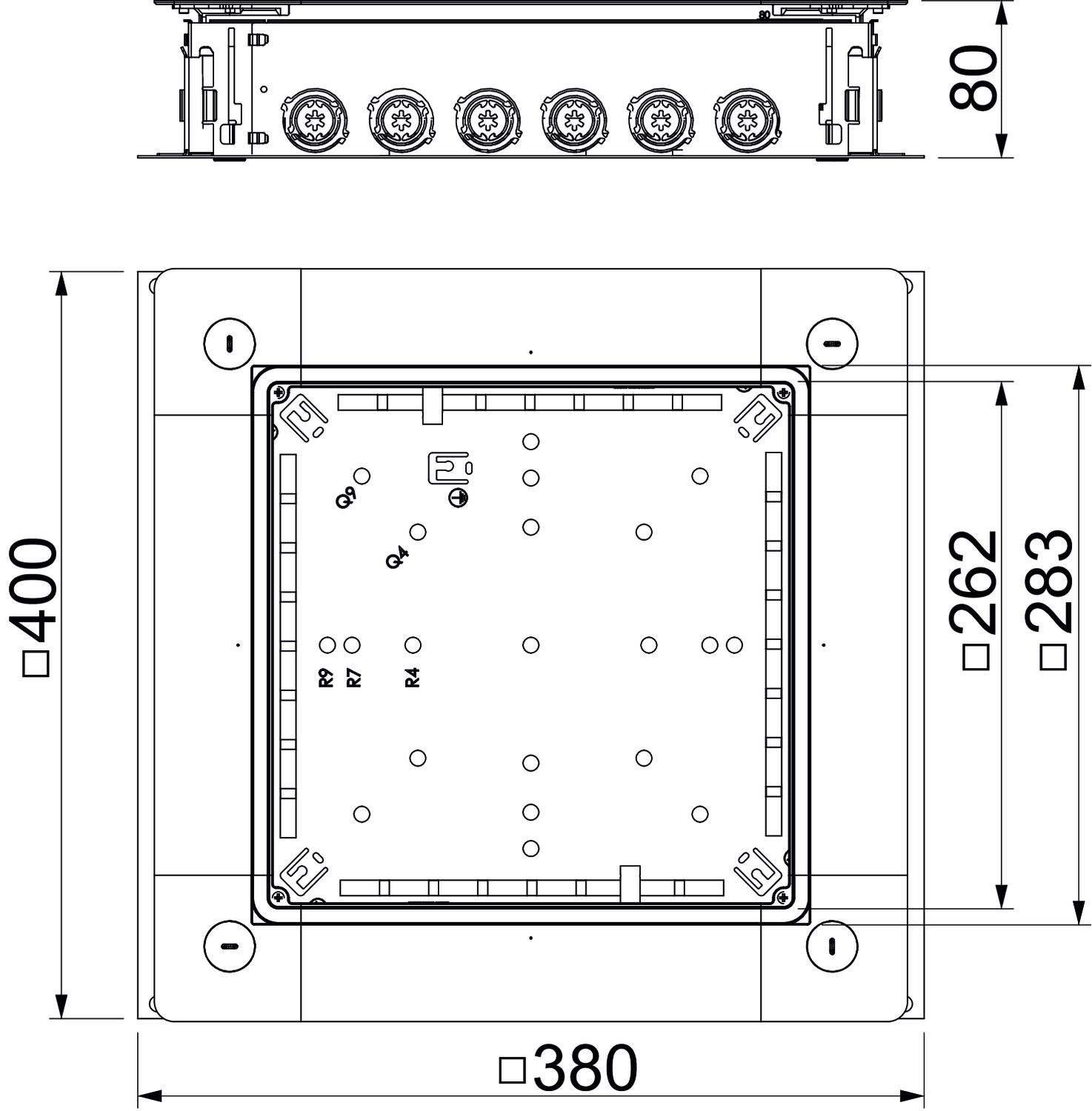

Rozmer	400x380x80
Rozmer a	262 mm
Rozmer A	380 mm
Rozmer b	283 mm
Rozmer B	400 mm
Vhodné na podlahový kanál	nie
Vhodné na podpodlahový kanál prekrytý mazaninou	nie
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vyhotovenie veka	Univerzálny
Výška mazaniny max.	160 mm
Výška mazaniny min.	80 mm

Všetky typy

Všetky typy

Typ	Výška mazaniny min.	Výška mazaniny max.	Výška kanála min.	Výška kanála max.	Vyhotovenie veka	Montážny otvor pre montážnu jednotku	Menovitá veľkosť	Výr. č.	Množstvo	najm. PJ
UZD250-4	80 mm	160 mm	28 mm	58 mm	Univerzálny	štvorcový	250 mm	7410022	Kus	1 Kus
UZD350-4	80 mm	160 mm	28 mm	58 mm	Univerzálny	štvorcový	350 mm	7410023	Kus	1 Kus
UZD350-4 R	80 mm	160 mm	-	-	Univerzálny	štvorcový	350 mm	7410025	Kus	1 Kus
UZD250-4 R	80 mm	160 mm	-	-	Univerzálny	štvorcový	250 mm	7410026	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

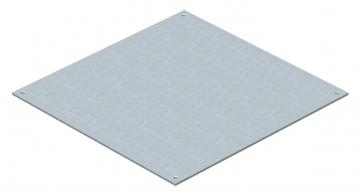

Plné víko pro UZD250-3/4	DU 250-2	7400573	Kus	1 Kus

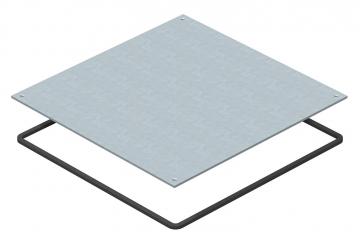

Plné víko chráněné proti vlhkosti pro UZD250-3/4	DUF 250-2	7400589	Kus	1 Kus

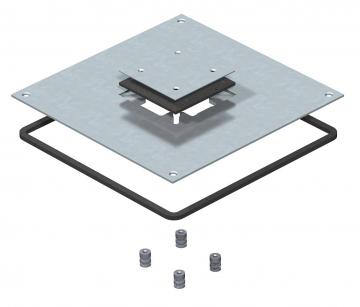

Montážní víko pro UZD250-3/4	DUF 250-3DAT	7400613	Kus	1 Kus

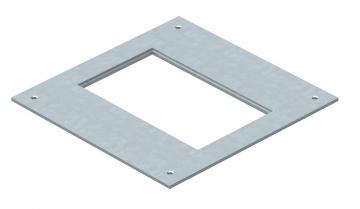

Montážní víko 250 jmenovité velikosti 2	DUG 250-3 2	7400455	Kus	1 Kus

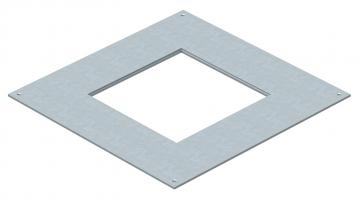

Montážní víko 250 jmenovité velikosti 4	DUG 250-3 4	7400459	Kus	1 Kus

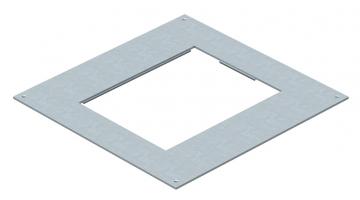

Montážní víko 250 jmenovité velikosti 6	DUG 250-3 6	7400463	Kus	1 Kus

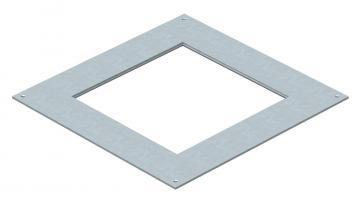

Montážní víko 250 pro vestavné jednotky jmenovité velikosti 9	DUG 250-3 9	7400467	Kus	1 Kus

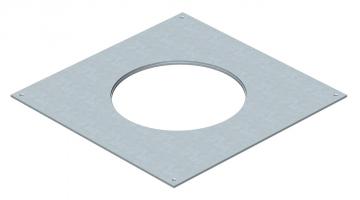

Montážní víko 250 pro vestavné jednotky jmenovité velikosti R4	DUG 250-3 R4	7400471	Kus	1 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus
