Profil US 3 FS
Výr. č. 6342302 | EAN 4012196221776
- Popis produktu
-
Popis produktuProfil U vo fixných dĺžkach. Rozmery 30 x 50 mm.
-
- Technické údaje
-
Rozmery

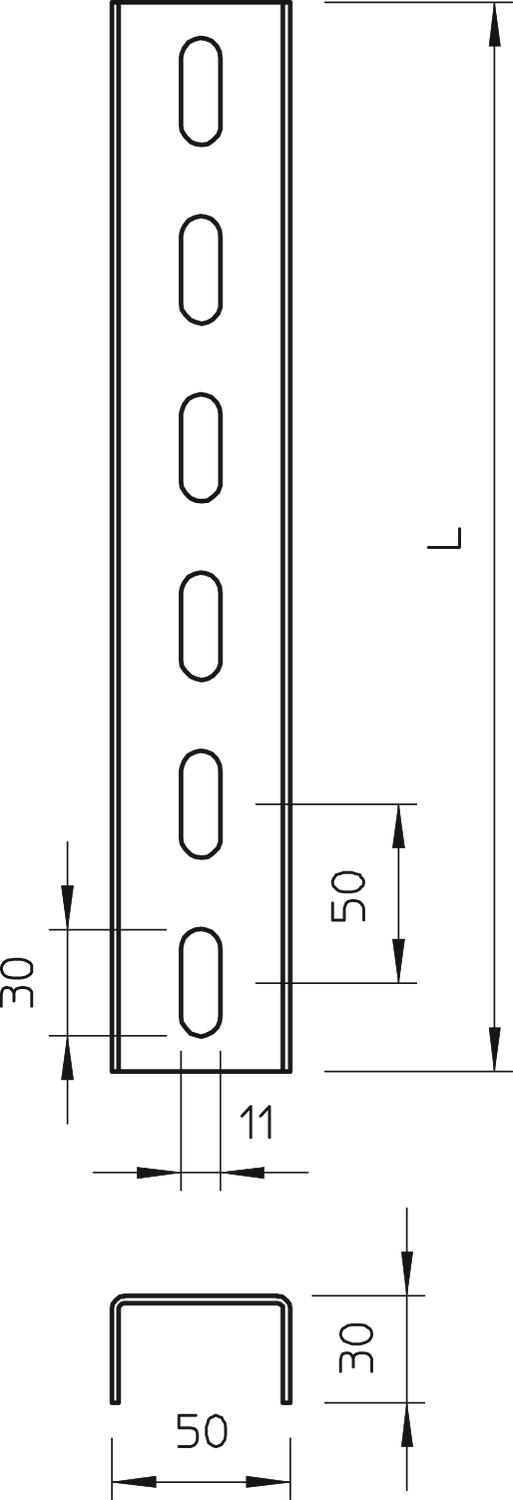

Dĺžka 200 mm Druh dierovania 3 strany dierované Farba pozinkováno Hrúbka materiálu 2 mm Materiál Oceľ Oddeliteľný nie Povrch pásovo zinkované Rozmer 50x30x200 Rozmer 30 x 50 x 2,0 Rozmer L 200 mm S ozubením nie Šírka 50 mm Šírka otvoru 11 mm Šírka výrezu 30 mm Statická hodnota A 1,42 cm² Statická hodnota ly 1,52 cm Statická hodnota lz 5,72 cm Statická hodnota Wy 0,7 cm² Statická hodnota Wz 2,29 cm² Tvar profilu Profil U Vyhotovenie Jednoduchý profil Výška 30 mm Zachovanie funkčnosti áno - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka profilu U FT
VUS 3 FT 6018513 10 Kus
Ochranný kryt
US 3 KS OR 6338458 20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 10x25 F 8.8 6407560 50 Kus
Rozpěrka FT
DSK 25 FT 6416446 20 Kus
Šroub se šestihrannou hlavou M10 F
SKS 10x80 F 6418250 20 Kus
Základová deska FT
KU 3 FT 6348874 1 Kus - Na stiahnutie
-
List technických údajov US 3 20 FS / 6342302 , 0.19MB , pdfEÚ Vyhlásenie o zhode US 3 20 FS / 6342302 , 0.15MB , pdfREACH Vyhlásenie o zhode US 3 20 FS / 6342302 , 0.12MB , pdfRoHS Vyhlásenie o zhode US 3 20 FS / 6342302 , 0.12MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 1.76MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
