Profil TP FS

Výr. č. 6366539 | EAN 4012195381716

Výr. č. / Typ

Dĺžka

Hrúbka plechu	2 mm

Popis produktu

Popis produktu

Profil TP s jazýčky pro bezšroubovou montáž mřížových žlabů.

Technické údaje

Rozmery

Dĺžka	250 mm
Druh dierovania	bez
Farba	pozinkováno
Hrúbka plechu	2 mm
Materiál	Oceľ
Oddeliteľný	nie
Povrch	pásovo zinkované

Rozmer	250mm
S ozubením	nie
Šírka	60 mm
Tvar profilu	plochý profil
Vyhotovenie	Jednoduchý profil
Výška	20 mm
Zachovanie funkčnosti	nie

Všetky typy

Všetky typy

Typ	Dĺžka	Hrúbka plechu	Výr. č.	Množstvo	najm. PJ
TPSG 150L FS	150 mm	2 mm	6366533	Kus	1 Kus
TPSG 200L FS	200 mm	2 mm	6366536	Kus	1 Kus
TPSG 250L FS	250 mm	2 mm	6366539	Kus	1 Kus
TPSG 300L FS	300 mm	2 mm	6366542	Kus	1 Kus
TPSG 400L FS	400 mm	2 mm	6366545	Kus	1 Kus
TPSG 500L FS	500 mm	2 mm	6366548	Kus	1 Kus
TPSG 600L FS	600 mm	2 mm	6366551	Kus	1 Kus
TPSG 700L FS	700 mm	2 mm	6366554	Kus	1 Kus

Príslušenstvo

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Ochranný kryt	TPS KS OR	6364625	Kus	10 Kus

Na stiahnutie

List technických údajov TPSG 250L FS / 6366539 , 0.16MB , pdf

Príručka KTS cable tray systems , 1.61MB , pdf

Katalóg Cable support systems , 45.23MB , pdf

EÚ Vyhlásenie o zhode TPSG 250L FS / 6366539 , 0.15MB , pdf

Vyhlásenie o zhode Spojeného kráľovstva TPSG 250L FS / 6366539 , 0.09MB , pdf

Na stiahnutie

REACH Vyhlásenie o zhode TPSG 250L FS / 6366539 , 0.12MB , pdf

Na stiahnutie

RoHS Vyhlásenie o zhode TPSG 250L FS / 6366539 , 0.13MB , pdf

Na stiahnutie

Návod na montáž General information on the mounting , 2.65MB , pdf

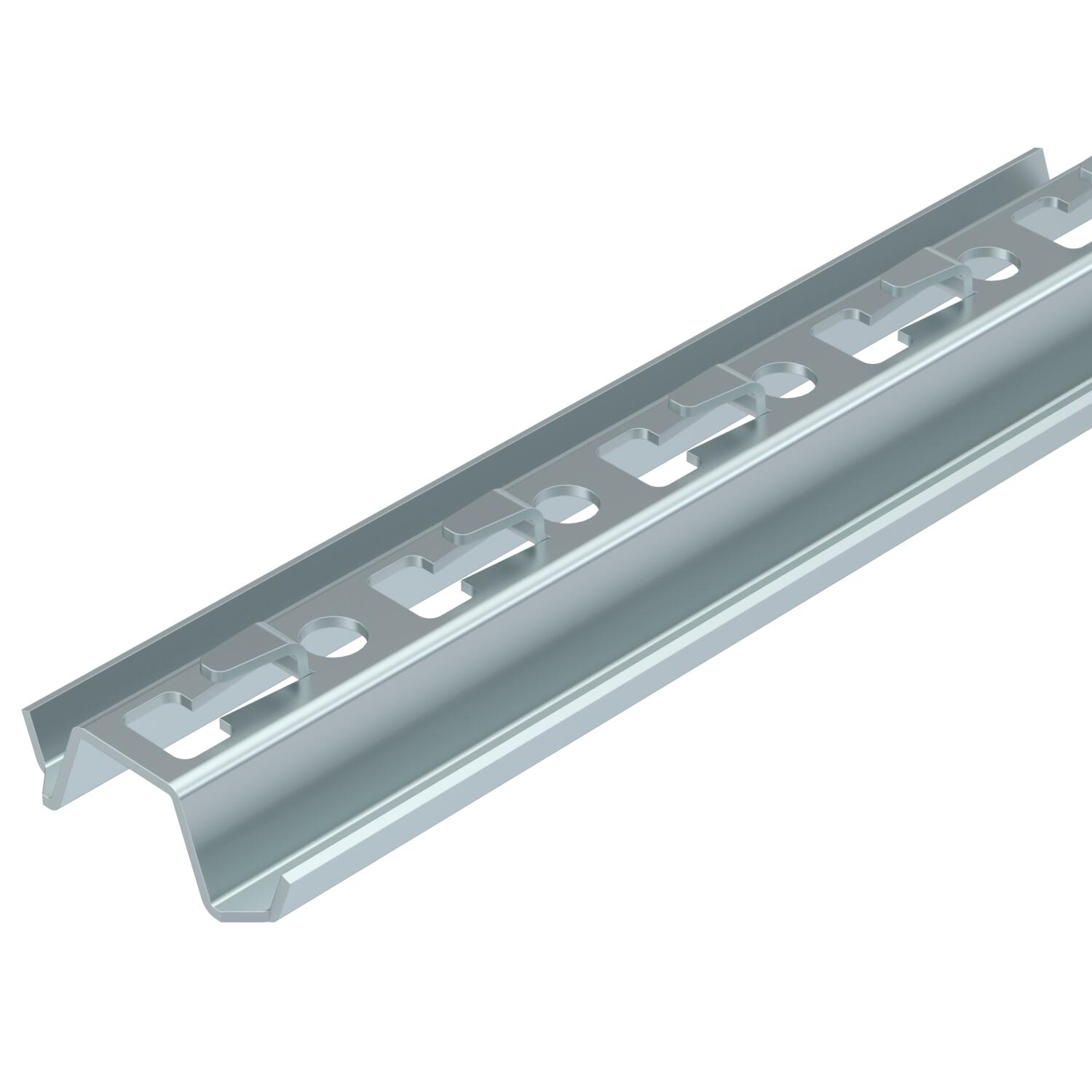

Grafika produktu TPSG 250L FS / 6366539, 65.99 kB, jpg

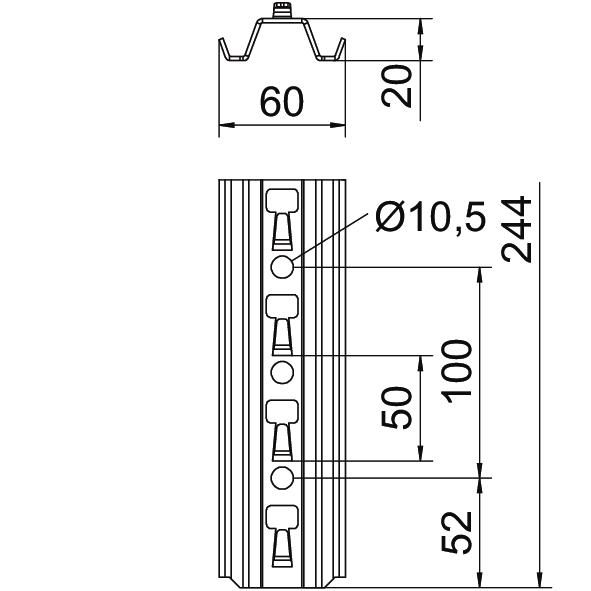

Dimenzovaný výkres TPSG 250L FS / 6366539, 28.83 kB, jpg

TPSG 250L FS / 6366539
