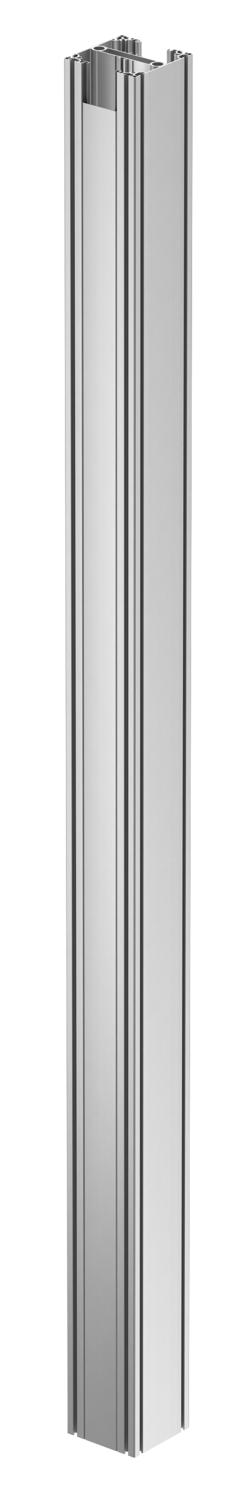

Profil pro průmyslový sloup, typ ISS160160IP6 6000

Profil pro průmyslový sloup, typ ISS160160IP6

Výr. č. 6290406 | EAN 4012196191451

Výr. č. / Typ	6290406 / ISS160160IP6 EL

Dĺžka	6000 mm

Popis produktu

Popis produktu

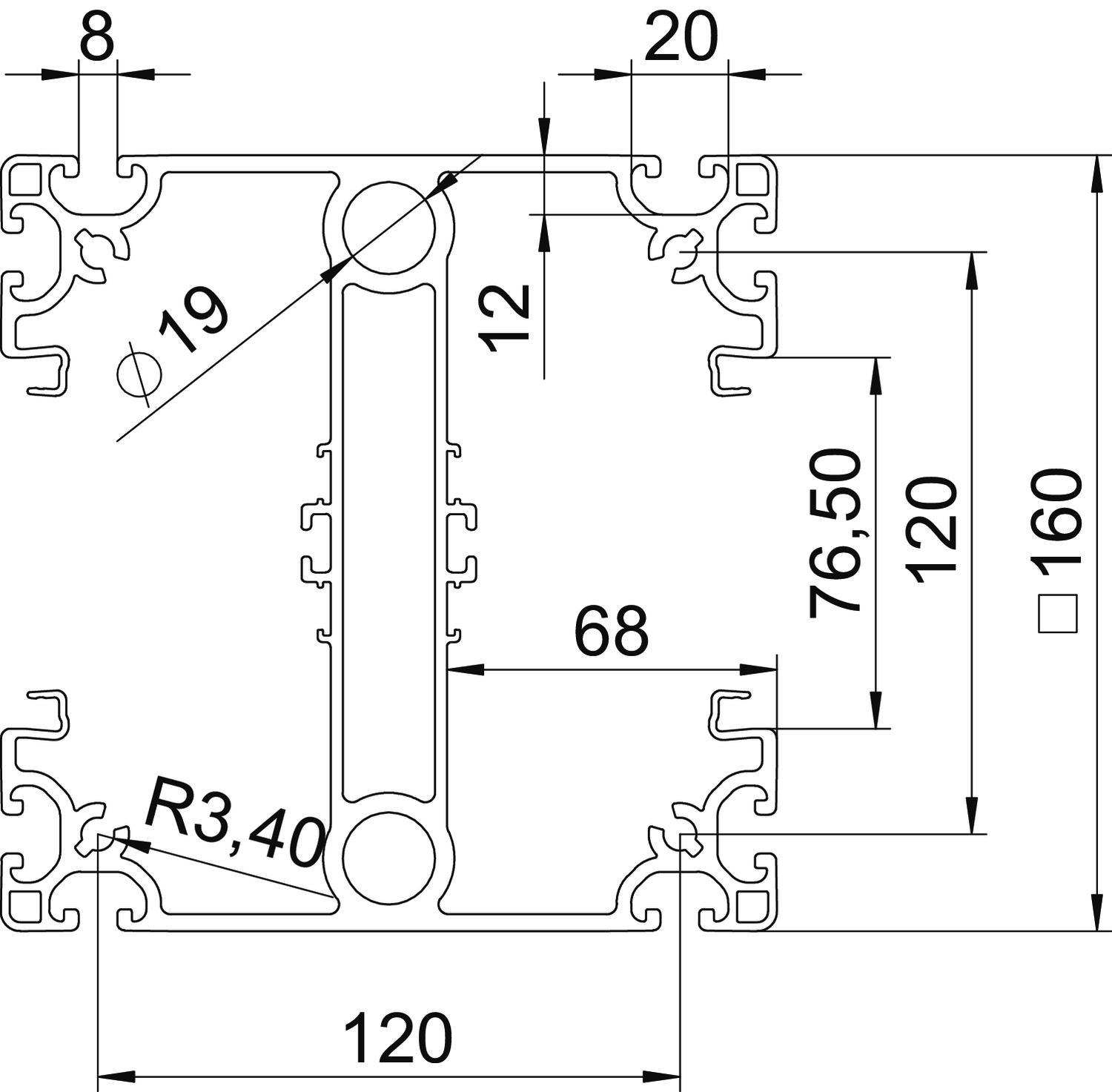

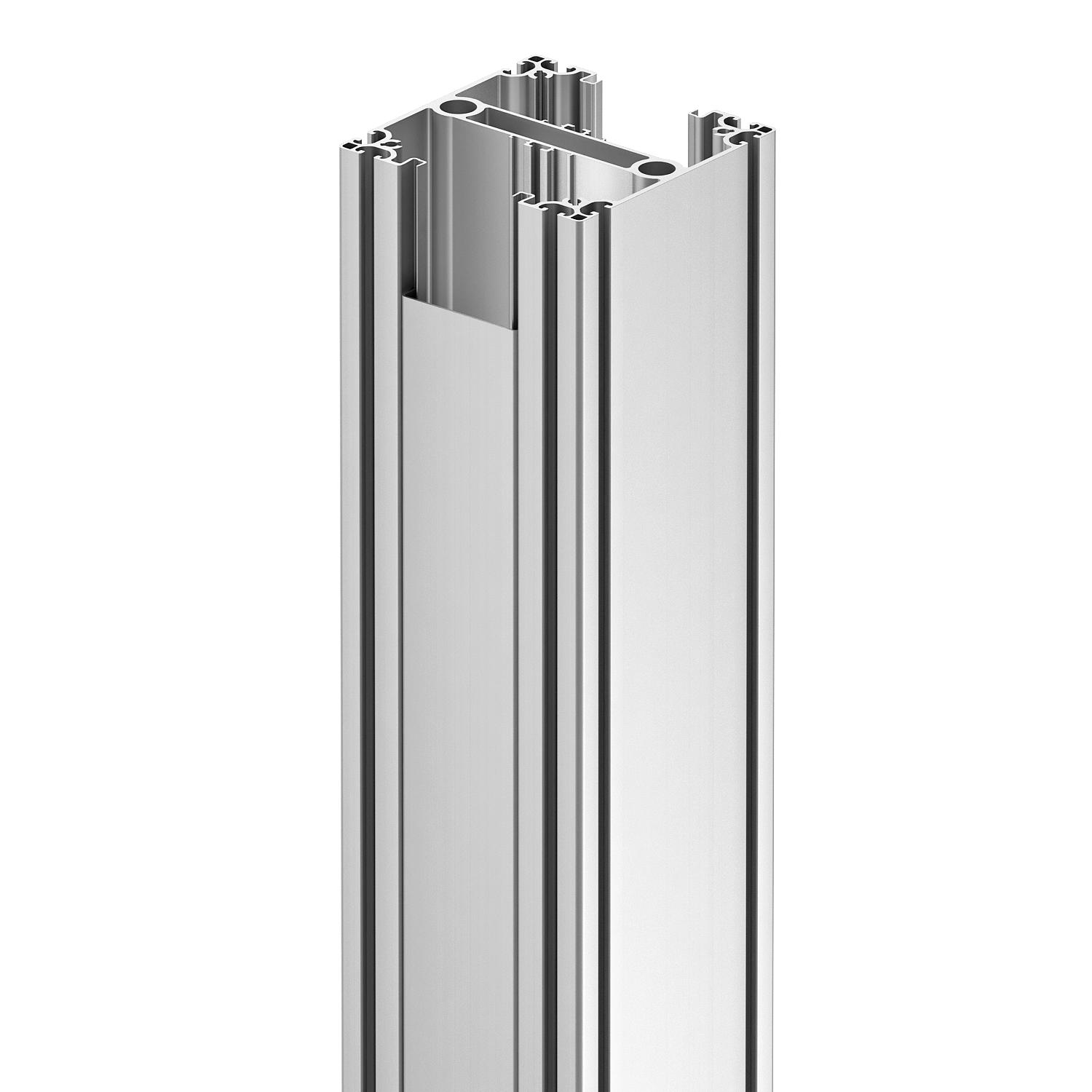

Instalační sloup ISS k vybavení montážních pracovišť ve výrobních závodech. Profil z eloxovaného hliníku v těžkém provedení disponuje na dvou stranách protilehlými systémovými otvory 76,5 mm k upevnění čelně zajišťovaných přístrojových krabic řady 71GD nebo montážních nosičů řady 71MT. Všechny čtyři strany profilu disponují montážní drážkou ve standardním rozměru se jmenovitou velikostí 8 k montáži nejrůznějších instalačních dílů pro doplňkové funkce (stavebnicový systém Item). Součástí dodávky jsou sloupový profil, potřebné vrchní díly pro systémové otvory o délce 2000 mm a PE sáček s 20 dodatečnými zaklapávacími sponami typu RKV3V, které umožňují používat dílčí délky vrchních dílů. Dva uzavřené kanály uvnitř profilu lze volitelně využít k vedení stlačeného vzduchu.

Technické údaje

Technické údaje

Bezhalogénový	áno
Dĺžka	6000 mm
Farba	hliníková
Káblový prívod	hore/dole
Materiál	Hliník
Počet použiteľných horných dielov	2
Počet trás	2 St.
Povrch	eloxovaný
Predzapojený	nie
Prenosný	nie
prestaviteľný	nie
Priebežný profil	áno
Rozmer	6000x160x160

Šírka	160 mm
Šírka horného dielca	76,5 mm
Spôsob upevnenia	Montážna príruba
Stropná montáž	áno
Stupeň krytia	IP30
Stupeň krytia kód IK	IK10
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-25 °C
Tvar stĺpa	štvorcový
Upevnenie k podlahe	áno
Vyhotovenie	dvojstranný
Výška	160 mm
Výška stĺpa min.	6000 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
ISS160160IP6 EL	6000 mm	6290406	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Vstavaná prístrojová krabica, 1-násobná	71GD6	6288610	Kus	5 Kus

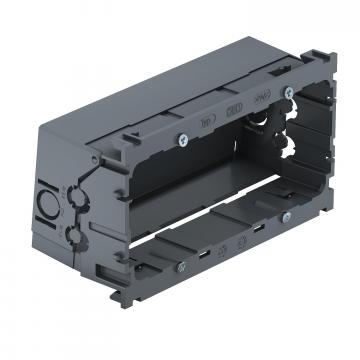

Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Vrchní díl kanálu z hliníku	GA-OTEL	6279723	m	2 m
Zaisťovacie spony	RKV3V	6288700	Kus	20 Kus
Stropní upevnění pro průmyslový sloup	ISS160160DB WA	6290436	Kus	1 Kus
Podlahová deska pro průmyslový sloup	ISS160160BP	6290416	Kus	1 Kus
Ochrana proti najetí pro průmyslový sloup	ISS160160AS WA	6290422	Kus	1 Kus
Ochrana proti najetí pro průmyslový sloup	ISS160160AS HRO	6290423	Kus	1 Kus
Matice pro průmyslový sloup	NS8 ST	6290499	Kus	10 Kus
Odbočka stlačeného vzduchu pro průmyslový sloup	ISS160160DLA	6290495	Kus	1 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus
