Prístrojová jednotka štvorcová pre výšku mazaniny 55 mm
Výr. č. 7405039 | EAN 4012195674443
- Popis produktu
-

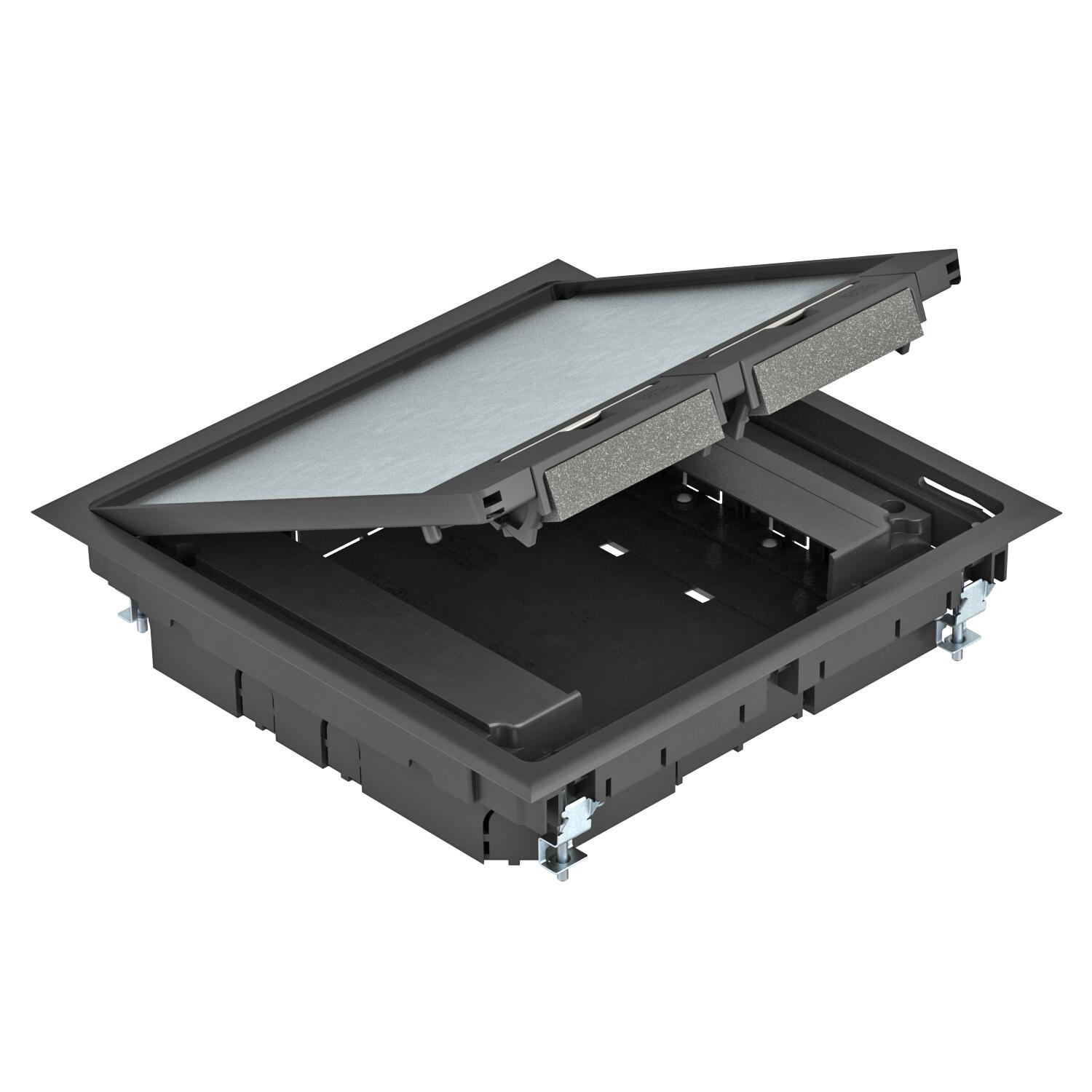

Popis produktuPrístrojová jednotka GES9 s pevnou konštrukčnou výškou 55 mm na použitie v systémoch inštalačných kanálov v suchých priestoroch v interiéri s podlahami ošetrovanými nasucho. S dvoma montážnymi telesami na vertikálnu montáž prístrojov Modul 45 a so štyrmi odľahčeniami od ťahu. Na montáž prístrojov Modul 45 sa vyžadujú dva montážne rámy.
Montáž dátových modulov sa realizuje s max. dvoma voliteľnými montážnymi platňami MPMT45.
Prístrojová jednotka je vybavená univerzálnymi upevňovacími uholníkmi.
-
- Technické údaje
-
Technické údaje

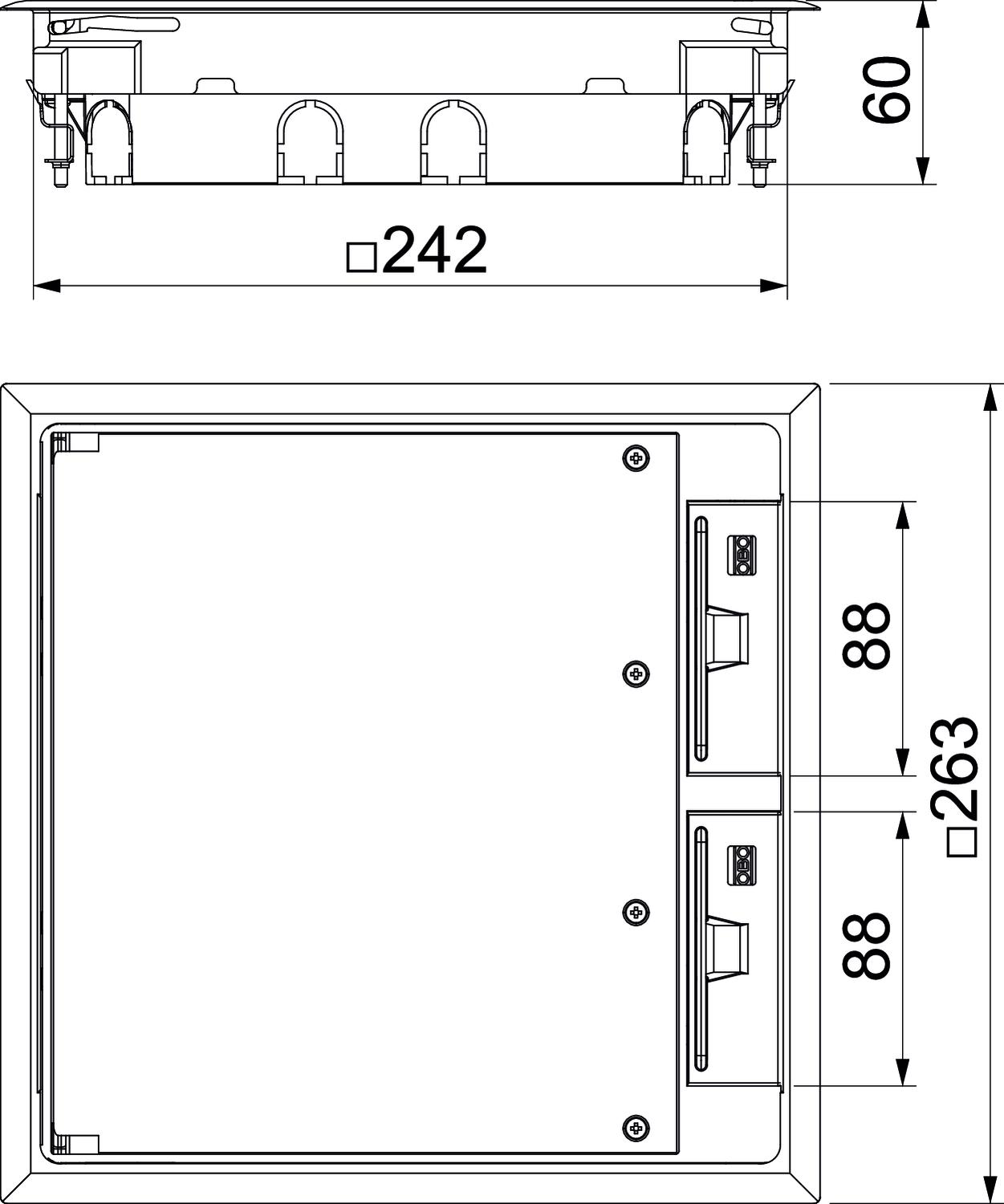

CO₂ stopa (GWP) od kolísky po bránu 6,3015 kg CO₂e / 1 Kus Dĺžka 263 mm Dĺžka montážny rozmer 242 mm Dĺžka vonkajší rozmer 263 mm Farba grafitová čierna; RAL 9011 Hrúbka podlahovej krytiny 5 mm Materiál Polyamid Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 58 mm Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet zabudovateľných prístrojov 8 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 263x263x59 Rozmer h 55 mm S rámom pre podlahovú krytinu nie Šírka 263 mm Šírka montážny rozmer 242 mm Šírka vonkajší rozmer 263 mm Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 59 mm Výška mazaniny min. 55 mm Výška podlahy min. 58 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Montážny rám pre štyri jednoduché prístroje Modul 45®
MT45V 4 7408670 5 Kus
Montážny rám pre tri jednoduché prístroje Modul 45®
MT45V 3 7408672 5 Kus
Montážny rám pre kombináciu 3-dvojitých a 1-dvojitých prístrojov Modul 45®
MT45V 3+1 7408680 5 Kus
Montážny rám pre kombináciu 2-dvojitých a 2-dvojitých prístrojov Modul 45®
MT45V 2+2 7408682 5 Kus
Deliaca priečka pre nosič modulu vertikálna
MT45V TW 7408693 1 Kus
Montážní rám pro MT45V, osazený, se zásuvkou s ochranným kontaktem
MT45V 3 3WS V 7408697 1 Kus
Montážna platňa 2 x dátová zásuvka typ C pre Systém 55
MPMT45 2C 7408705 1 Kus - Na stiahnutie
-
