Prístrojová jednotka okrúhla pre výšku mazaniny 55 mm
Výr. č. 7405049 | EAN 4012195674467
- Popis produktu
-

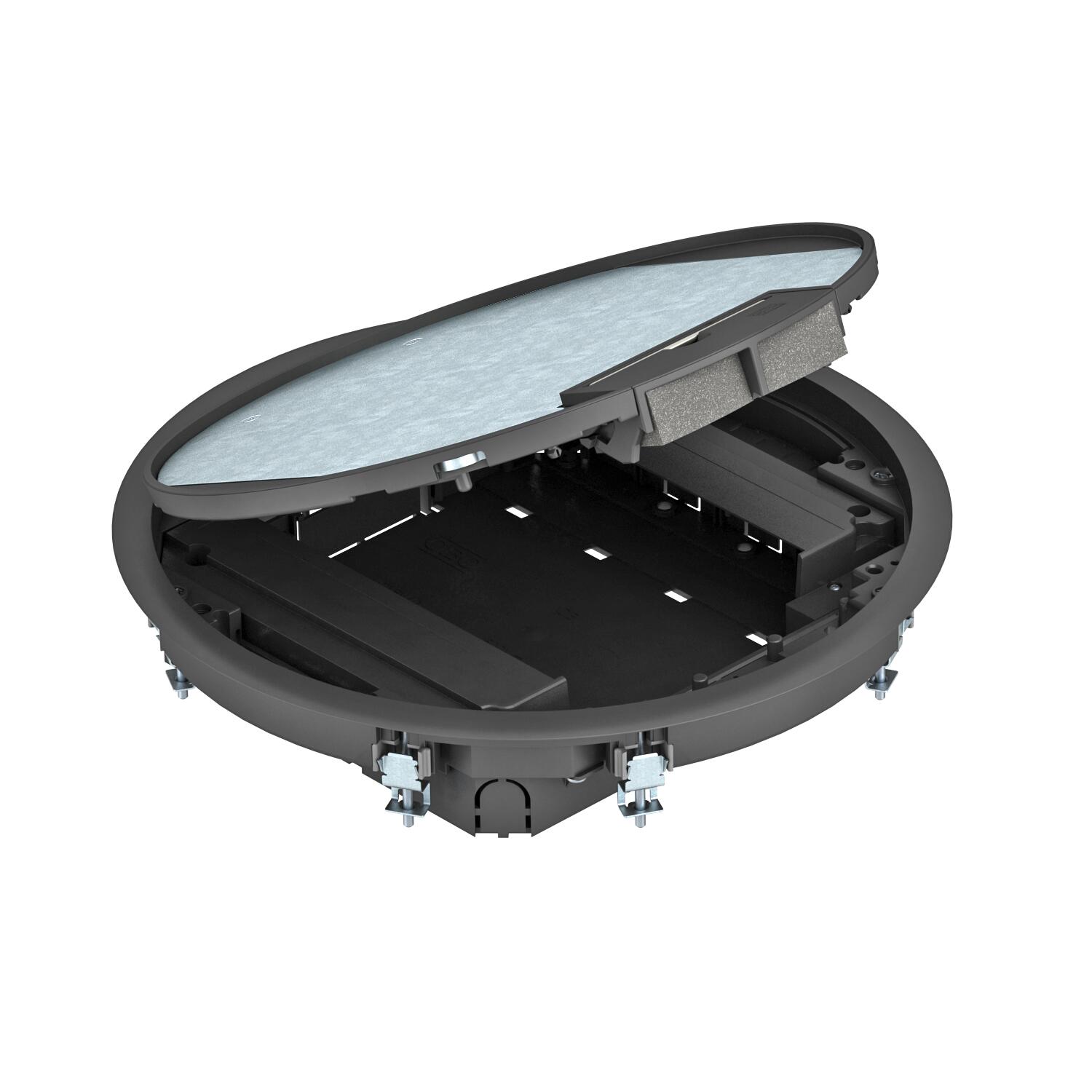

Popis produktuPrístrojová jednotka GESR9 s pevnou konštrukčnou výškou 55 mm v interiéri. S dvoma montážnymi telesami na vertikálnu montáž prístrojov Modul 45 a so štyrmi odľahčeniami od ťahu. Na montáž prístrojov Modul 45 sa vyžadujú dva montážne rámy.
Montáž dátových modulov sa realizuje pomocou voliteľnej montážnej platne MPMT45.
Prístrojová jednotka je vybavená univerzálnym upevňovacím uholníkom.
-
- Technické údaje
-

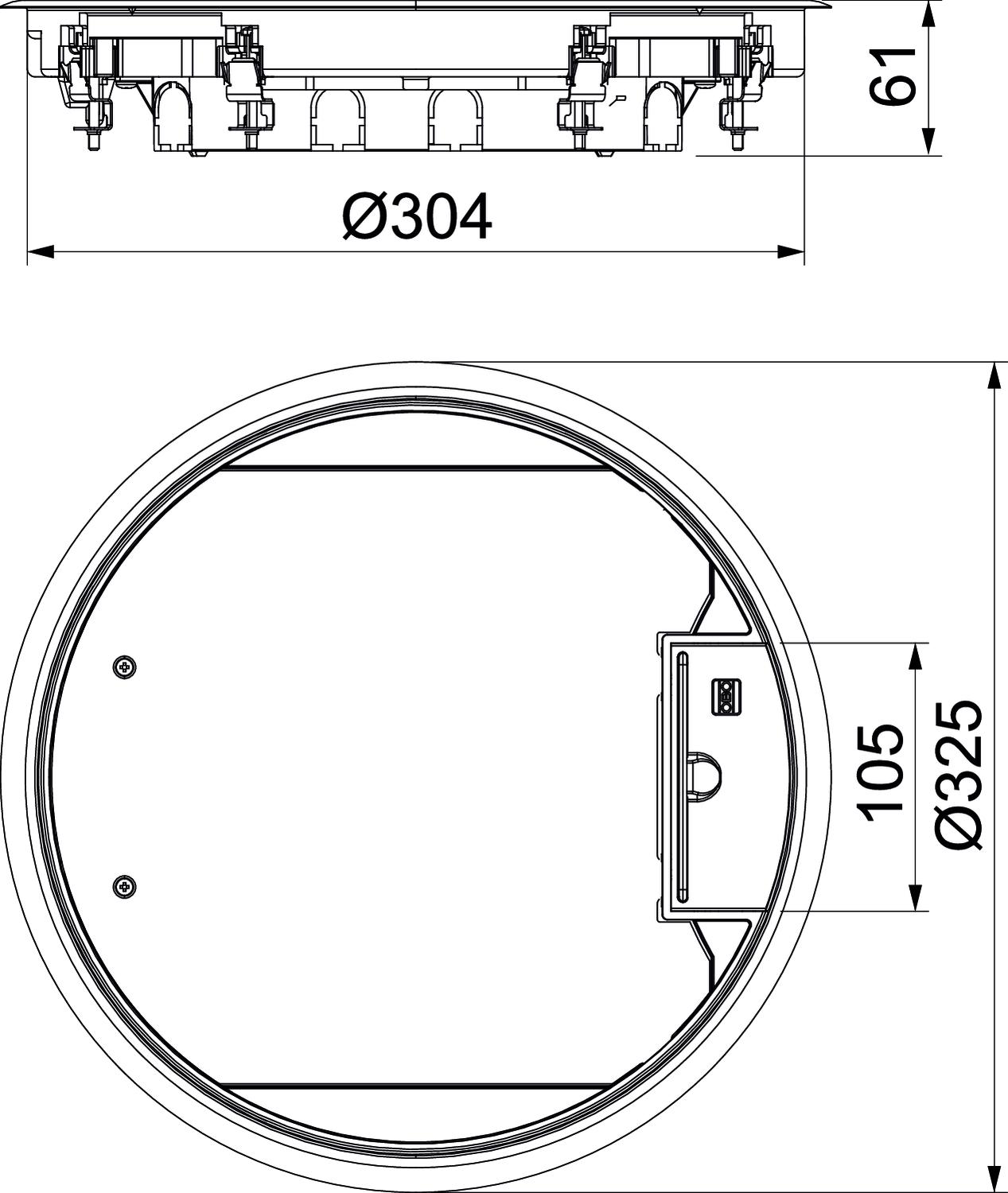

Rozmery
Dĺžka 325 mm Farba grafitová čierna; RAL 9011 Hrúbka podlahovej krytiny 5 mm Materiál Polyamid Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 58 mm Montážny priemer 304 Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet zabudovateľných prístrojov 8 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer Ø325x61 S rámom pre podlahovú krytinu nie Šírka 325 mm Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 325 mm Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 61 mm Výška mazaniny min. 55 mm Výška podlahy min. 58 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Montážny rám pre štyri jednoduché prístroje Modul 45®
MT45V 4 7408670 5 Kus
Montážny rám pre tri jednoduché prístroje Modul 45®
MT45V 3 7408672 5 Kus
Montážny rám pre kombináciu 3-dvojitých a 1-dvojitých prístrojov Modul 45®
MT45V 3+1 7408680 5 Kus
Montážny rám pre kombináciu 2-dvojitých a 2-dvojitých prístrojov Modul 45®
MT45V 2+2 7408682 5 Kus
Deliaca priečka pre nosič modulu vertikálna
MT45V TW 7408693 1 Kus
Montážní rám pro MT45V, osazený, se zásuvkou s ochranným kontaktem
MT45V 3 3WS V 7408697 1 Kus
Montážna platňa 2 x dátová zásuvka typ C pre Systém 55
MPMT45 2C 7408705 1 Kus - Na stiahnutie
-
List technických údajov GESR9 55U V 9011 / 7405049 , 0.26MB , pdfREACH Vyhlásenie o zhode GESR9 55U V 9011 / 7405049 , 0.12MB , pdfRoHS Vyhlásenie o zhode GESR9 55U V 9011 / 7405049 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES 55 , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
