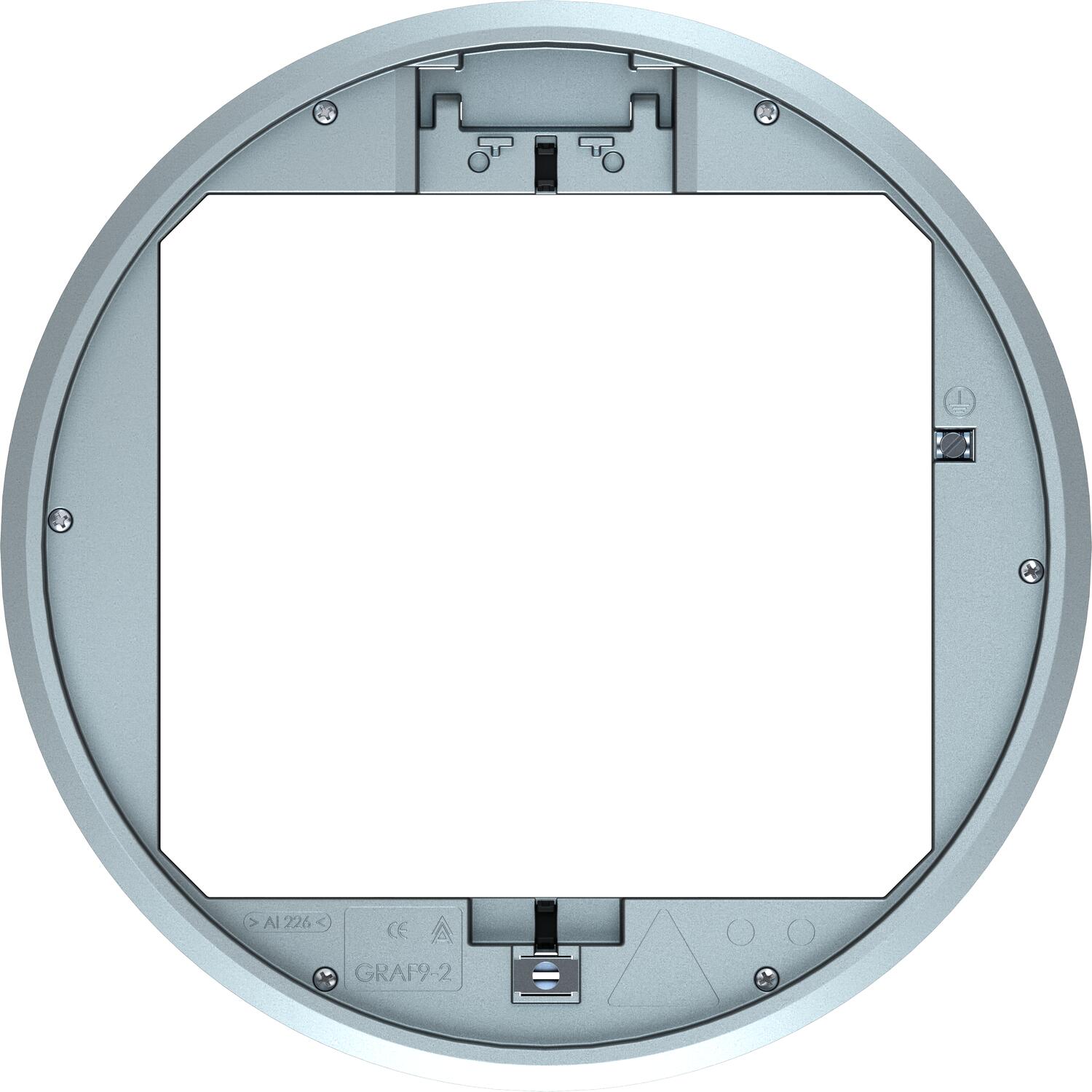

Prístrojová jednotka GRAF9-2 BA3
Výr. č. 7405743 | EAN 4012196581634
- Popis produktu
-
Popis produktuPrístrojová jednotka s tubusom pre podlahy ošetrované namokro, až pre 12 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT4, použitie v kanálových systémoch a systémových podlahách v interiéri.
Povrch hliník, vyleštený s ochranným rámom pre podlahovú krytinu 3 mm. Pre montážnu hĺbku 65 mm.
Geräteeinsatz mit Tubus für nass gepflegte Böden 3-zügig, für den Einbau eines Montageträgers MT9. 3 Abdeckplatten vom Typ APMT5 können eingebaut werden. Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Oberfläche Aluminium glanzgedreht mit einer Bodenbelagsaussparung von 3 mm. Für eine Einbautiefe von 65 mm.
-
- Technické údaje
-
Technické údaje

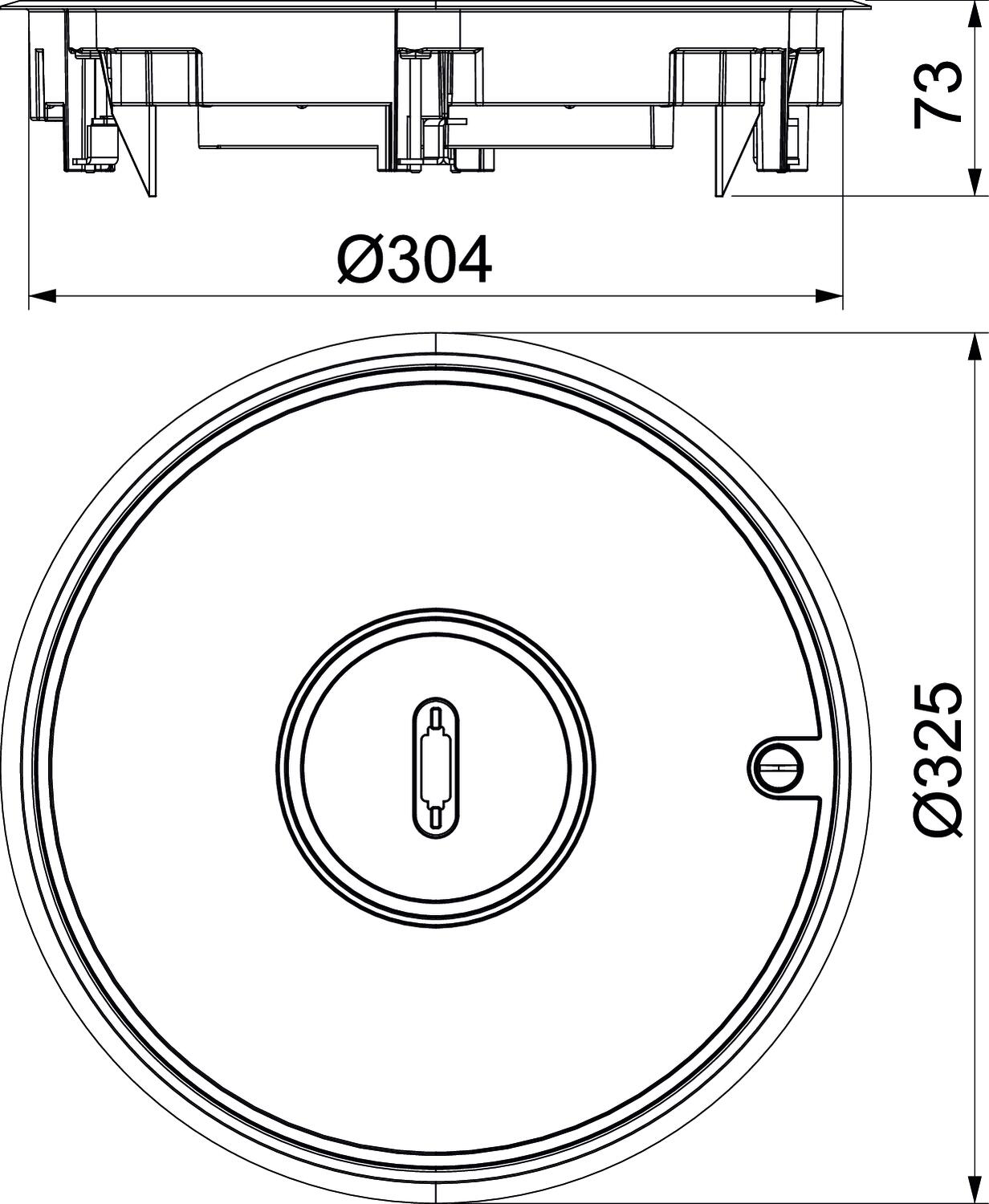

Certifikáty VDE Hrúbka podlahovej krytiny 3 mm Krytie (IP) v nepoužitom stave IP45 Krytie (IP) v použitom stave IP20 Materiál Hliníkový tlakový odliatok Mechanizmus otvárania Otočná západka Menovitá veľkosť pre prístrojové jednotky R9 Montážny priemer 305 Možnosť osadenia tesnenia áno Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 12 Rozmer Ø325x73 S rámom pre podlahovú krytinu áno Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 10 000 N Vhodné na mokrú údržbu áno Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 325 mm Vyhotovenie oblá Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou áno Vyhotovenie výstup vedenia Zápustný tubus Výška podlahy min. 80 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

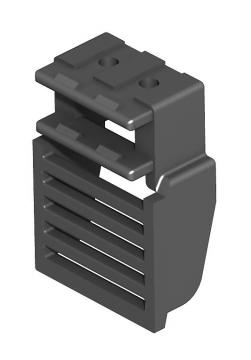

Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus - Na stiahnutie
-
List technických údajov GRAF9-2 BA3 / 7405743 , 0.28MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GRAF9 , 0.28MB , pdfNávod na použitie Návod na použitie PF-G , 2.00MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
