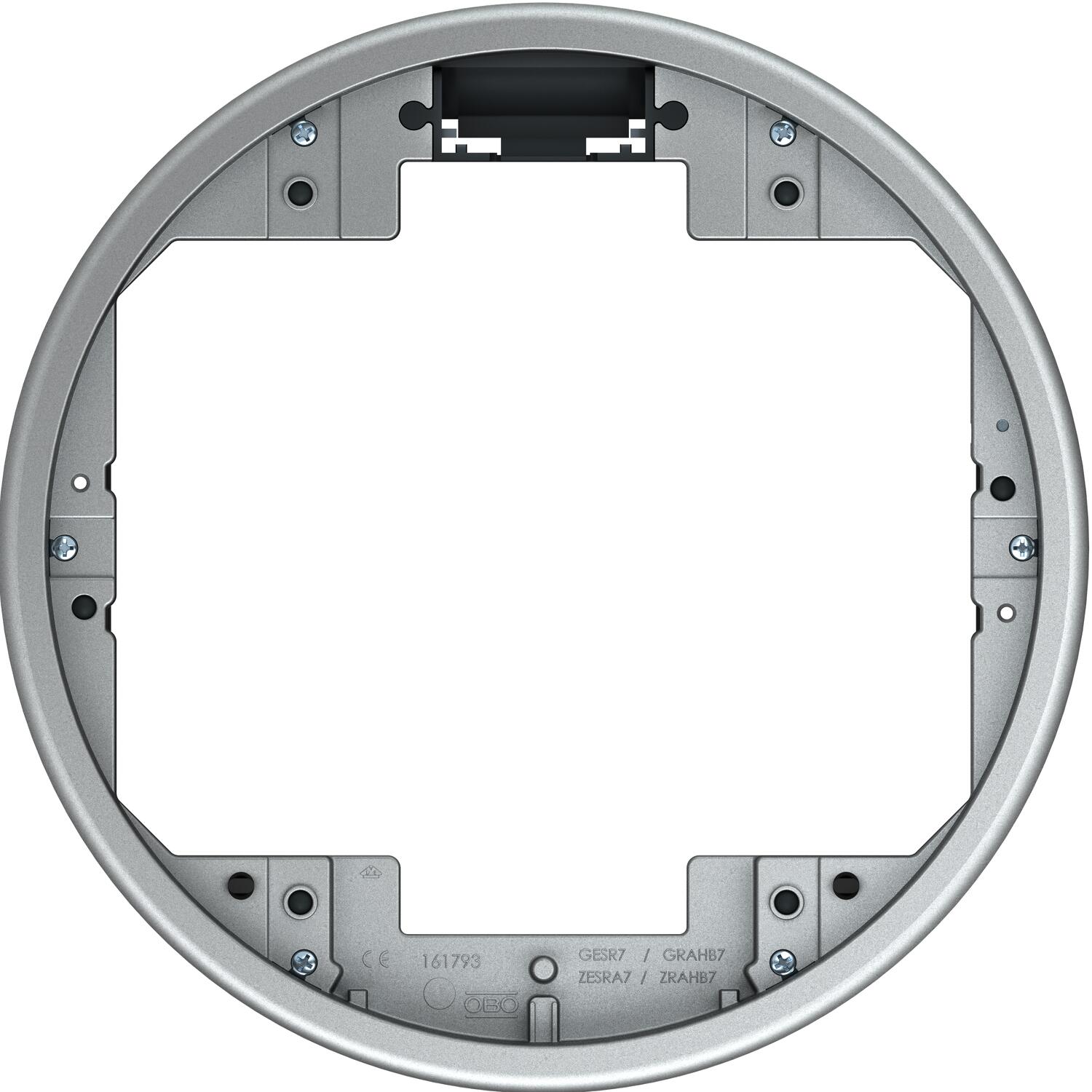

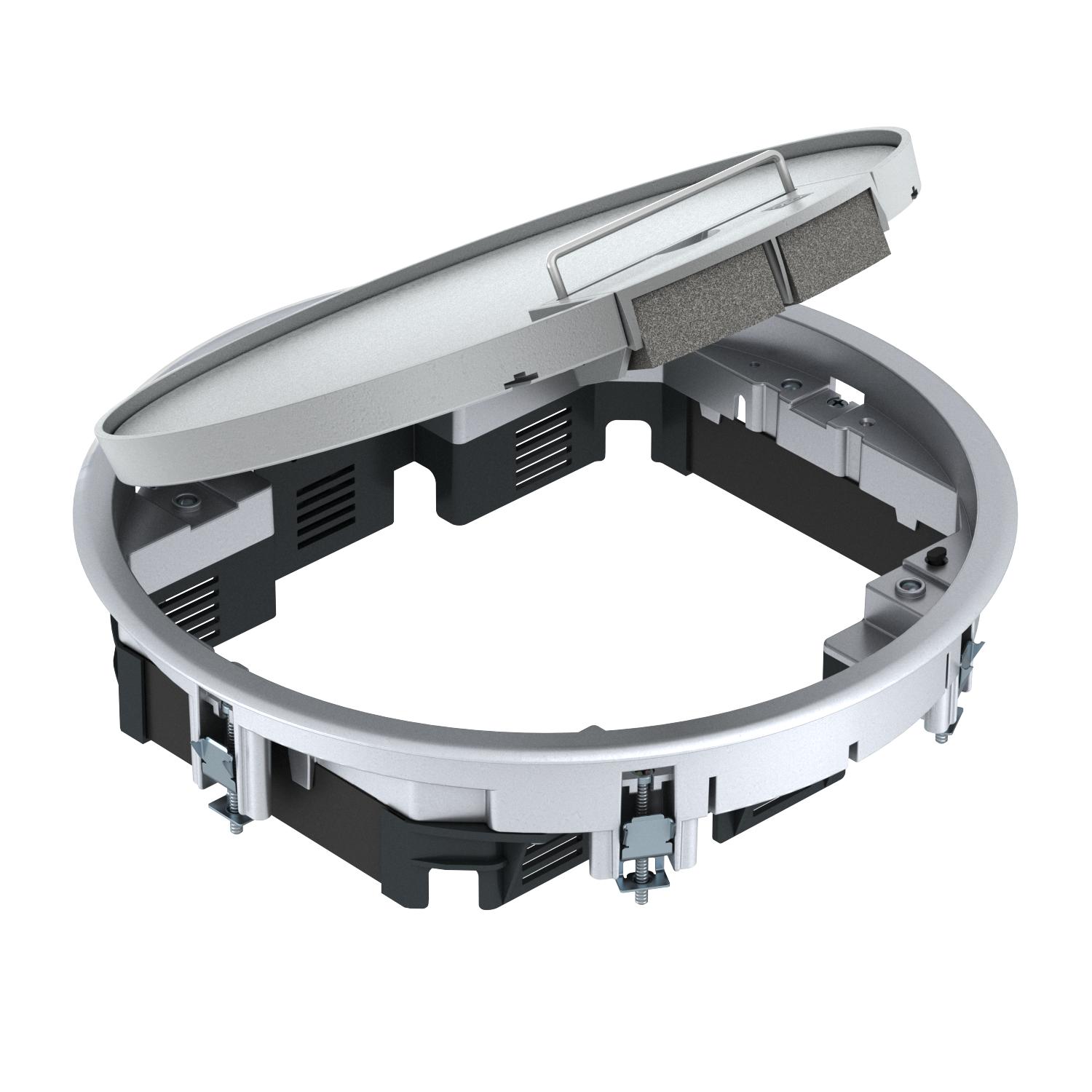

Prístrojová jednotka GESRA7/10 s držadlom
Výr. č. 7405544 | EAN 4012195104261
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 10 jednotlivých prístrojov Modul 45 v 2 univerzálnych nosičoch UT3 a UT4, použitie v kanálových systémoch a systémových podlahách v interiéri.
Výstup pre šnúru z polyamidu RAL 9011
Ochranný rám pre podlahovú krytinu v sklopnom veku 10 mm redukovateľný prostredníctvom priloženého medzikusu z tvrdej drevovláknitej dosky na 5 mm.
-
- Technické údaje
-
Technické údaje
Certifikáty VDE Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Hliníkový tlakový odliatok Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky R7 Montážna hĺbka 78 mm Montážny priemer 275 Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 10 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø294x71 S rámom pre podlahovú krytinu áno Stupeň krytia kód IK IK10 Typ montážneho systému UT3 / UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 10 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 294 mm Vyhotovenie oblá Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 78 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus - Na stiahnutie
-
List technických údajov GESRA7 10U / 7405544 , 0.22MB , pdfEÚ Vyhlásenie o zhode GESRA7 10U / 7405544 , 0.15MB , pdfREACH Vyhlásenie o zhode GESRA7 10U / 7405544 , 0.13MB , pdfRoHS Vyhlásenie o zhode GESRA7 10U / 7405544 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
