Podpera pre vysokú záťaž DSSL 32 | 75 | 110

morepic-1

morepic-2

Podpera pre vysokú záťaž DSSL

Výr. č. 7410581 | EAN 4012196540914

Výr. č. / Typ

Šírka	32 mm

Výška mazaniny min.

Výška mazaniny max.

Popis produktu

Popis produktu

Podpery pre vysokú záťaž zosilňujú rohové oblasti krabice pod podlahou typu UZD-3 pri zvýšených požiadavkách na zaťaženie.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	2,6256 kg CO₂e / 4 Kus
Dĺžka	155 mm
Materiál	Oceľ
Povrch	pásovo zinkované
Rozmer	75/110

Šírka	32 mm
Vyhotovenie s veľkou nosnosťou	áno
Výška	67 mm
Výška mazaniny max.	110 mm
Výška mazaniny min.	75 mm

Všetky typy

Všetky typy

Typ	Šírka	Výška mazaniny min.	Výška mazaniny max.	Výr. č.	Množstvo	najm. PJ
DSSL2 75	32 mm	75 mm	110 mm	7410581	BJ	1 BJ
DSSL2 105	32 mm	105 mm	140 mm	7410583	BJ	1 BJ
DSSL2 135	32 mm	135 mm	170 mm	7410585	BJ	1 BJ
DSSL2 165	32 mm	165 mm	200 mm	7410587	BJ	1 BJ
DSSL2 195	32 mm	195 mm	230 mm	7410589	BJ	1 BJ

Na stiahnutie

List technických údajov DSSL2 75 / 7410581 , 0.22MB , pdf

Katalóg Podlahové inštalačné systémy a aplikácie pod podlahu , 42.28MB , pdf

EÚ Vyhlásenie o zhode DSSL2 75 / 7410581 , 0.17MB , pdf

Vyhlásenie o zhode Spojeného kráľovstva DSSL2 75 / 7410581 , 0.14MB , pdf

Na stiahnutie

REACH Vyhlásenie o zhode DSSL2 75 / 7410581 , 0.12MB , pdf

Na stiahnutie

RoHS Vyhlásenie o zhode DSSL2 75 / 7410581 , 0.12MB , pdf

Na stiahnutie

Schválenie symbolov Souhlas s použitím značky VDE pro kazety pro vysoká zatížení , 0.12MB , pdf

Na stiahnutie

Návod na montáž Heavy-load system , 6.72MB , pdf

Návod na montáž Heavy-duty cassettes, supports , 3.28MB , pdf

Na stiahnutie

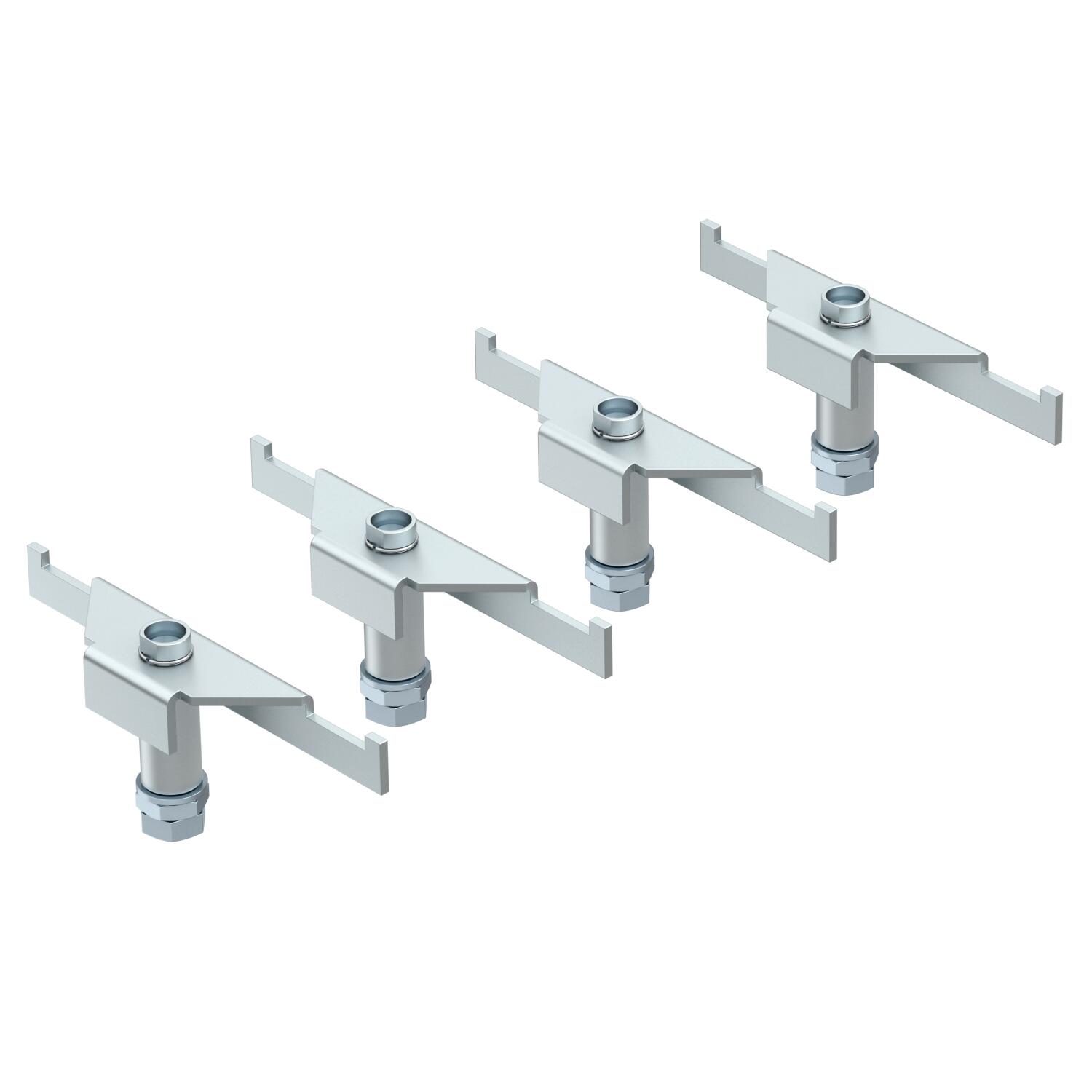

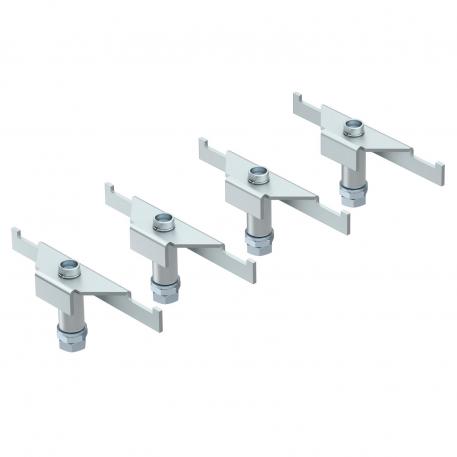

Grafika produktu DSSL2 75 / 7410581, 48.77 kB, jpg

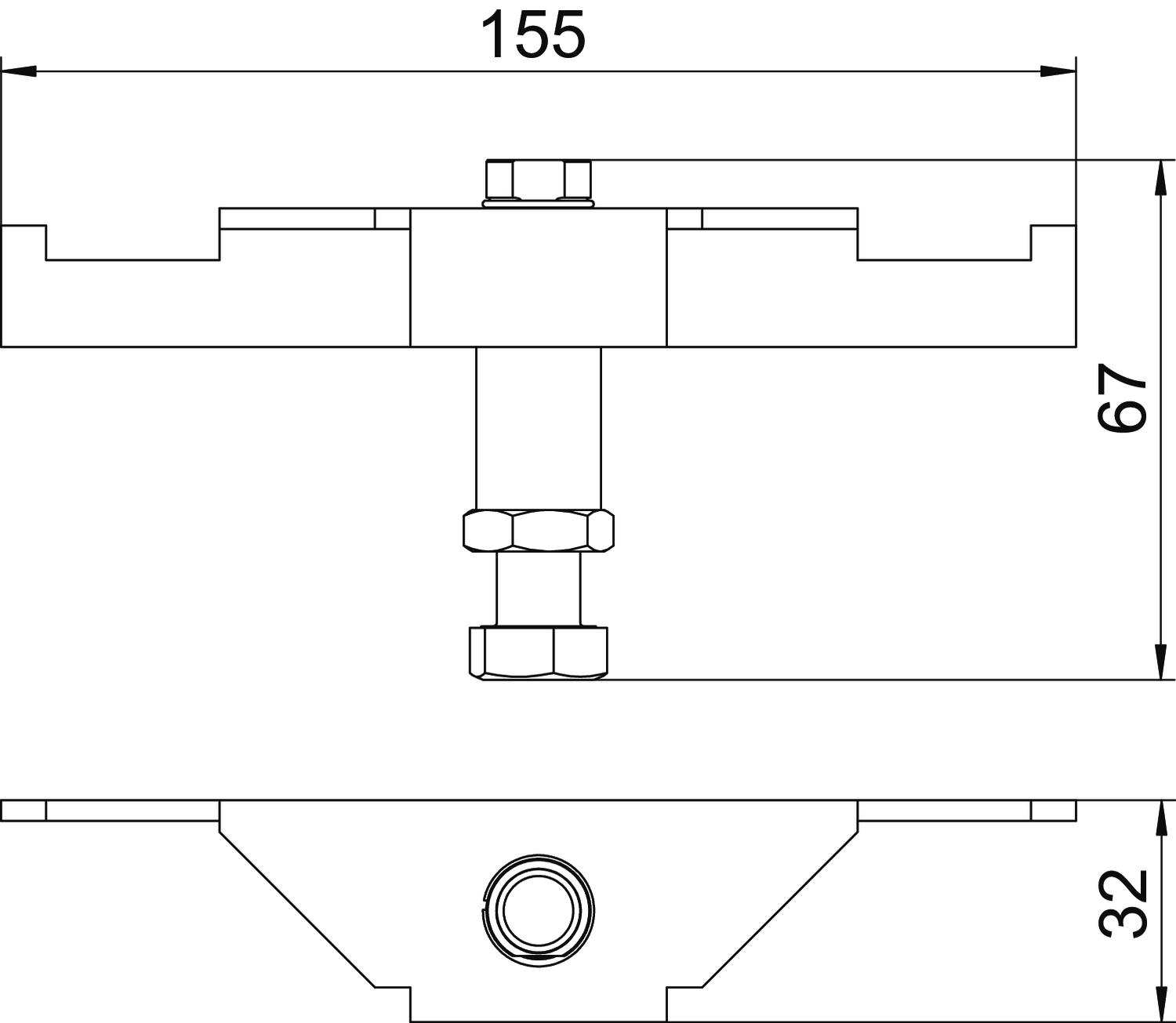

Dimenzovaný výkres DSSL2 75 / 7410581, 57.83 kB, jpg

Pre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
