Podložka 16 | | 8,4 | 1,6 | M8

morepic-1

morepic-2

Podložka

Výr. č. 3402088 | EAN 4012195300076

Výr. č. / Typ

Rozmer D min.

Rozmer d

Rozmer h

Závit

Popis produktu

Popis produktu

Podložka podle DIN 125 tvar A pro univerzální použití.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	0,0055 kg CO₂e / 1 Kus
Dierovaný tvar	oblá
Fazetový	nie
Hrúbka materiálu	1,6 mm
Hrúbka plechu	0,06 in
Materiál	Oceľ
Povrch	galvanicky zinkované

Rozmer	M8
Rozmer d	8,4 mm
Rozmer D min.	16 mm
Rozmer h	1,6 mm
tvrdený	nie
Závit	M8

Všetky typy

Všetky typy

Typ	Rozmer D min.	Rozmer d	Rozmer h	Závit	Výr. č.	Množstvo	najm. PJ
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Kus	100 Kus
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Kus	100 Kus
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Kus	100 Kus
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Kus	100 Kus

Na stiahnutie

List technických údajov WS M8 D16 G / 3402088 , 0.17MB , pdf

Príručka Požiarna ochrana v elektrotechnike – príručka pre nehorľavé inštalácie v budovách , 2.10MB , pdf

Brožúra False ceiling installations , 2.70MB , pdf

Katalóg Fastening materials , 19.78MB , pdf

EÚ Vyhlásenie o zhode WS M8 D16 G / 3402088 , 0.06MB , pdf

Na stiahnutie

REACH Vyhlásenie o zhode WS M8 D16 G / 3402088 , 0.12MB , pdf

Na stiahnutie

RoHS Vyhlásenie o zhode WS M8 D16 G / 3402088 , 0.12MB , pdf

Na stiahnutie

Grafika produktu WS M8 D16 G / 3402088, 16.16 kB, jpg

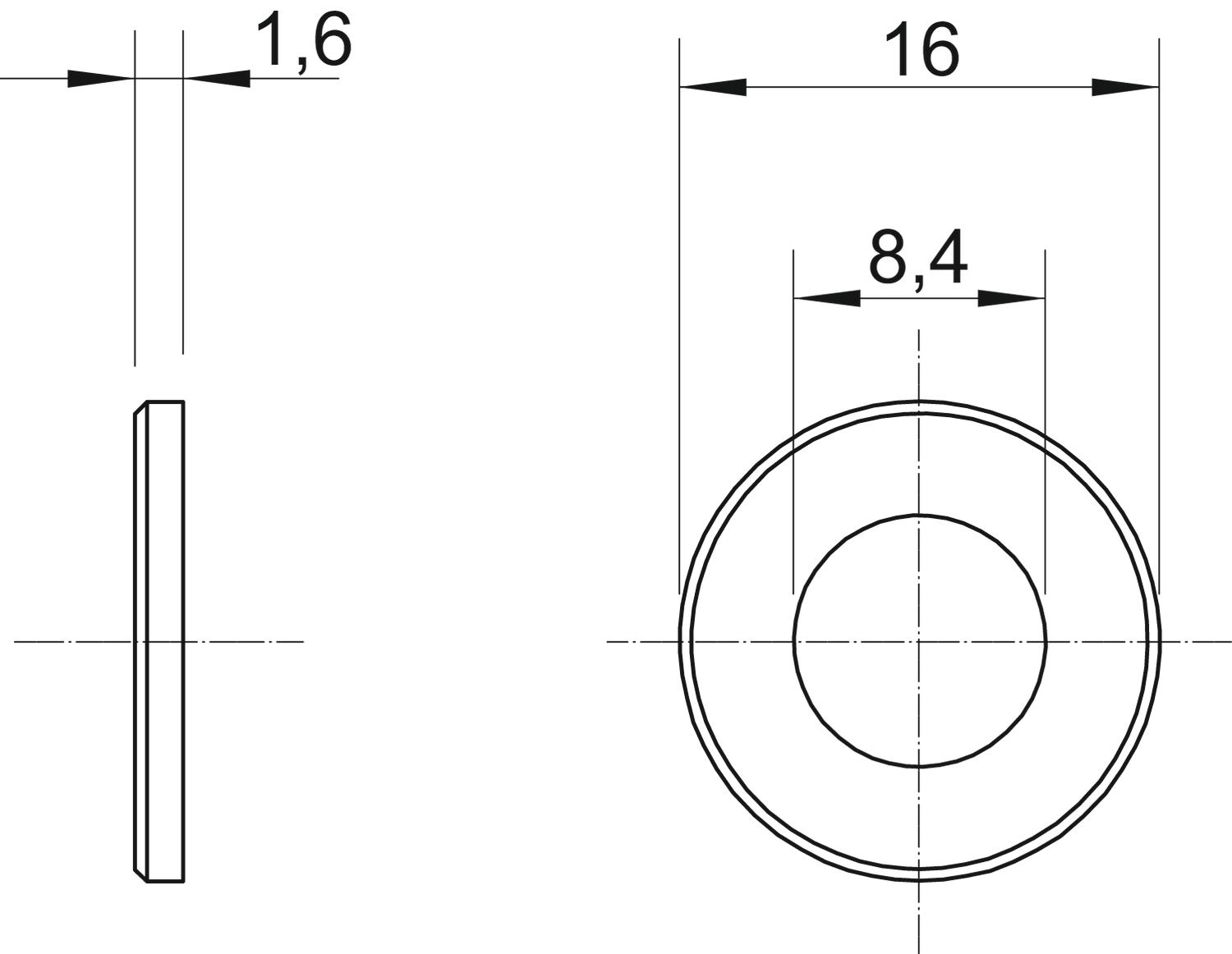

Dimenzovaný výkres WS M8 D16 G / 3402088, 61.87 kB, jpg

WS M8 D16 G / 3402088
