Podlahová krabice UGD350-3 pro GESR9/55
Výr. č. 7410064 | EAN 4012195678779
- Popis produktu
-
Popis produktuPodlahová přístrojová krabice s montážním víkem a plným víkem, s bočnicemi z ocelového plechu. Pro vestavbu čtvercové přístrojové jednotky GES9 55 do mazaniny o výšce od 55 mm. Dá se plynule nivelovat na výšku mazaniny a mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Se zaváděcími otvory pro trubky na každé straně: 7× M20, 3× M25, 4× M32. Využitelná velikost trubek při systémové výšce 55 mm: M20.
-
- Technické údaje
-
Technické údaje

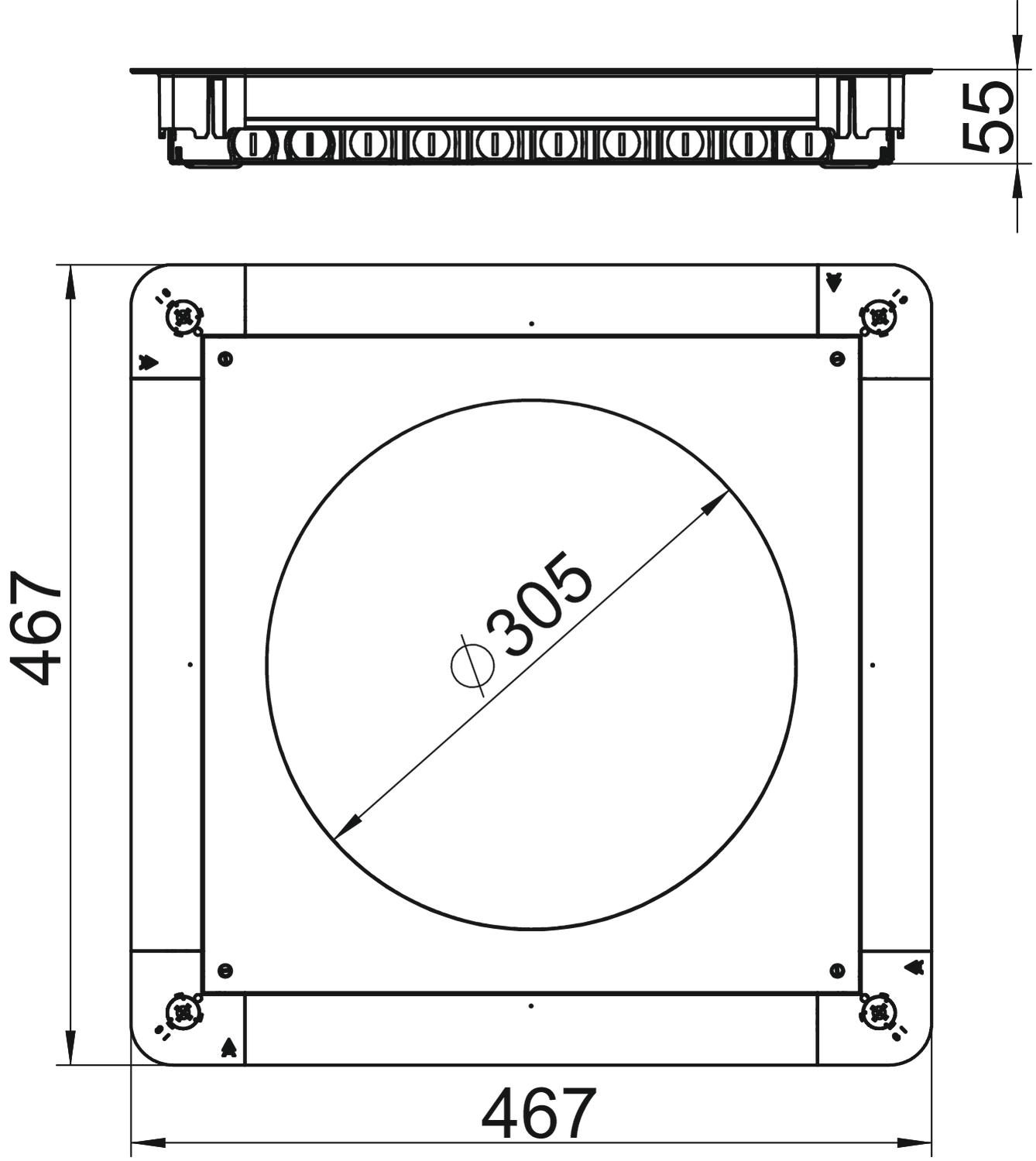

CO₂ stopa (GWP) od kolísky po bránu 25,4818 kg CO₂e / 1 Kus Inštalačný otvor pre podlahovú nádrž nie Materiál Oceľ Menovitá veľkosť 350 mm Menovitá veľkosť pre prístrojové jednotky R9 Montážny otvor pre montážnu jednotku oblá Možnosť demontáže pre montáž inštalačných prístrojov Možnosť osadenia tesnenia nie Možnosť zapustenia do roviny s podlahou áno Nivelačný rozsah max. 80 mm Nivelačný rozsah min. 55 mm Oddeliteľné nie Plechové dno áno Povrch pásovo zinkované pre prípojku rúry áno Rozmer 467x467x55 Rozmer A 467 mm Rozmer B 467 mm Rozmer d Ø 305 mm Rozmer h 55 mm Šírka kanálu max. 350 mm Šírka kanálu min. 190 mm Údržba dna suchá Vhodné na podlahový kanál nie Vhodné na podpodlahový kanál prekrytý mazaninou nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vyhotovenie veka oblá Výška mazaniny max. 80 mm Výška mazaniny min. 55 mm - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Prístrojová jednotka štvorcová pre výšku mazaniny 55 mm
GES9 55U V 7011 7405037 1 Kus
Prístrojová jednotka štvorcová pre výšku mazaniny 55 mm
GES9 55U V 9011 7405039 1 Kus
Prístrojová jednotka okrúhla pre výšku mazaniny 55 mm
GESR9 55U V 7011 7405047 1 Kus
Prístrojová jednotka okrúhla pre výšku mazaniny 55 mm
GESR9 55U V 9011 7405049 1 Kus - Na stiahnutie
-
List technických údajov UGD55 350-3R9R / 7410064 , 0.20MB , pdfEÚ Vyhlásenie o zhode UGD55 350-3R9R / 7410064 , 0.13MB , pdfREACH Vyhlásenie o zhode UGD55 350-3R9R / 7410064 , 0.13MB , pdfRoHS Vyhlásenie o zhode UGD55 350-3R9R / 7410064 , 0.13MB , pdfNávod na montáž Kanálový systém do mazaniny EÜK , 19.88MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
