Podlahová krabice UGD350-3 pro GES9/55
Výr. č. 7410062 | EAN 4012195678762
- Popis produktu
-

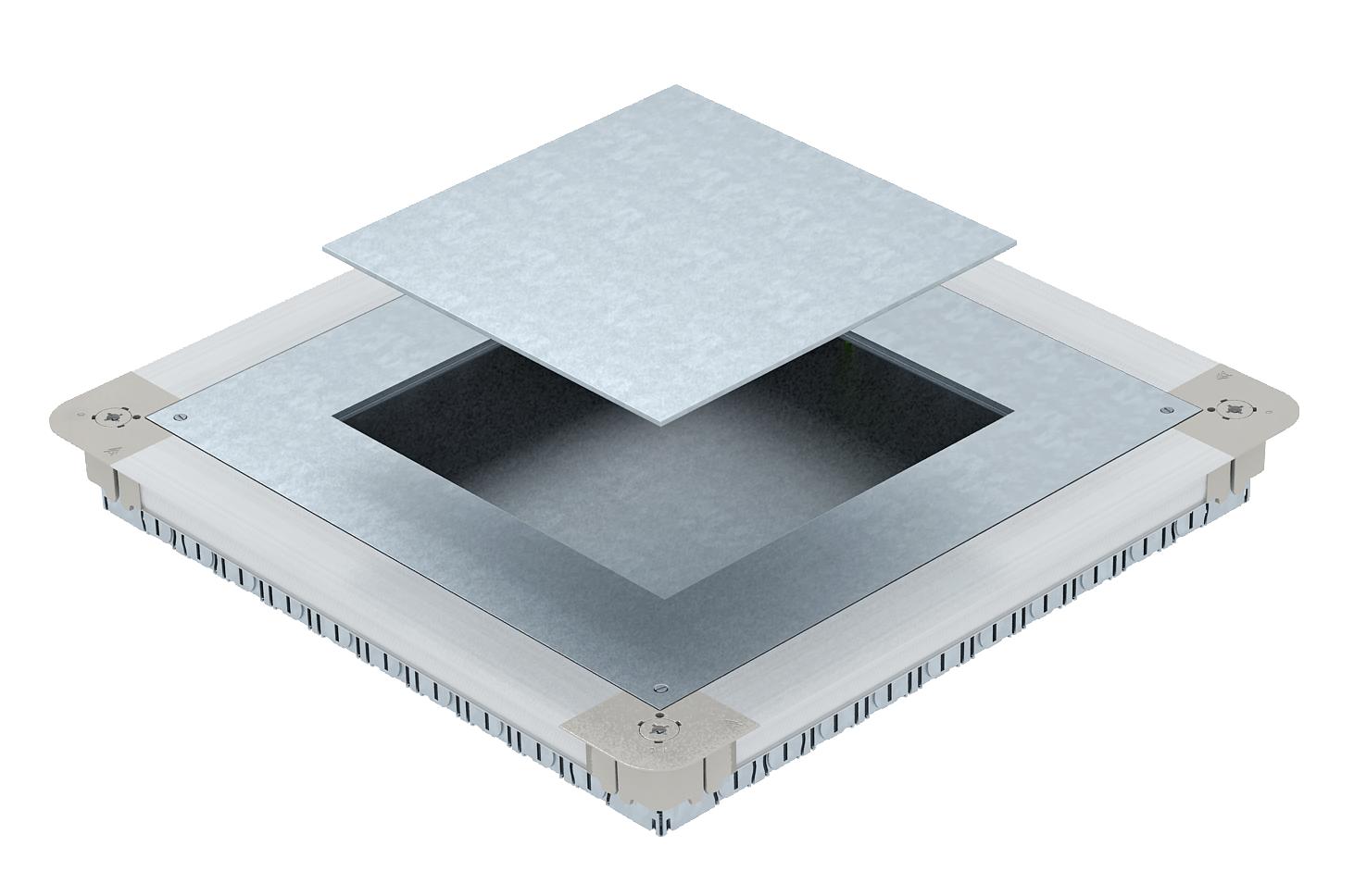

Popis produktuPodlahová přístrojová krabice s montážním víkem a plným víkem, s bočnicemi z ocelového plechu. Pro vestavbu čtvercové přístrojové jednotky GES9 55 do mazaniny o výšce od 55 mm. Dá se plynule nivelovat na výšku mazaniny a mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Se zaváděcími otvory pro trubky na každé straně: 7× M20, 3× M25, 4× M32. Využitelná velikost trubek při systémové výšce 55 mm: M20.
-
- Technické údaje
-
Technické údaje

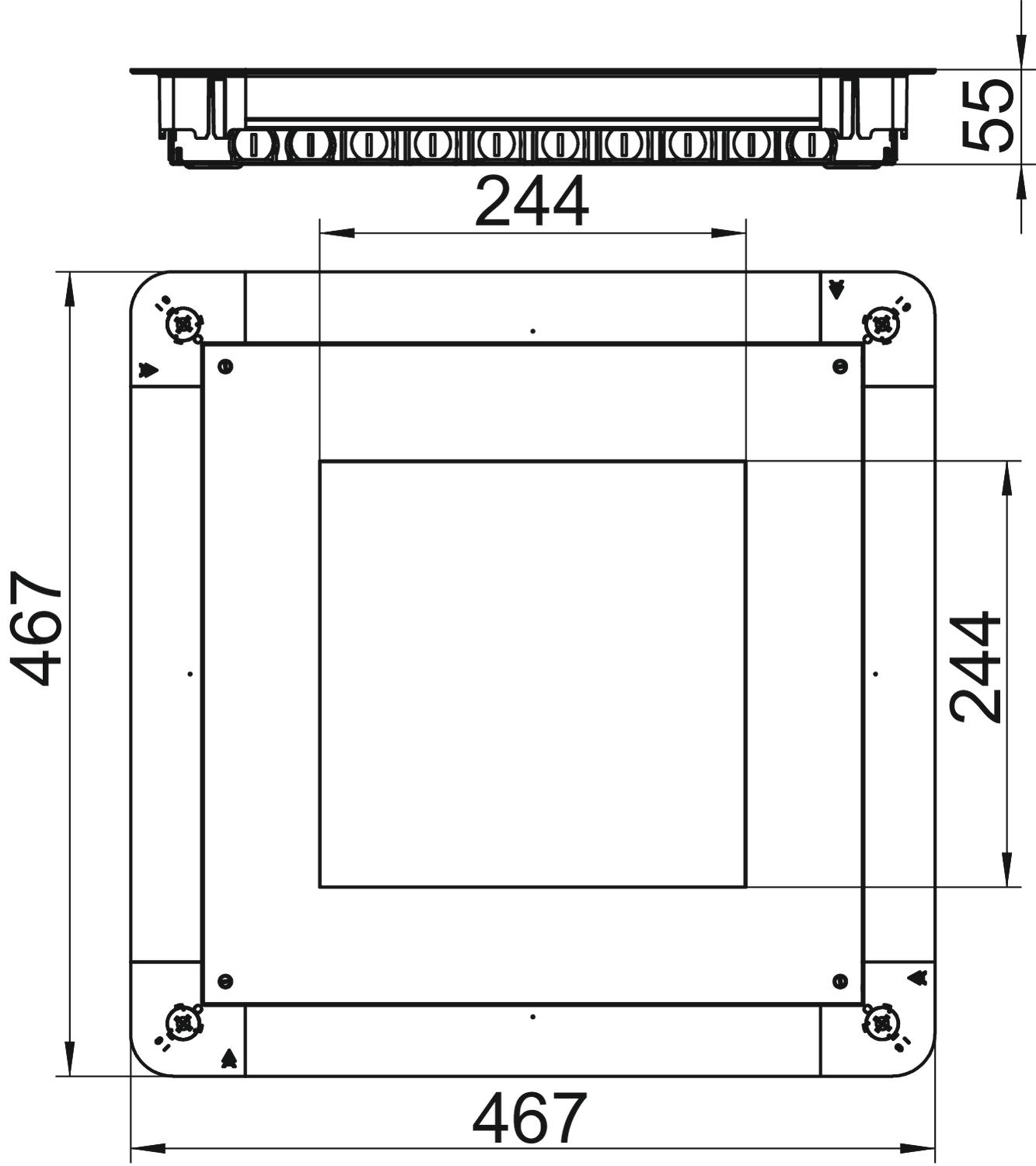

CO₂ stopa (GWP) od kolísky po bránu 22,8686 kg CO₂e / 1 Kus Inštalačný otvor pre podlahovú nádrž nie Materiál Oceľ Menovitá veľkosť 350 mm Menovitá veľkosť pre prístrojové jednotky 9 Montážny otvor pre montážnu jednotku štvorcový Možnosť demontáže pre montáž inštalačných prístrojov Možnosť osadenia tesnenia nie Možnosť zapustenia do roviny s podlahou áno Nivelačný rozsah max. 80 mm Nivelačný rozsah min. 55 mm Oddeliteľné nie Plechové dno áno Povrch pásovo zinkované pre prípojku rúry áno Rozmer 467x467x55 Rozmer a 244 mm Rozmer A 467 mm Rozmer b 244 mm Rozmer B 467 mm Rozmer h 55 mm Šírka kanálu max. 350 mm Šírka kanálu min. 190 mm Údržba dna suchá Vhodné na podlahový kanál nie Vhodné na podpodlahový kanál prekrytý mazaninou nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vyhotovenie veka štvorcový Výška mazaniny max. 80 mm Výška mazaniny min. 55 mm - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Prístrojová jednotka štvorcová pre výšku mazaniny 55 mm
GES9 55U V 7011 7405037 1 Kus
Prístrojová jednotka štvorcová pre výšku mazaniny 55 mm
GES9 55U V 9011 7405039 1 Kus
Prístrojová jednotka okrúhla pre výšku mazaniny 55 mm
GESR9 55U V 7011 7405047 1 Kus
Prístrojová jednotka okrúhla pre výšku mazaniny 55 mm
GESR9 55U V 9011 7405049 1 Kus - Na stiahnutie
-
List technických údajov UGD55 350-3 9R / 7410062 , 0.21MB , pdfEÚ Vyhlásenie o zhode UGD55 350-3 9R / 7410062 , 0.13MB , pdfREACH Vyhlásenie o zhode UGD55 350-3 9R / 7410062 , 0.13MB , pdfRoHS Vyhlásenie o zhode UGD55 350-3 9R / 7410062 , 0.13MB , pdfNávod na montáž Kanálový systém do mazaniny EÜK , 19.88MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
