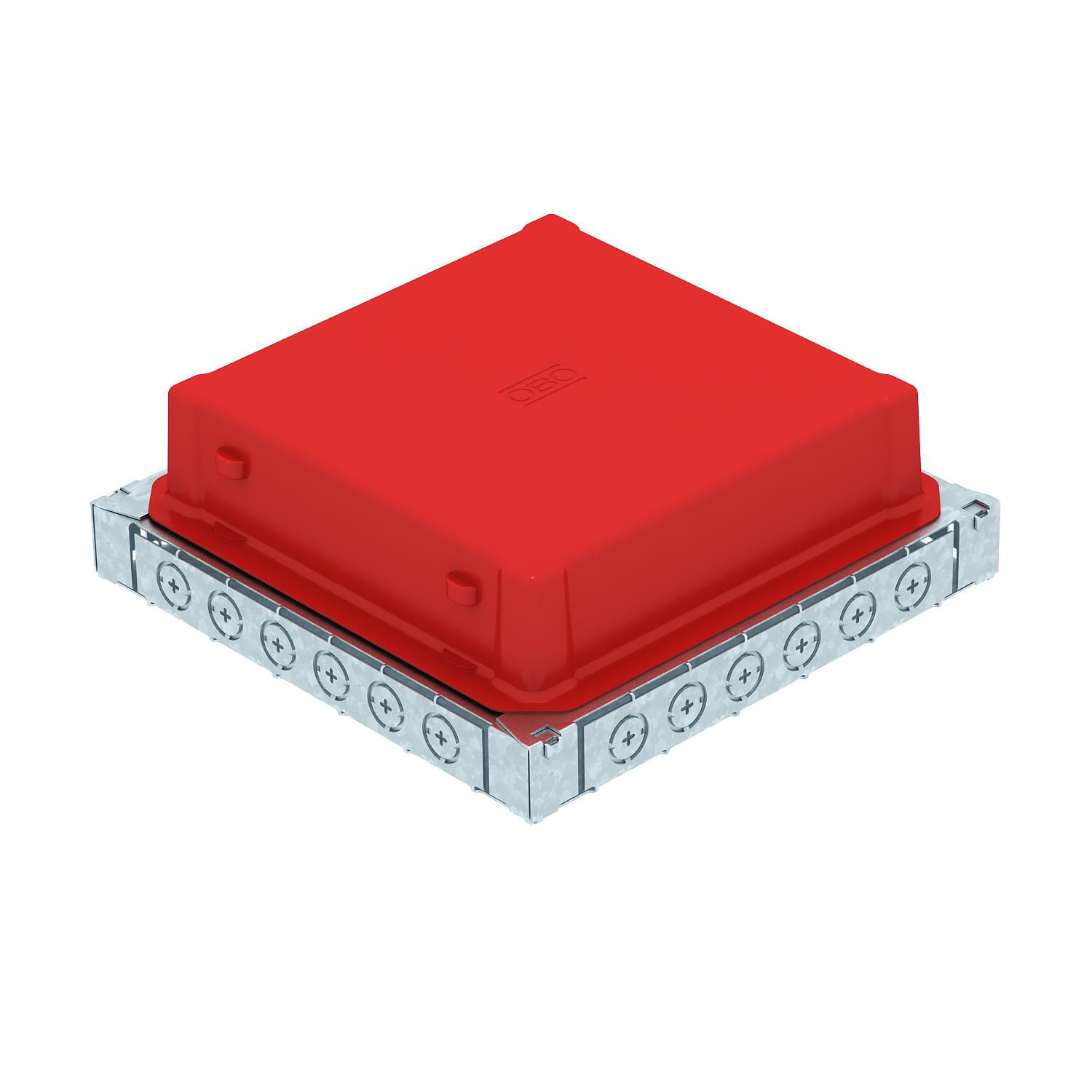

Podlahová krabice UDS9 pro instalační trubku a kovový kanál
Výr. č. 7400353 | EAN 4012195729839
- Popis produktu
-
Popis produktuPodlahová připojovací krabice s pevným a neměnným montážním otvorem pro vestavnou jednotku jmenovité velikosti 9. Montážní otvor se zhotovuje prostřednictvím zvukové výplně, která je součástí dodávky. Podlahová krabice disponuje montážními otvory pro 2- nebo 3 komorový podlahový kanál z ocelového plechu jmenovité velikosti 25038 a šest instalačních trubek M20 nebo M25 na všech čtyřech stranách. Krabice jsou v zásadě vhodné pro použití v nástavbách podlah s cementovou mazaninou a vestavnou výškou do 105 mm.
-
- Technické údaje
-
Technické údaje

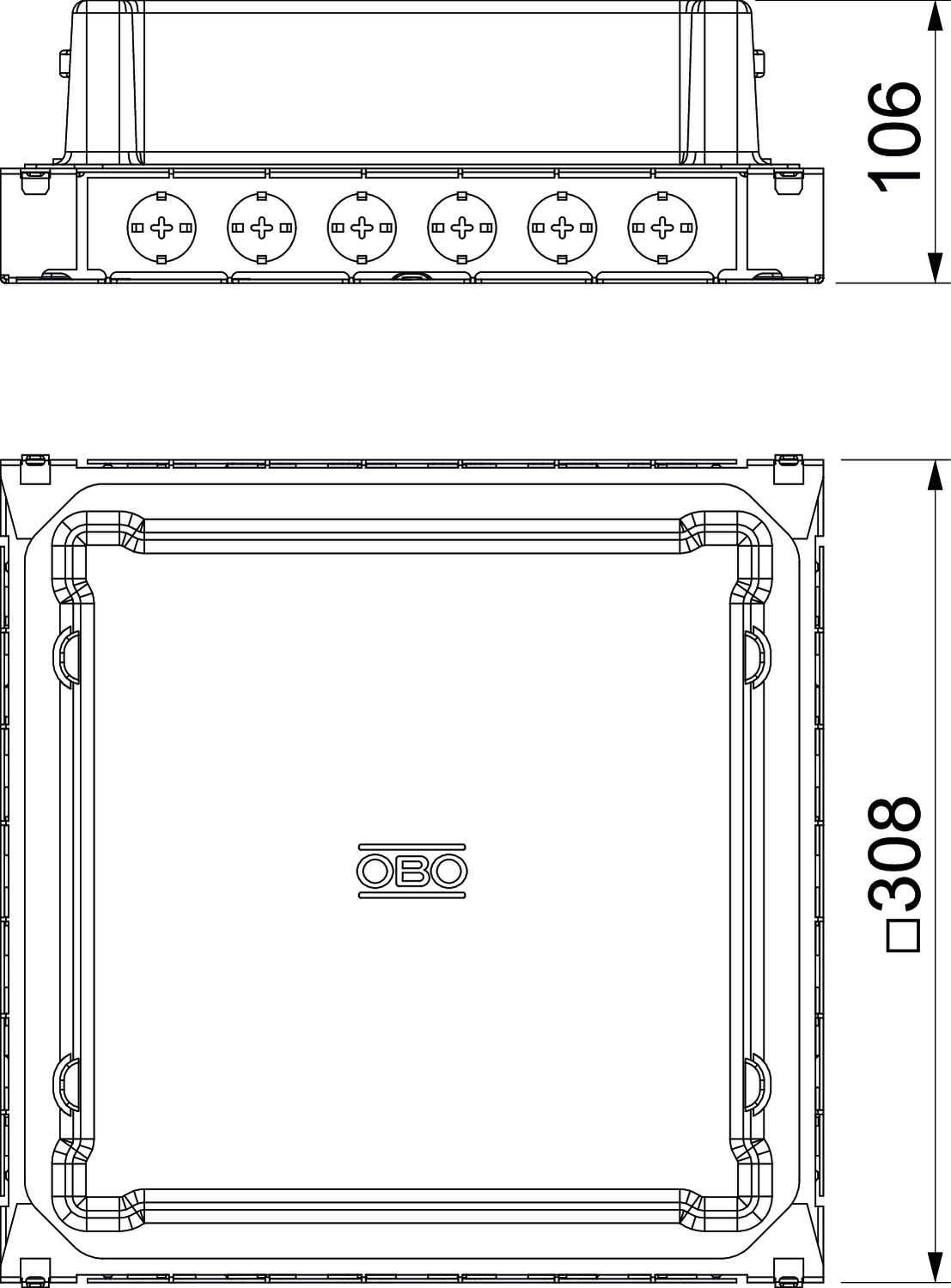

CO₂ stopa (GWP) od kolísky po bránu 7,9691 kg CO₂e / 1 Kus Inštalačný otvor pre podlahovú nádrž nie Krytie (IP) v použitom stave IP20 Materiál Oceľ Menovitá veľkosť 380 mm Menovitá veľkosť pre prístrojové jednotky 9 Montážny otvor pre montážnu jednotku štvorcový Možnosť osadenia tesnenia nie Možnosť zapustenia do roviny s podlahou nie Nivelačný rozsah max. 106 mm Nivelačný rozsah min. 62 mm Oddeliteľné nie Plechové dno nie Počet zabudovateľných prístrojov 1 Povrch pásovo zinkované pre prípojku rúry áno Rozmer 308x308x92 Šírka kanálu max. 250 mm Šírka kanálu min. 250 mm Vhodné na podlahový kanál nie Vhodné na podpodlahový kanál prekrytý mazaninou nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Výška kanála max. 38 mm Výška kanála min. 38 mm Výška mazaniny max. 100 mm Výška mazaniny min. 65 mm - Všetky typy
- Na stiahnutie
-
List technických údajov UDSSD 25038 9 / 7400353 , 0.20MB , pdfEÚ Vyhlásenie o zhode UDSSD 25038 9 / 7400353 , 0.16MB , pdfREACH Vyhlásenie o zhode UDSSD 25038 9 / 7400353 , 0.12MB , pdfRoHS Vyhlásenie o zhode UDSSD 25038 9 / 7400353 , 0.13MB , pdfSchválenie symbolov souhlas s užitím značky VDE pro EÜK-SN , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
