Podlahová krabice UDS4 pro instalační trubku a kovový kanál
Výr. č. 7400349 | EAN 4012195729778
- Popis produktu
-

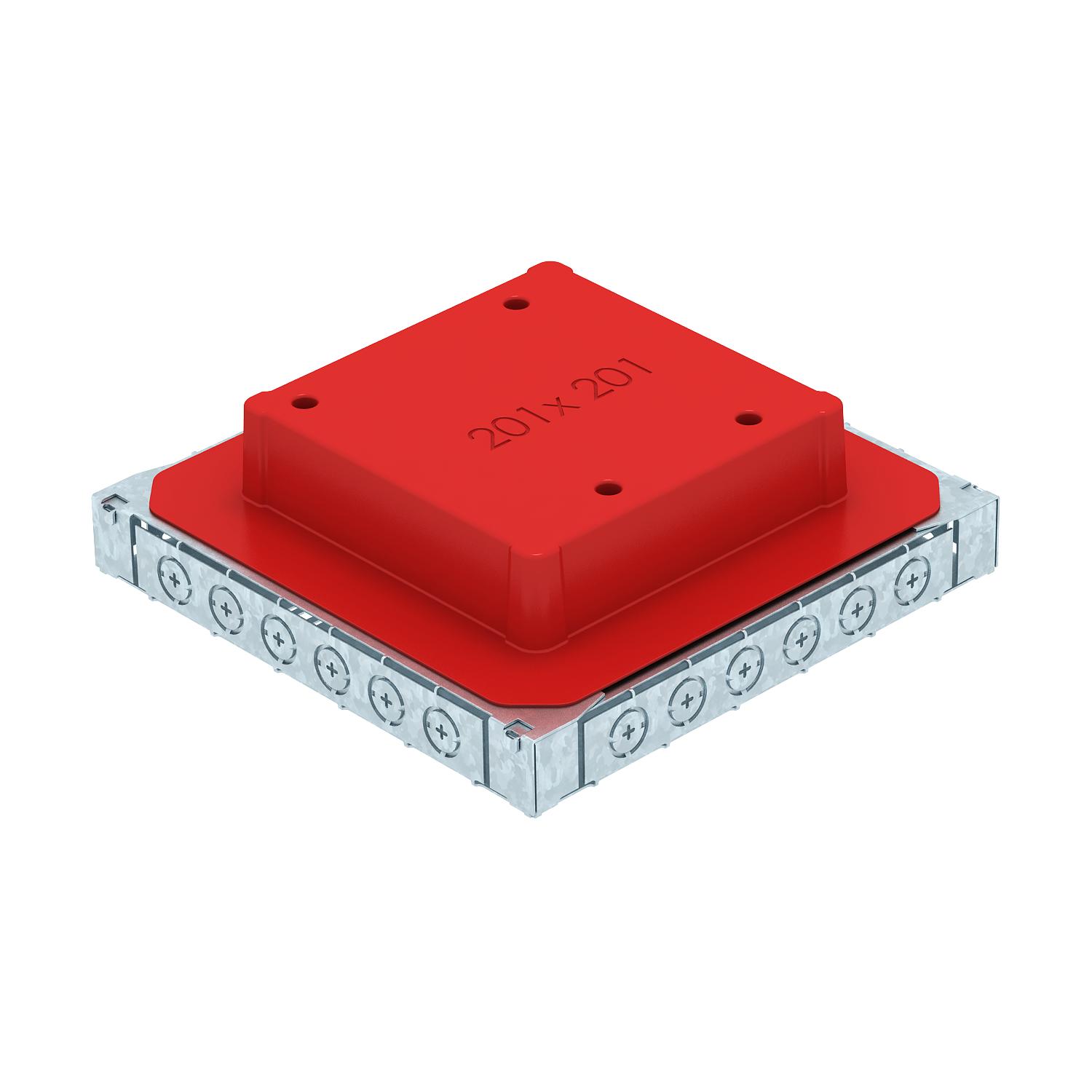

Popis produktuPodlahová připojovací krabice s pevným a neměnným montážním otvorem o rozměru 201 × 201 mm pro vestavnou jednotku jmenovité velikosti 4. Montážní otvor se zhotovuje prostřednictvím zvukové výplně, která je součástí dodávky. Podlahová krabice disponuje montážními otvory pro 2- nebo 3 komorový podlahový kanál z ocelového plechu jmenovité velikosti 25038 a šest instalačních trubek M20 nebo M25 na všech čtyřech stranách. Krabice je v zásadě vhodná pro použití v nástavbách podlah s cementovou mazaninou a vestavnou výškou do 90 mm.
-
- Technické údaje
-
Technické údaje

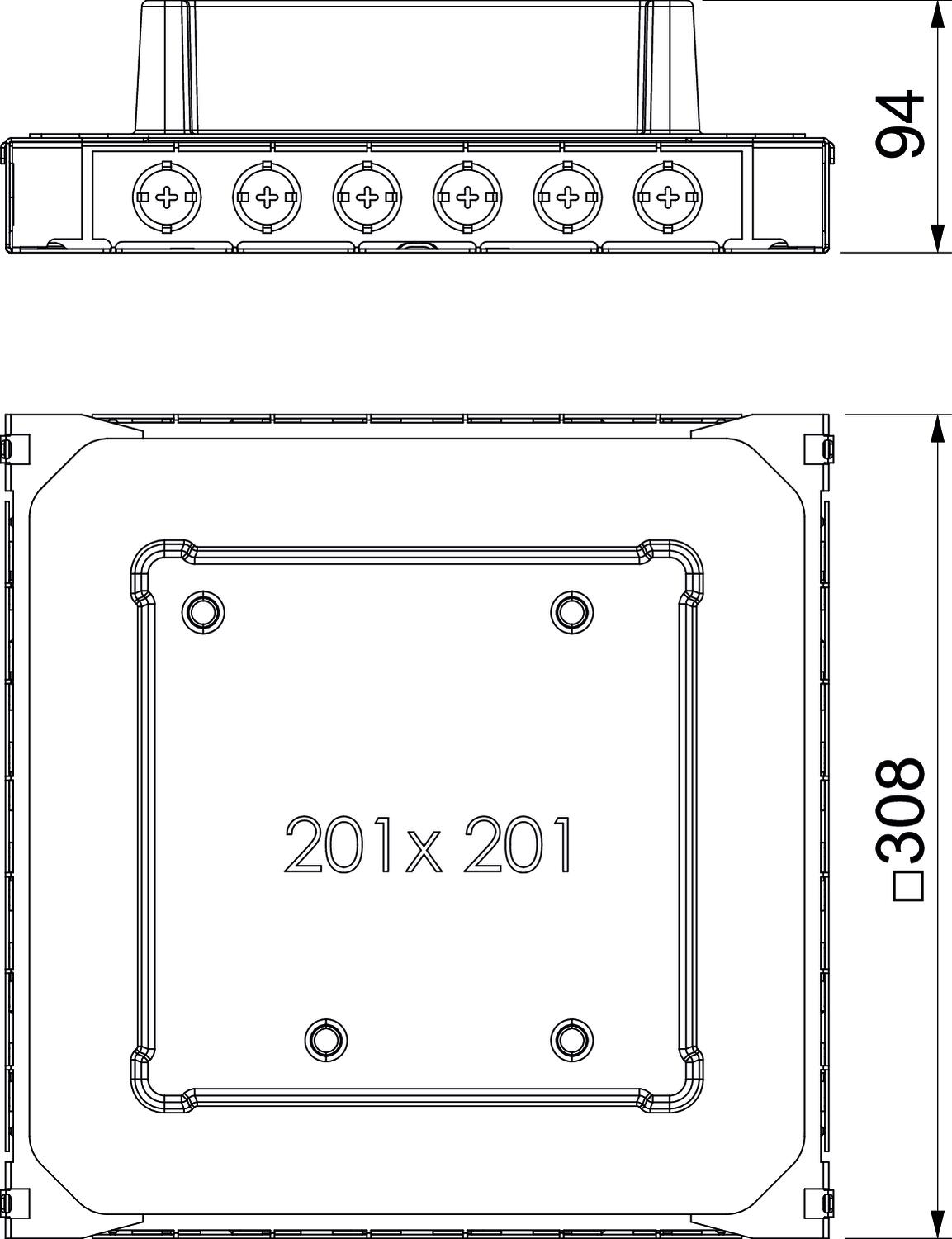

CO₂ stopa (GWP) od kolísky po bránu 9,8986 kg CO₂e / 1 Kus Dĺžka 308 mm Inštalačný otvor pre podlahovú nádrž nie Krytie (IP) v použitom stave IP20 Materiál Oceľ Menovitá veľkosť 308 mm Menovitá veľkosť pre prístrojové jednotky 4 Montážny otvor pre montážnu jednotku štvorcový Možnosť osadenia tesnenia áno Možnosť zapustenia do roviny s podlahou nie Nivelačný rozsah max. 95 mm Nivelačný rozsah min. 62 mm Oddeliteľné nie Plechové dno nie Počet zabudovateľných prístrojov 1 Povrch pásovo zinkované pre prípojku rúry áno Rozmer 308x308x92 Šírka 308 mm Šírka kanálu max. 250 mm Šírka kanálu min. 250 mm Vhodné na podlahový kanál nie Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Výška 92 mm Výška kanála max. 38 mm Výška kanála min. 38 mm Výška mazaniny max. 90 mm Výška mazaniny min. 65 mm - Všetky typy
- Na stiahnutie
-
List technických údajov UDSSD 25038 4 / 7400349 , 0.20MB , pdfEÚ Vyhlásenie o zhode UDSSD 25038 4 / 7400349 , 0.16MB , pdfREACH Vyhlásenie o zhode UDSSD 25038 4 / 7400349 , 0.12MB , pdfRoHS Vyhlásenie o zhode UDSSD 25038 4 / 7400349 , 0.13MB , pdfSchválenie symbolov souhlas s užitím značky VDE pro EÜK-SN , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
