Plné víko odbočného kanálu 800 | 250 | 40

morepic-1

morepic-2

Plné víko odbočného kanálu

Výr. č. 7404848 | EAN 4012195101260

Výr. č. / Typ

Dĺžka	800 mm

Šírka

Výška	40 mm

Popis produktu

Popis produktu

Plné víko na podlahu k zakrytí odbočného kanálu AIKA na podlahu, vhodné ke spodním dílům kanálu AIK/U. Víko kanálu se našroubuje na boční hliníkové profily spodního dílu kanálu. Zkosení víka přesahuje spodní díl kanálu v úhlu 45°.

Technické údaje

Rozmery

Dĺžka	800 mm
Funkcia	Odbočný diel
Materiál	Oceľ
Montážny otvor	bez
Povrch	pásovo zinkované
Rozmer b	324 mm

Rozmer h	37 mm
S presahom	áno
S pripájacím otvorom	nie
Šírka	250 mm
Vyhotovenie	Veko obojstranne skosené
Výška	40 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Výr. č.	Množstvo	najm. PJ
AIKA D 15040	800 mm	150 mm	40 mm	7404840	Kus	1 Kus
AIKA D 25040	800 mm	250 mm	40 mm	7404848	Kus	1 Kus

Na stiahnutie

List technických údajov AIKA D 25040 / 7404848 , 0.19MB , pdf

EÚ Vyhlásenie o zhode AIKA D 25040 / 7404848 , 0.13MB , pdf

Schválenie symbolov Značka schválenia VDE AIK , 0.18MB , pdf

Na stiahnutie

Grafika produktu AIKA D 25040 / 7404848, 39.74 kB, jpg

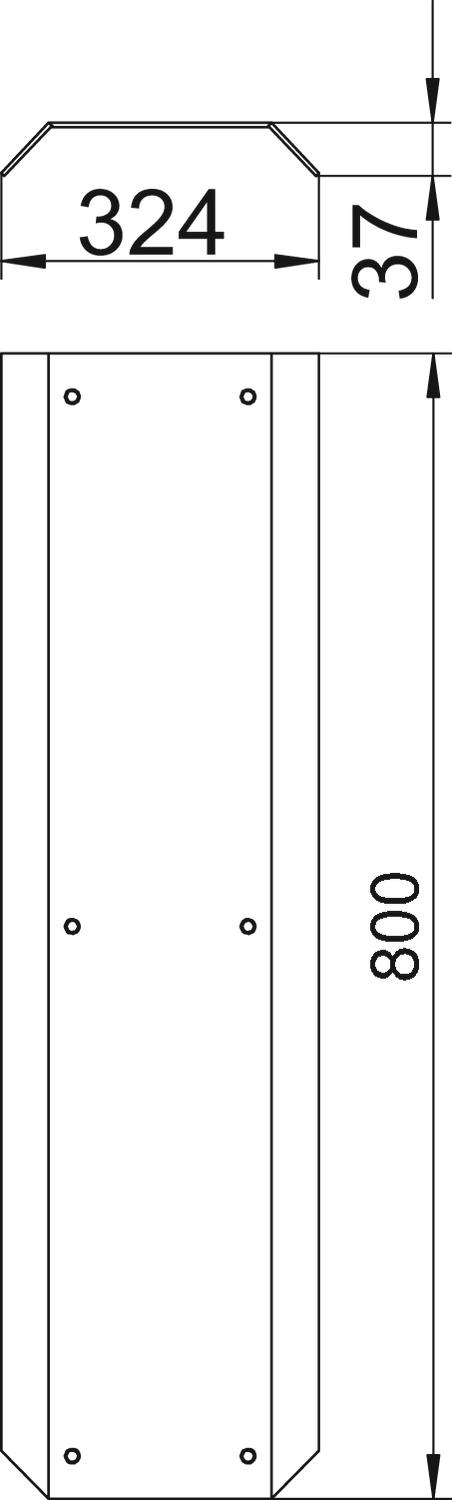

Dimenzovaný výkres AIKA D 25040 / 7404848, 34.11 kB, jpg
