Plné víko odbočného kanálu 800 | 150 | 40

morepic-1

morepic-2

Plné víko odbočného kanálu

Výr. č. 7404840 | EAN 4012195101215

Výr. č. / Typ

Dĺžka	800 mm

Šírka

Výška	40 mm

Popis produktu

Popis produktu

Plné víko na podlahu k zakrytí odbočného kanálu na podlahu AIK/A, vhodné ke spodním dílům kanálu AIK/U. Víko kanálu se našroubuje na hliníkové bočnice spodního dílu kanálu. Zešikmení víka přesahuje spodní díl kanálu v úhlu 45°.

Technické údaje

Rozmery

Dĺžka	800 mm
Funkcia	Odbočný diel
Materiál	Oceľ
Montážny otvor	bez
Povrch	pásovo zinkované
Rozmer b	224 mm

Rozmer h	37 mm
S presahom	áno
S pripájacím otvorom	nie
Šírka	150 mm
Vyhotovenie	Veko obojstranne skosené
Výška	40 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Výr. č.	Množstvo	najm. PJ
AIKA D 15040	800 mm	150 mm	40 mm	7404840	Kus	1 Kus
AIKA D 25040	800 mm	250 mm	40 mm	7404848	Kus	1 Kus

Na stiahnutie

List technických údajov AIKA D 15040 / 7404840 , 0.19MB , pdf

Schválenie symbolov Značka schválenia VDE AIK , 0.18MB , pdf

Na stiahnutie

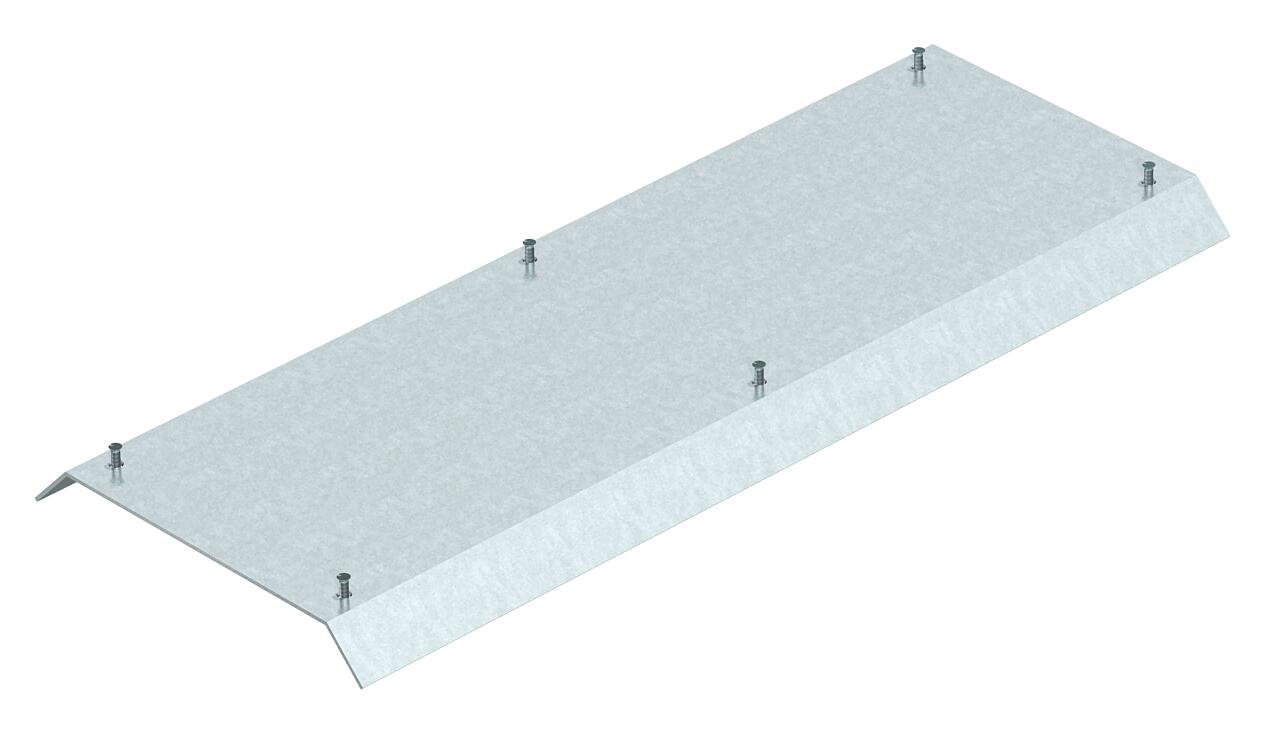

Grafika produktu AIKA D 15040 / 7404840, 39.74 kB, jpg

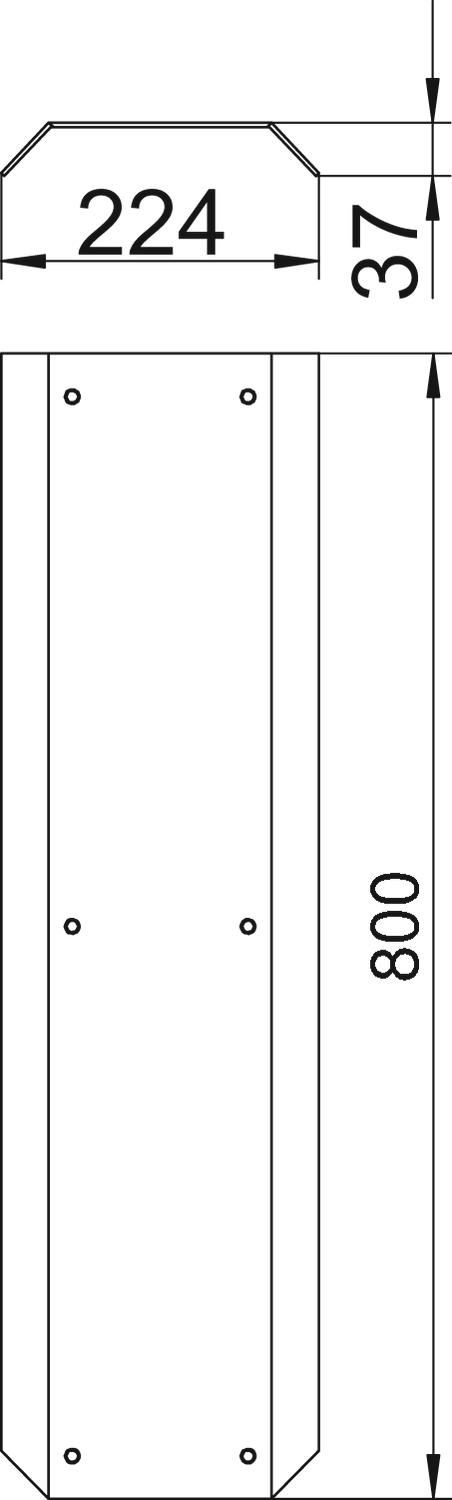

Dimenzovaný výkres AIKA D 15040 / 7404840, 34.13 kB, jpg

Pre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
