Přístrojový kryt odbočného kanálu 800 | 150 | 40

morepic-1

morepic-2

Přístrojový kryt odbočného kanálu

Výr. č. 7404852 | EAN 4012195101277

Výr. č. / Typ

Dĺžka	800 mm

Šírka

Výška	40 mm

Popis produktu

Popis produktu

Přístrojové přípojné víko pro spodní díl odbočného kanálu AIKA/U pro vestavbu přístrojového nástavce Telitank. Víko kanálu je sešroubováno s hliníkovými postranními profily. Sešikmení víka přesahuje spodní díl kanálu v úhlu 45°.

Technické údaje

Rozmery

Dĺžka	800 mm
Funkcia	Ostatné
Materiál	Oceľ
Montážny otvor	štvorcový
Povrch	pásovo zinkované
Rozmer b	224 mm

Rozmer h	37 mm
S presahom	áno
S pripájacím otvorom	nie
Šírka	150 mm
Vyhotovenie	Veko jednostranne skosené
Výška	40 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Výr. č.	Množstvo	najm. PJ
AIKA DAT 15040	800 mm	150 mm	40 mm	7404852	Kus	1 Kus
AIKA DAT 25040	800 mm	250 mm	40 mm	7404860	Kus	1 Kus

Na stiahnutie

List technických údajov AIKA DAT 15040 / 7404852 , 0.19MB , pdf

Schválenie symbolov Značka schválenia VDE AIK , 0.18MB , pdf

Na stiahnutie

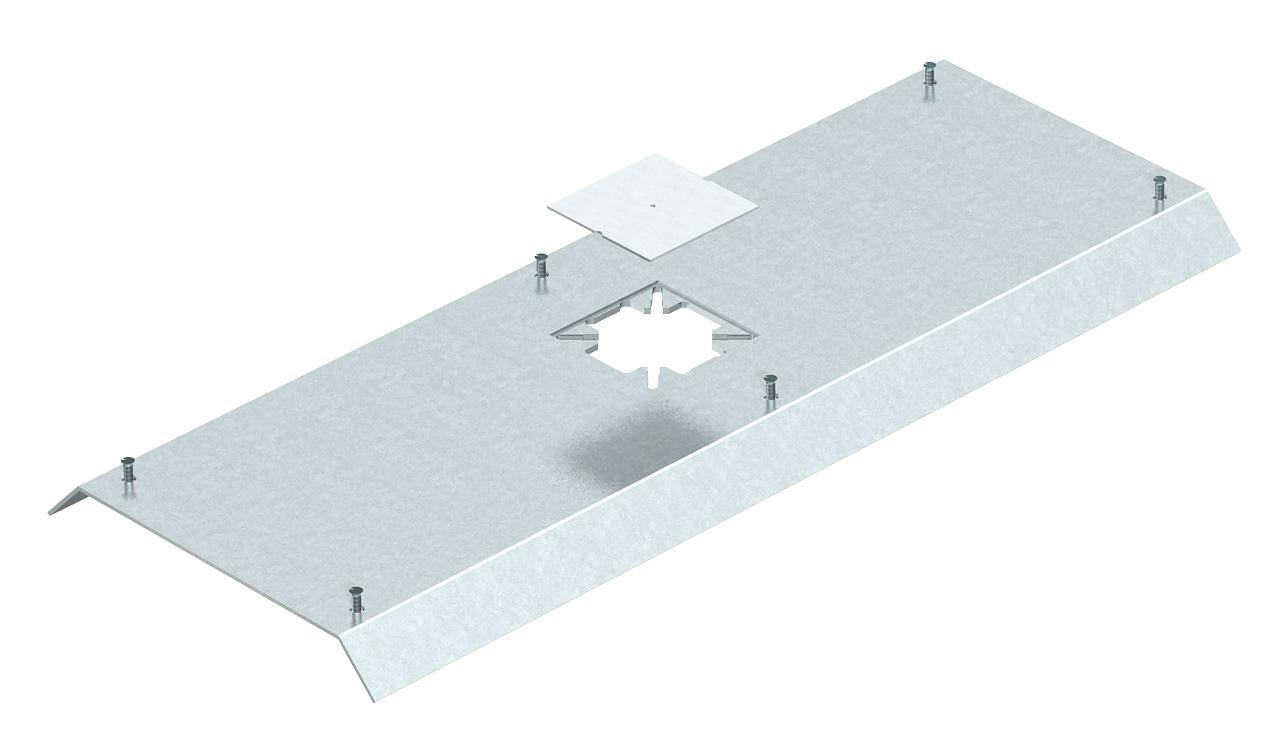

Grafika produktu AIKA DAT 15040 / 7404852, 42.00 kB, jpg

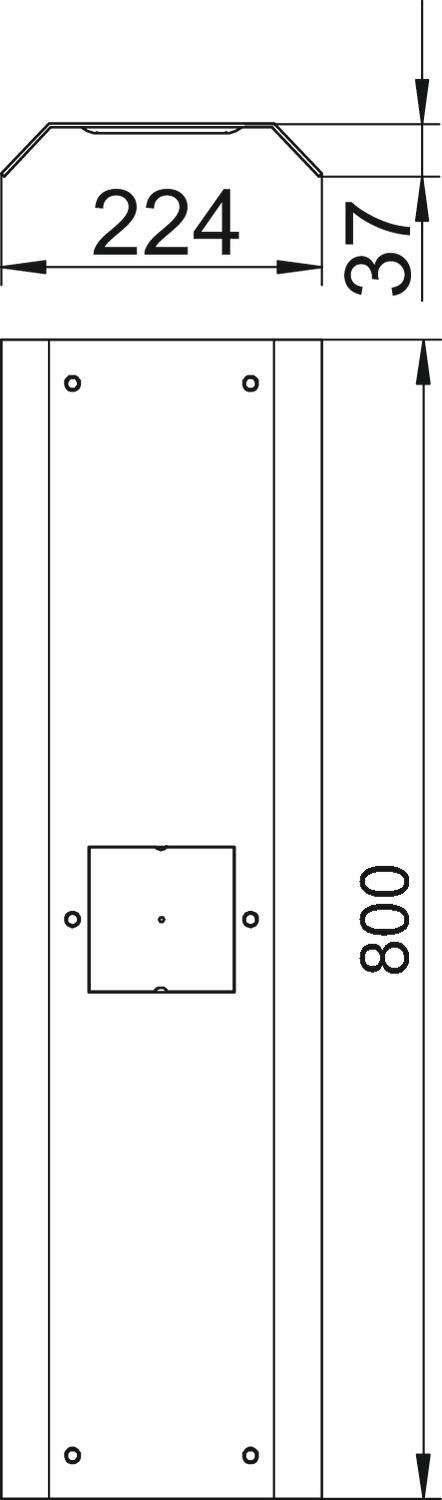

Dimenzovaný výkres AIKA DAT 15040 / 7404852, 32.81 kB, jpg

Pre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
