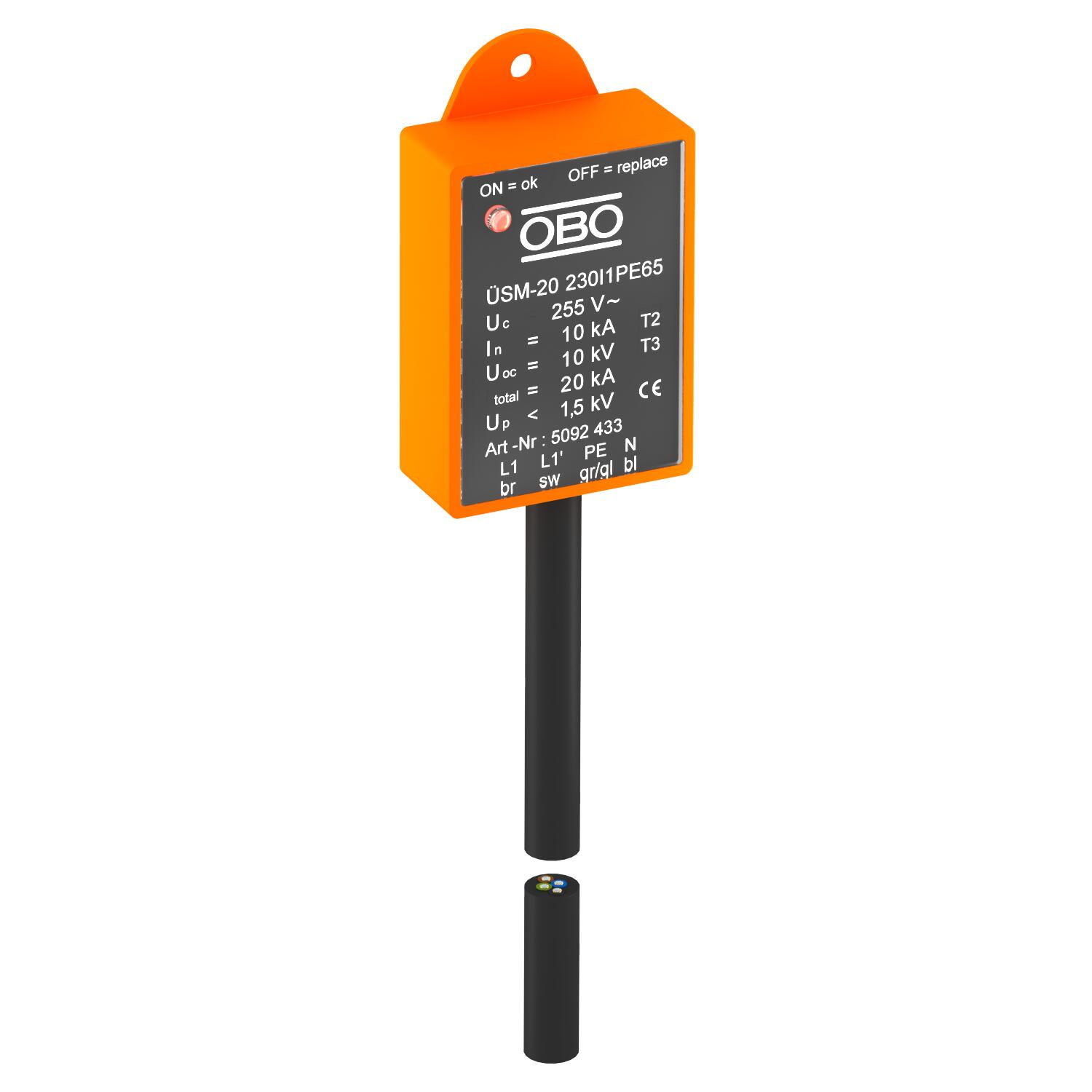

Přepěťová ochrana pro LED systémy ÜSM-20-230I1PE65 1+N/PE | 255 | IP65

Přepěťová ochrana pro LED systémy ÜSM-20-230I1PE65

Výr. č. 5092433 | EAN 4012196515431

Výr. č. / Typ	5092433 / ÜSM-20-230I1PE65

Provedení pólů	1+N/PE

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP65

Popis produktu

Popis produktu

Modul ochrany proti přepětí typu 2 + 3 dle EN 61643-11 pro sítě 230/400 V.

Je určen k ochraně LED osvětlení.

• s indikací funkce a odepnutím proudového obvodu v případě poruchy SPD
• Malé pouzdro pro instalaci do připojovací skříně sloupu nebo před spotřebič
• Ochranný obvod 1 + NPE s maximálním svodovým proudem 20 kA
• Omezení přepětí pod 1 500 V nebo 1 000 V při 5 kA
• Možnost vypnutí světla v případě poruchy

Použití: V kabelových rozvodných skříních, rozvodných skříních, kabelových kanálech a podlahových systémech
K ochraně elektronických přístrojů, např. LED svítidel, proti přepětí

Technické údaje

Technické údaje

Čas odozvy	<25 ns

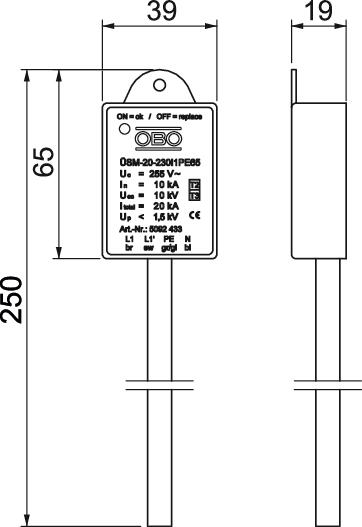

Dĺžka	250 mm
Dĺžka prípojného kábla	0,25 m
LPZ	1→2
Max. nadprúdová ochrana na strane siete	16
Maximálne predistenie	16 A
Maximálny nárazový prúd zvodu (8/20 μs)	20 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	10 kA
Maximálny rázový zvodový prúd (8/20 μs) [N-PE]	10 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	10 kA
Menovitý nárazový prúd zvodu (8/20 µs)	10 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	10 kA
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	255 V
OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	16 A

Ochranná úroveň [L-N]	≤1,5
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	1+N/PE
Rázový zvodový prúd (8/20) [celkový]	20 kA
Rozmer	230V
Signalizácie na prístroji	optická
Šírka	40 mm
Skúšobná trieda typ 2	áno
Skúšobná trieda typ 3	áno
SPD podľa IEC 61643-1	trieda I+II
SPD podľa STN EN 61643-11	Typ 2+3
Spoločná ochranná úroveň [L-PE]	1,6 kV
Spôsob montáže	Ostatné
Stupeň krytia	IP65
Vyhotovenie	1 pólový + NPE pro SK I
Výška	19 mm
