Přepěťová ochrana pro FV V20, 600 V DC s dálkovou signalizací 3 | IP20

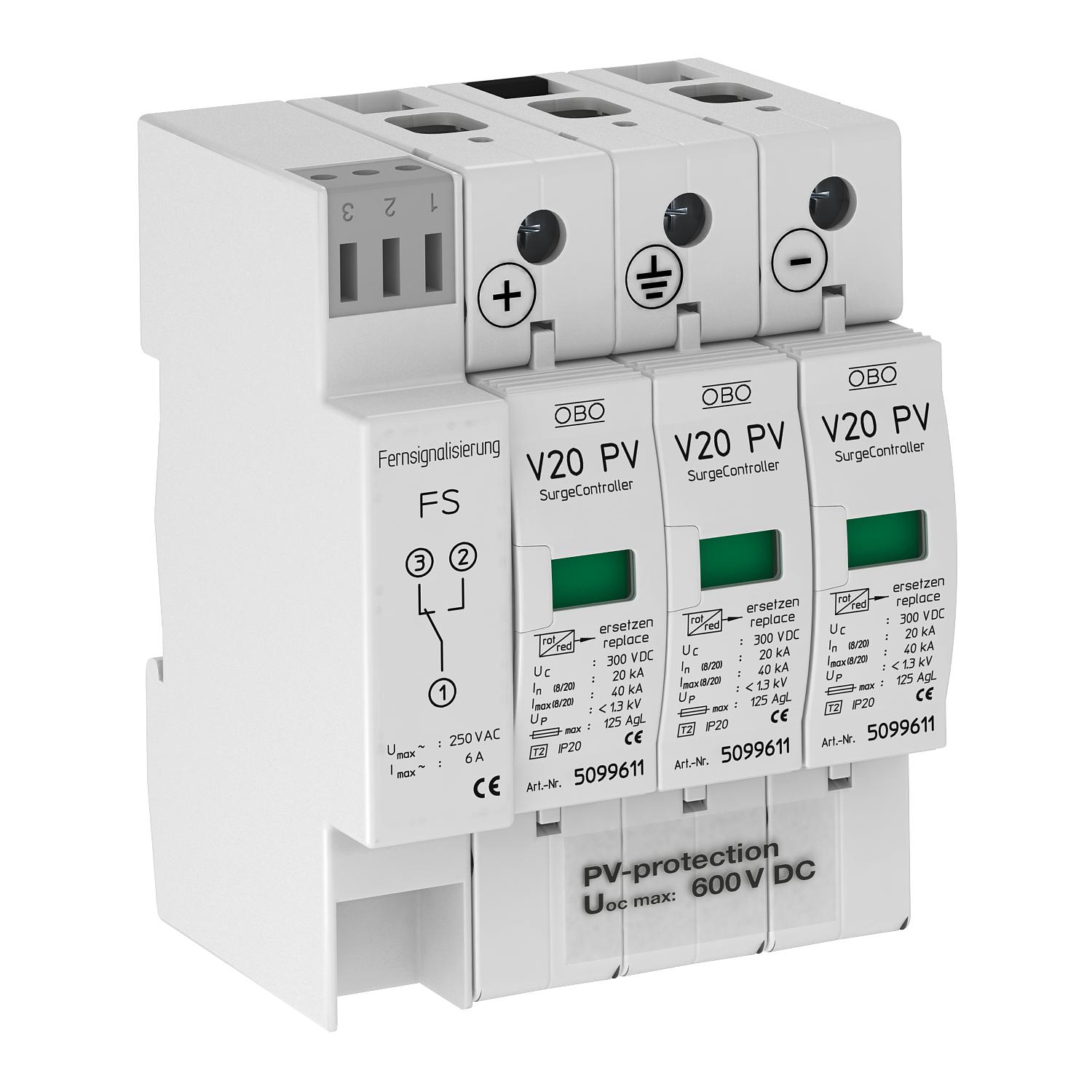

Přepěťová ochrana pro FV V20, 600 V DC s dálkovou signalizací

Výr. č. 5094576 | EAN 4012195709084

Výr. č. / Typ

Provedení pólů	3

Stupeň krytia	IP20

Popis produktu

Popis produktu

Svodič přepětí V20 typu 2 pro fotovoltaická zařízení s kontaktem pro dálkovou signalizaci v podobě bezpotenciálového přepínacího kontaktu

• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením

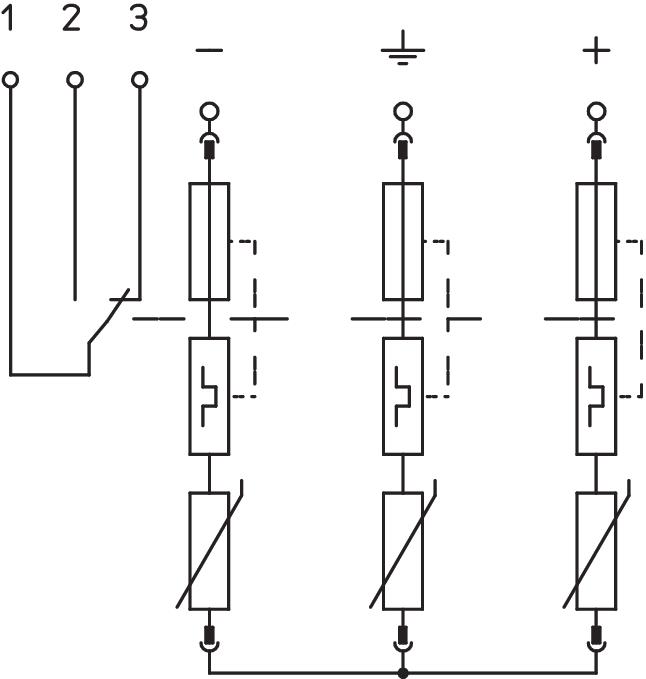

• Zapojení Y odolné proti chybám pro použití dle ČSN 33 2000-7-712(EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím podle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 2,6 kV (Uoc max. = 600 V DC)
• Zásuvný svodič s termodynamickým odpojovacím zařízením a optickou indikací funkčnosti
• Zapouzdřené varistorové svodiče z oxidu zinku pro použití v rozvaděčových skříních

Použití: FV zařízení bez odděleného izolovaného zařízení ochrany před bleskem nebo s ním

Technické údaje

Technické údaje

Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	0,9059 kg CO₂e / 1 Kus
Diaľková signalizácia	áno
Druh vedenia pre prepäťové ochrany	Vedenie energie DC (PV)
Konfigurácia siete	ostatné
Kontakty diaľkovej signalizácie	Prepínací kontakt
LPZ	1→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie DC	600 V
Ochranná úroveň žila – zem	< 2,6 V
Ochranná úroveň žila – žila	< 2,6 V
Prevádzková teplota max.	80 °C

Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) min.	25 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	3
Rozmer	600V DC
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3 pólový pro FV systémy s FS
