Odbočný kanál na podlahu 2400 | 150 | 40 | 45

Odbočný kanál na podlahu

Výr. č. 7404874 | EAN 4012195101390

Výr. č. / Typ

Dĺžka	2400 mm

Šírka

Výška	40 mm

Úžitkový prierez

Popis produktu

Popis produktu

Spodní díl odbočného instalačního kanálu na podlahu pro plné/montážní víko s oboustraným zkosením, k montáži volně na podlahu, s nasazovacími hliníkovými bočními profily k přiložení a upevnění víka kanálu. Výška kanálu vhodná k montáži přístrojového nástavce.

Technické údaje

Rozmery

Dĺžka	2400 mm
Hrúbka plechu dolného dielu	1 mm
Materiál	Oceľ
Počet trás	3 St.
Počet zásuvných deliacich stien	2
Povrch	pásovo zinkované
Prierez tiahlo 3	1171 mm²
Prierez tiahlo a	1630 mm²
Prierez tiahlo b	1120 mm²

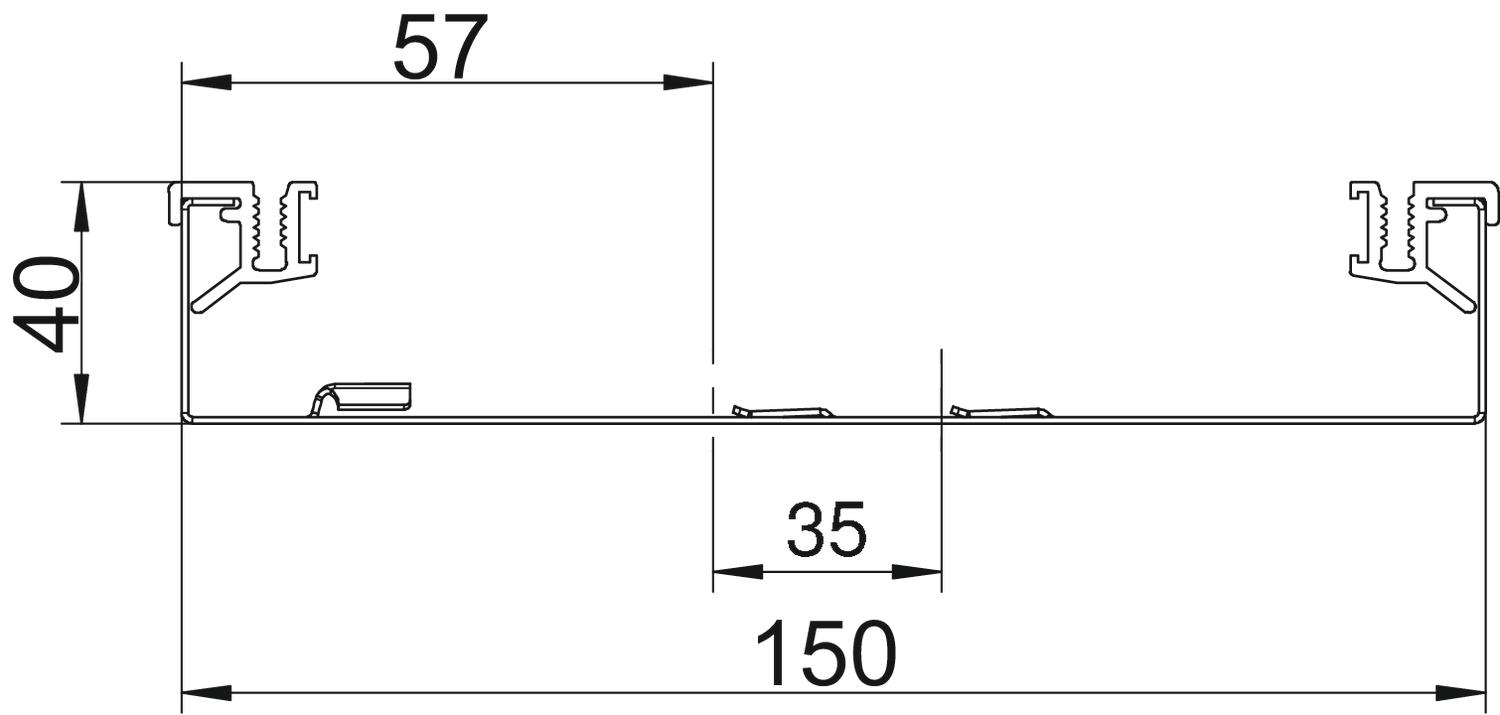

Rozmer	2400x150x40

Rozmer b	150 mm
Rozmer B	150 mm
Rozmer h	40 mm
S deliacou stenou	nie
Šírka	150 mm
Upevnenie deliacej steny	zastrčiť
Úžitkový prierez	45 cm²
Vhodné na	Veko obojstranne skosené
Výška	40 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Úžitkový prierez	Výr. č.	Množstvo	najm. PJ
AIKA U 15040	2400 mm	150 mm	40 mm	45 cm²	7404874	m	2,4 m

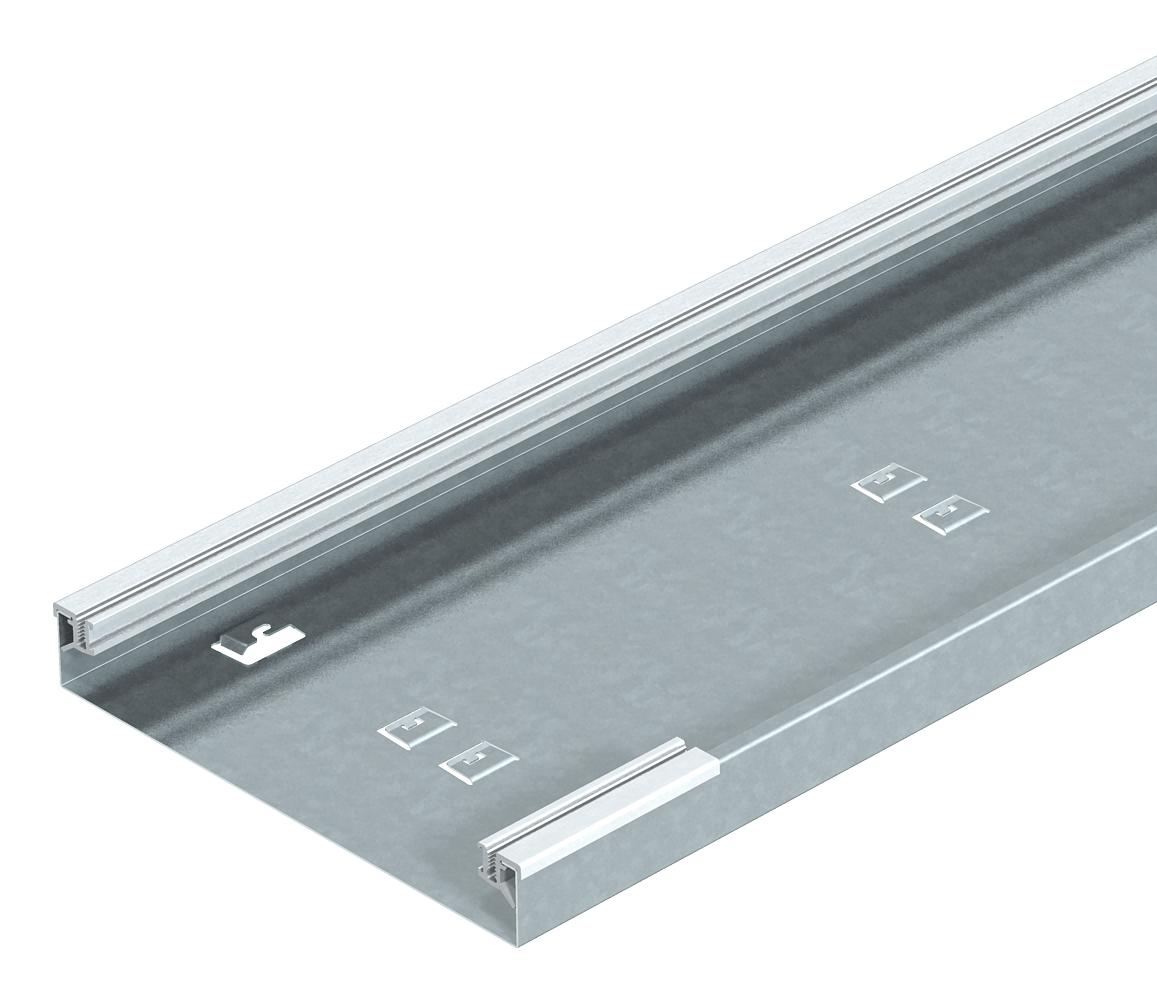

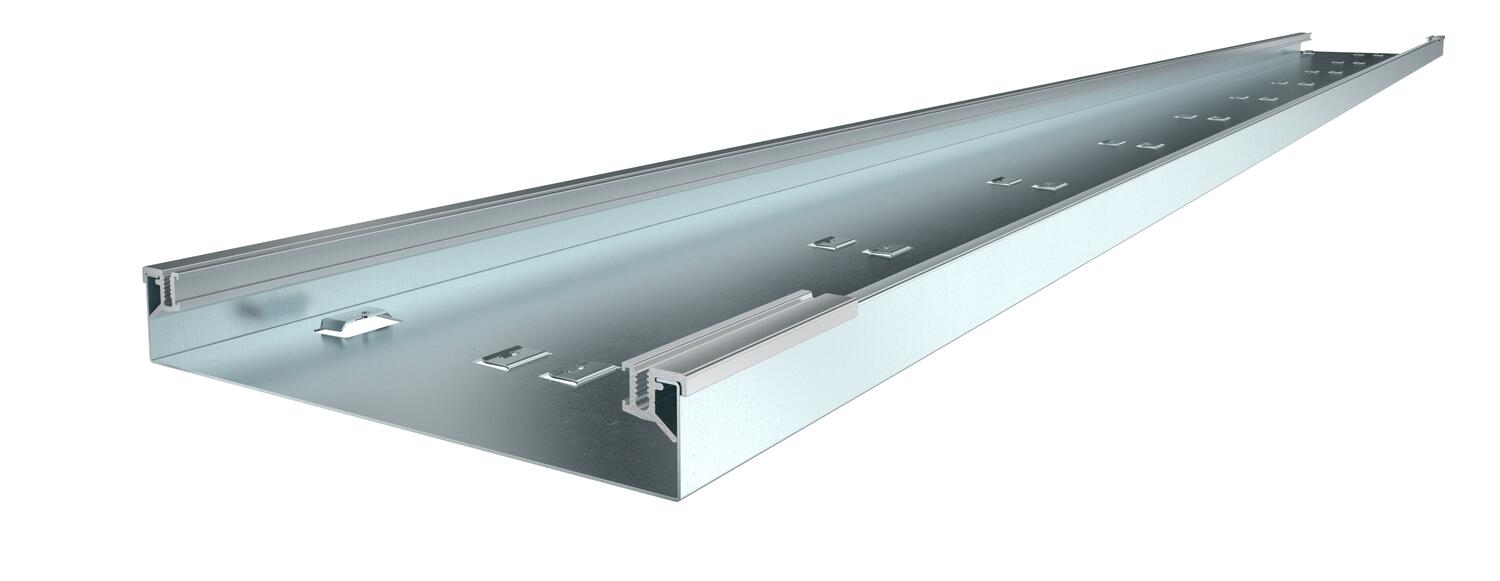

AIKA U 25040	2400 mm	250 mm	40 mm	81 cm²	7404882	m	2,4 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Koncový díl kanálu, odbočný kanál	AIKA ES 15040	7404864	Kus	1 Kus

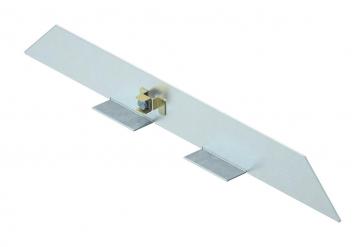

Koncový díl kanálu, odbočný kanál	AIKA ES 25040	7404870	Kus	1 Kus

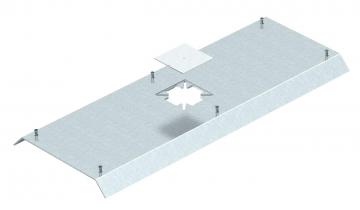

Přístrojový kryt odbočného kanálu	AIKA DAT 15040	7404852	Kus	1 Kus
