Odbočná krabice B 9/T, s průraznou membránou 98x98x40 | 9 | IP67 | svetlosivá; RAL 7035

Odbočná krabice B 9/T, s průraznou membránou

Výr. č. 2001853 | EAN 4012195540076

Výr. č. / Typ	2001853 / B 9 T M

Svetlé vnútorné rozmery	98x98x40 mm

Počet vstupov káblov	9

Stupeň krytia	IP67

Farba	svetlosivá; RAL 7035

Popis produktu

Popis produktu

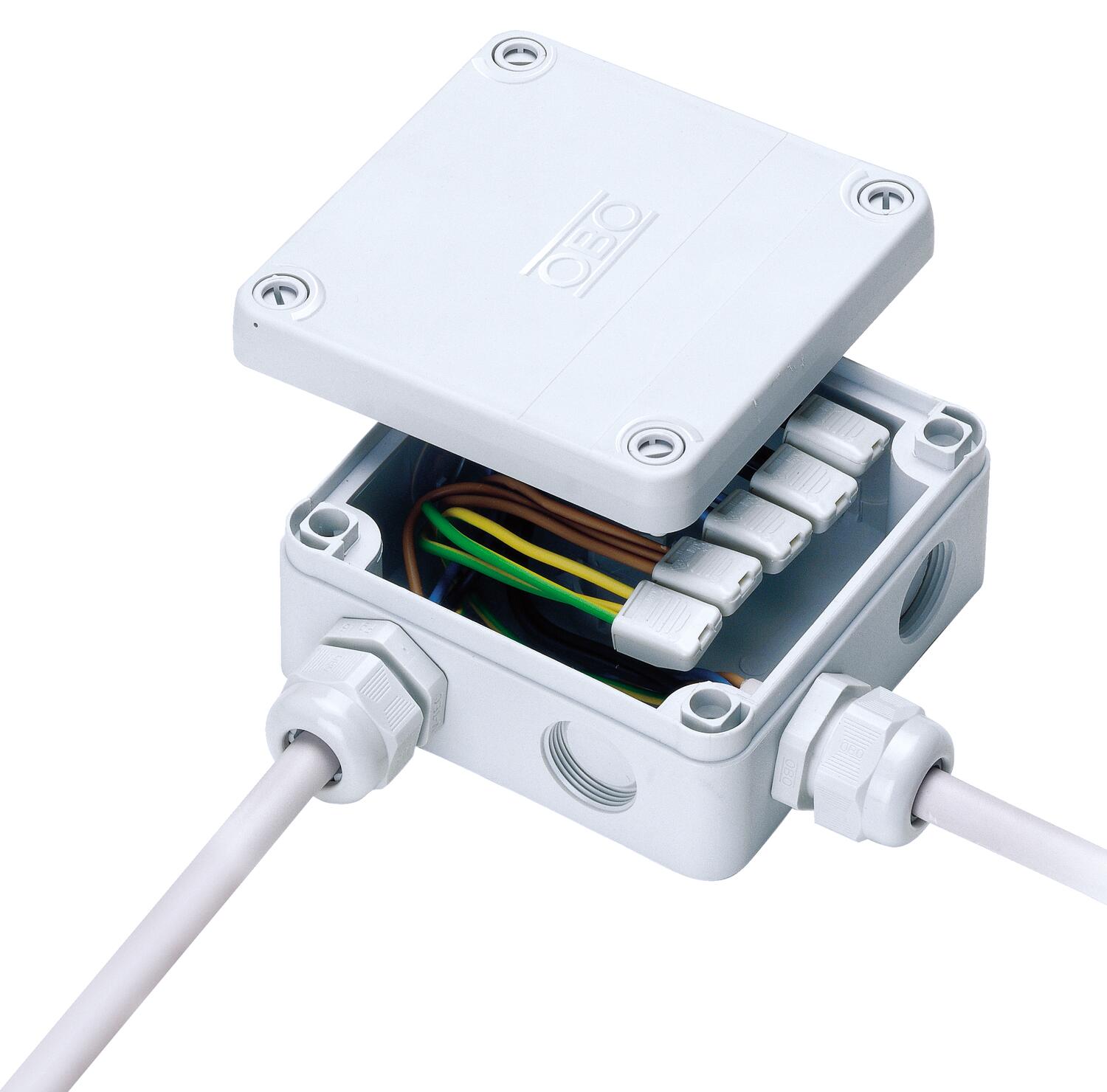

Odbočná krabice do vlhka B9 / T ...: sestává ze dvou plastových dílů bez obsahu halogenů, 2 další vývody ve dně s průraznou membránou

(pro kabely o průměru do 15 mm)

s průchozí membránou (pro průměry kabelů do 15 mm) v ploše zadní stěny.

Při použití kabelových vývodek (dodatečné odlehčení tahu) není nutné odstraňovat membránu (úspora času). Stupeň krytí IP 67 při použití průrazné membrány a při použití kabelové vývodky bez odstranění průrazné membrány.

Jmenovité napětí 400 V;
Jmenovitý průřez 4 - 6 mm².

Víko se našroubuje pomocí čtyř předmontovaných, neztratitelných rychloupevnění víka (180°) a lze ho zaplombovat.

Upevňovací otvory jsou navíc vystříknuty měkkou plastovou komponentou, pro průměr šroubu 5 mm (vzdálenost 75 mm). Vnitřní světlost 98x98x40

Technické údaje

Technické údaje

Bezhalogénový	áno
CO₂ stopa (GWP) od kolísky po bránu	1,5904 kg CO₂e / 1 Kus
Dĺžka	110 mm
Druh vyhotovenia telesa	Závit a tesniaca membrána
Druh zavedenia	Kabelové vývodky
Druh zavedenia	Káble
Farba	svetlosivá; RAL 7035
Forma	štvorcový
Materiál	Polypropylén
Max. prierez vodiča	6 mm²
Menovité izolačné napätie Ui	400 V
Menovité napätie	400 V
Menovitý prierez max.	6 mm²
Menovitý prierez min.	4 mm²
Možnosť montáže vedľa seba	áno
Odolne voči poveternostným vplyvom	nie
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 750°C
Otvory pre vstup káblov	2 další vývody ve dně s průraznou membránou (pro kabely o průměru do 15 mm)
Počet vstupov káblov	9

pre zónu Ex	bez
pre zónu Ex plyn	bez
pre zónu Ex prach	bez

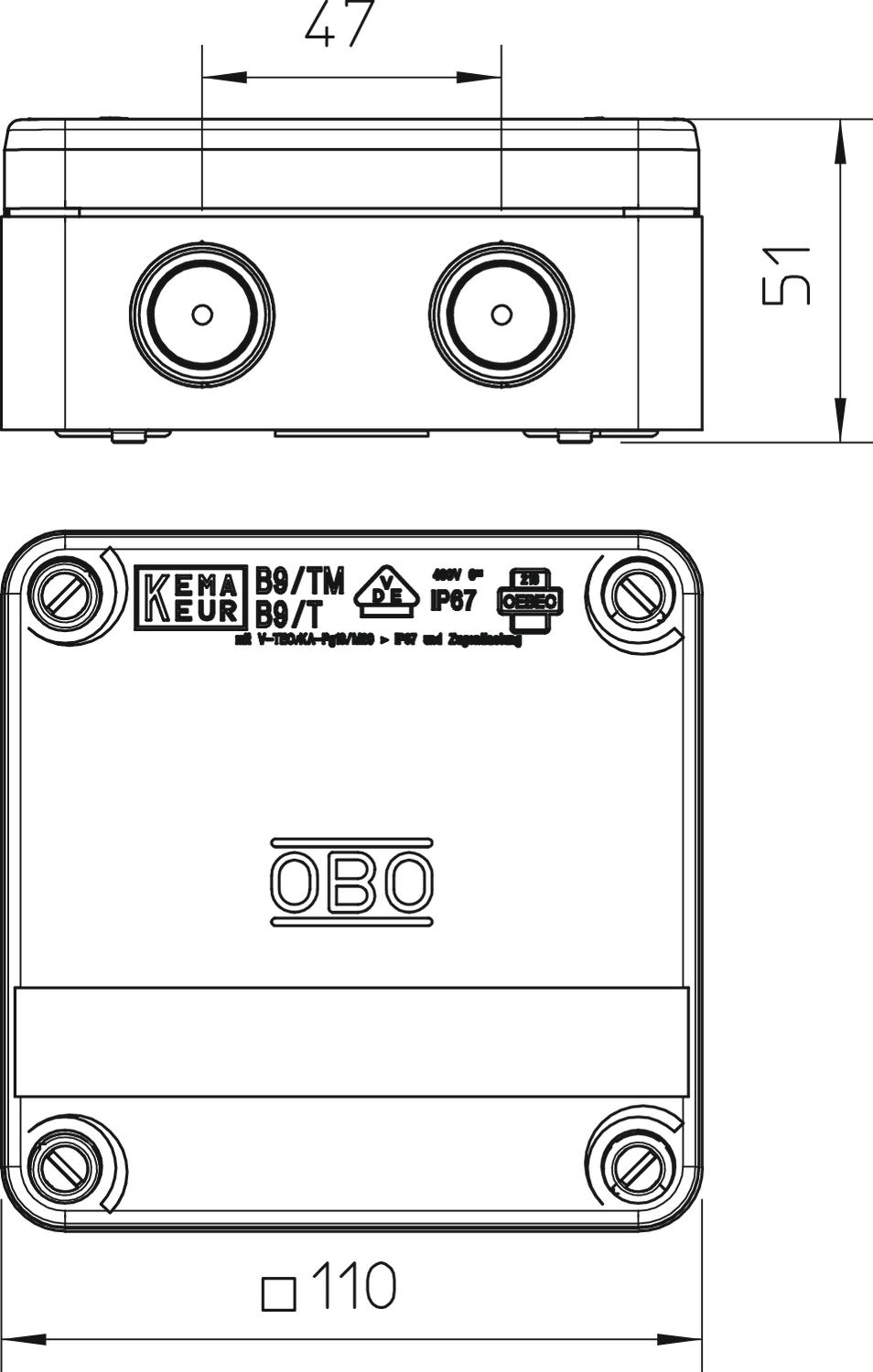

Rozmer	110x110x50
S možnosťou zaplombovania	áno
S vekom	áno
Šírka	110 mm
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Spôsob montáže	Nástenná/stropná montáž
Stupeň krytia	IP67
Svetlé vnútorné rozmery	98x98x40 mm
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-5 °C
Upevnenie veka	priskrutkované
Veko	nepriehľadná
Výška	51 mm
Zachovanie funkčnosti	bez
Zavedenie zozadu	áno
