Odbočná krabice B 9/T, s průraznou membránou 98x98x40 | 9 | IP67 | svetlosivá; RAL 7035

Odbočná krabice B 9/T, s průraznou membránou

Výr. č. 2001802 | EAN 4012195879671

Výr. č. / Typ	2001802 / B 9 T 5

Svetlé vnútorné rozmery	98x98x40 mm

Počet vstupov káblov	9

Stupeň krytia	IP67

Farba	svetlosivá; RAL 7035

Popis produktu

Popis produktu

B9/T...: sestává ze dvou různých bezhalogenových plastových komponent,
8 vývody se závitem (PG16) s průraznou membránou (pro průměr kabelu do 15 mm) v oblasti dna. Při použití kabelových vývodek (dodatečné odlehčení tahu) není nutné odstraňovat membránu (úspora času). Stupeň krytí IP 67 při použití průrazné membrány a při použití kabelové vývodky bez odstranění průrazné membrány.
Jmenovité napětí 400 V; jmenovitý průřez 4 - 6 mm².
Víko se našroubuje pomocí 4 předmontovaných, neztratitelných rychloupevnění víka (180°). Upevňovací otvory jsou navíc vystříknuty měkkou plastovou komponentou, pro průměr šroubu 5 mm (vzdálenost 75 mm). Vnitřní rozměry 98x98x40
B9/T M s VBX/KL 60
2 krytky upevňovacích šroubů,
1 svorkovnice VBX/KL 60 a 1 upevňovací šroub

Technické údaje

Technické údaje

Bezhalogénový	áno
CO₂ stopa (GWP) od kolísky po bránu	1,7412 kg CO₂e / 1 Kus
Dĺžka	110 mm
Druh vyhotovenia telesa	Závit a tesniaca membrána
Druh zavedenia	Káble
Druh zavedenia	Kabelové vývodky
Farba	svetlosivá; RAL 7035
Materiál	Polypropylén
Max. prierez vodiča	6 mm²
Menovité izolačné napätie Ui	400 V
Menovité napätie	400 V
Menovitý prierez max.	6 mm²
Menovitý prierez min.	4 mm²
Možnosť montáže vedľa seba	áno
Odolne voči poveternostným vplyvom	nie
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C
Otvory pre vstup káblov	8 vývody se závitem (PG16)

Počet vstupov káblov	9
pre zónu Ex	bez
pre zónu Ex plyn	bez
pre zónu Ex prach	bez

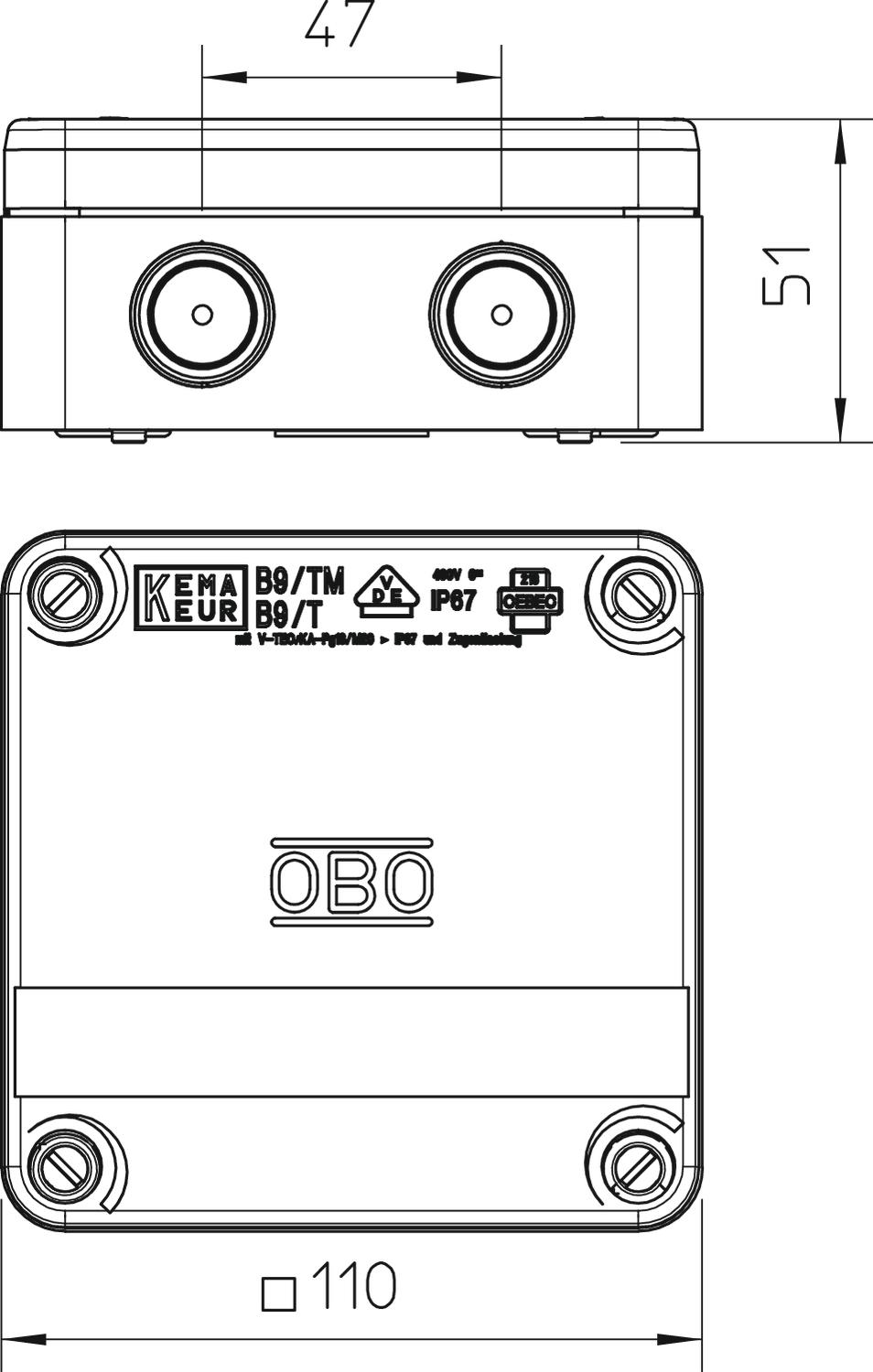

Rozmer	110x110x50
S možnosťou zaplombovania	áno
S vekom	áno
Šírka	110 mm
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Spôsob montáže	Nástenná/stropná montáž
Stupeň krytia	IP67
Svetlé vnútorné rozmery	98x98x40 mm
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-5 °C
Výška	51 mm
Zachovanie funkčnosti	bez
Zavedenie zozadu	áno
