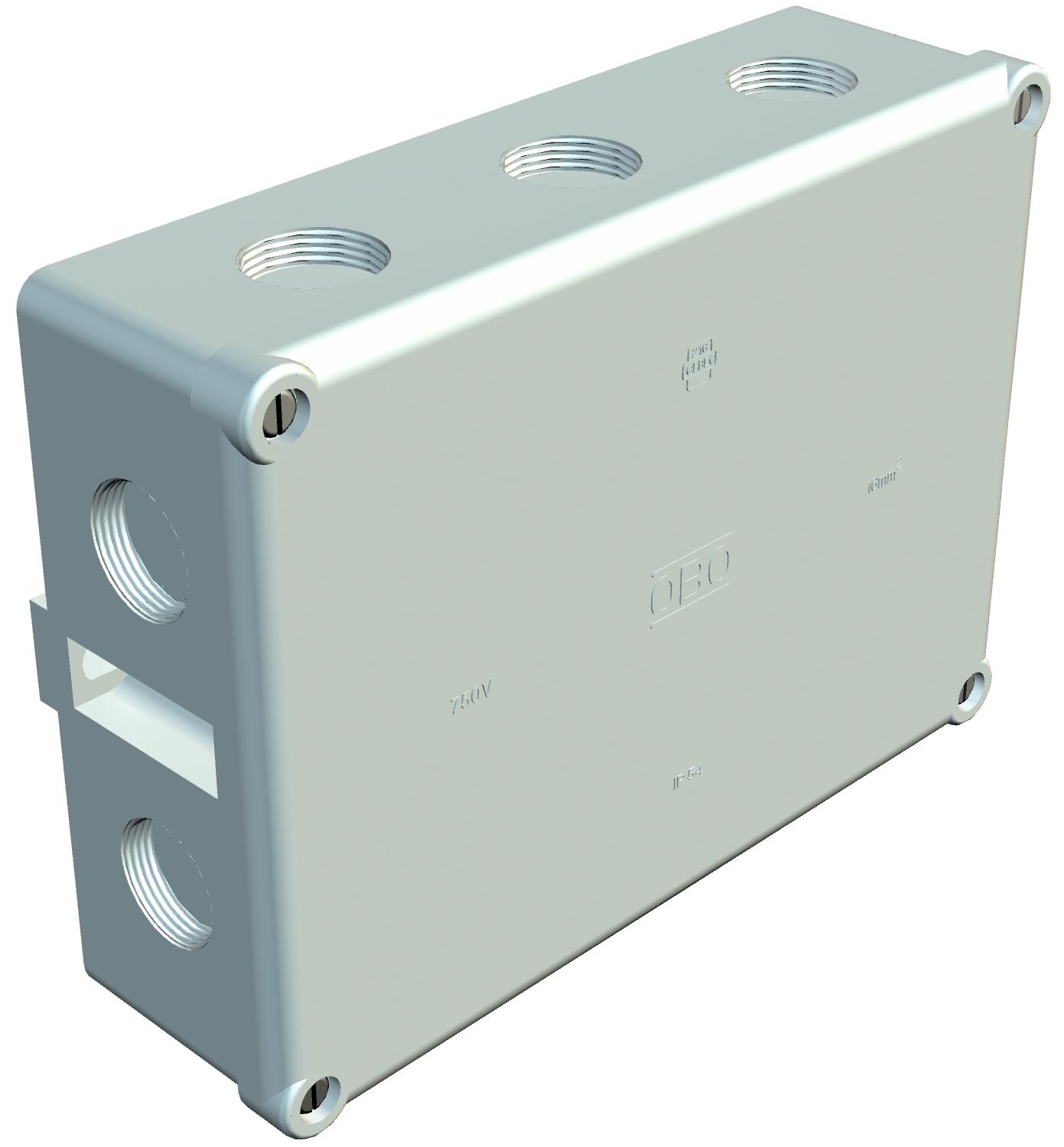

Odbočná krabice B 12 M, se závitem
Výr. č. 2002523 | EAN 4012195105312
- Popis produktu
-
Popis produktuStupeň krytí IP54, jmenovité napětí 660 V, jmenovitý průřez 16 - mm², 2 upevňovací otvory pro šrouby do Ø 6 mm na vnější straně krabice. 4 šrouby víka, 10 vylamovacích vývodů se závitem M25 x 1,5.
Světlé vnitřní rozměry: 178x126x57 mm
B 12 prázdná: bez svorkovnice
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 1,317 kg CO₂e / 1 Kus Dĺžka 144 mm Druh vyhotovenia telesa Závit a vylamovací otvor Druh zavedenia Káble Druh zavedenia Vývodka Farba svetlosivá; RAL 7035 Forma pravouhlý Materiál Duroplast, aminoplast typ 131.5 Menovité izolačné napätie Ui 660 V Menovité napätie 660 V Menovitý prierez min. 16 mm² Možnosť montáže vedľa seba nie Nárazuvzdorný nie Odolne voči poveternostným vplyvom nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 750°C Otvory pre vstup káblov 10 vylamovacích vývodů se závitem M25 x 1,5
Počet vstupov káblov 10 pre priemer rúrky 25 mm pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Rozmer 178x144x71 S možnosťou zaplombovania áno S tienením nie S vekom áno Šírka 196 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Stupeň krytia IP54 Svetlé vnútorné rozmery 178x126x57 mm Upevnenie veka priskrutkované Veko nepriehľadná Výška 71 mm Zachovanie funkčnosti bez Zavedenie zozadu nie - Všetky typy
