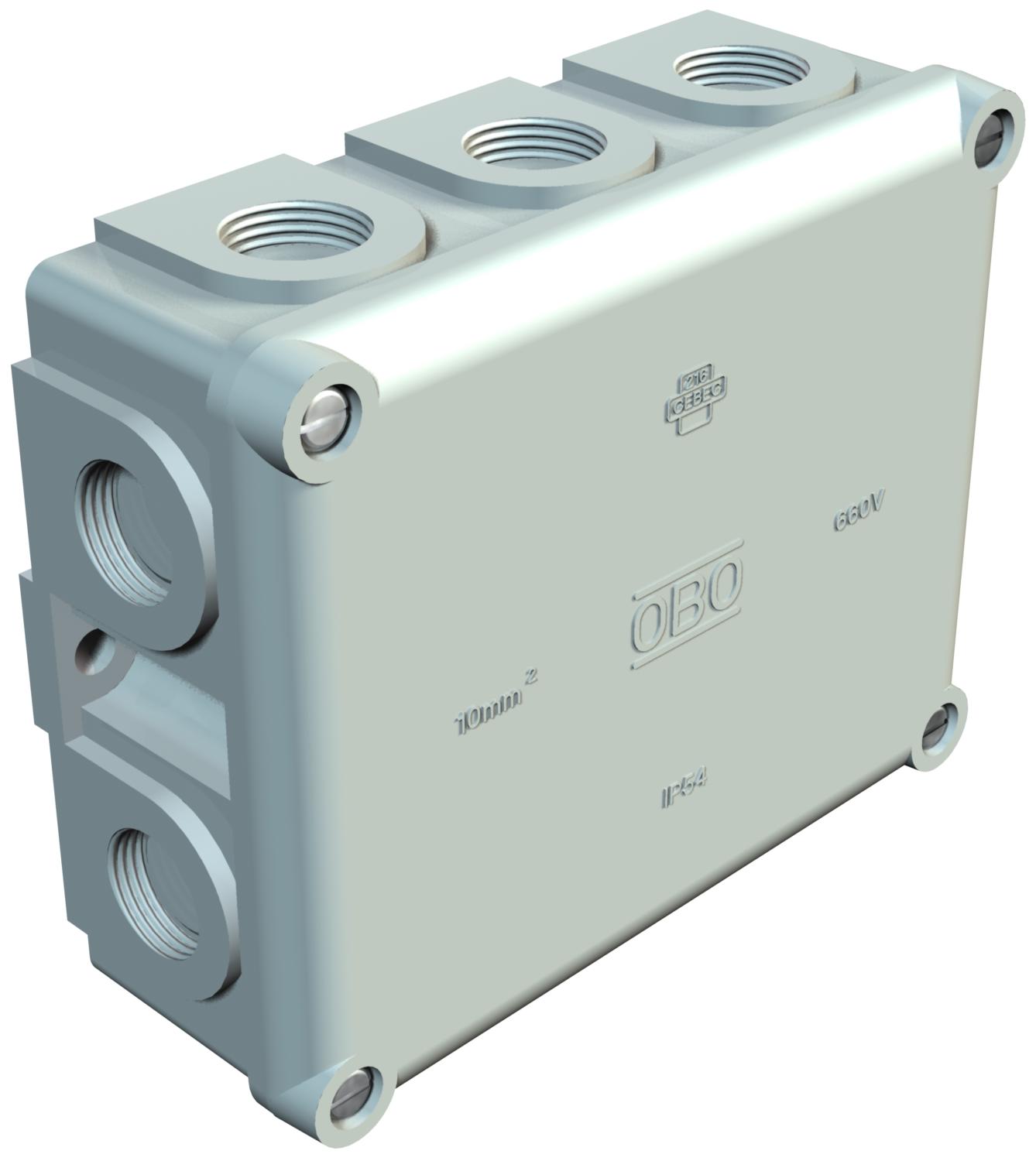

Odbočná krabice B 11 M, se závitem
Výr. č. 2002329 | EAN 4012195107590
- Popis produktu
-
Popis produktuStupeň krytí IP54, jmenovité napětí 660 V, jmenovitý průřez 10 - mm², 2 upevňovací otvory pro šrouby do Ø 6 mm na vnější straně krabice, 4 šrouby víka, 10 vylamovacích vývodů se závitem M20 x 1,5, přednostně pro kabelové vývodky s krátkým připojovacím závitem.
Světlé vnitřní rozměry: 125x100x44 mm.
B 11 /LM: s 5-pólovou svorkovnicí KL 100, s třmenovými úchyty pro max. 3 vodiče s průřezem10 mm² na svorkové místo
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,909 kg CO₂e / 1 Kus Dĺžka 111 mm Druh vyhotovenia telesa Závit a vylamovací otvor Druh zavedenia Vývodka Druh zavedenia Káble Farba svetlosivá; RAL 7035 Forma pravouhlý Materiál Duroplast, aminoplast typ 131.5 Menovité izolačné napätie Ui 660 V Menovité napätie 660 V Menovitý prierez min. 10 mm² Možnosť montáže vedľa seba nie Nárazuvzdorný nie Odolne voči poveternostným vplyvom nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 750°C Otvory pre vstup káblov 10 vylamovacích vývodů se závitem M20 x 1,5

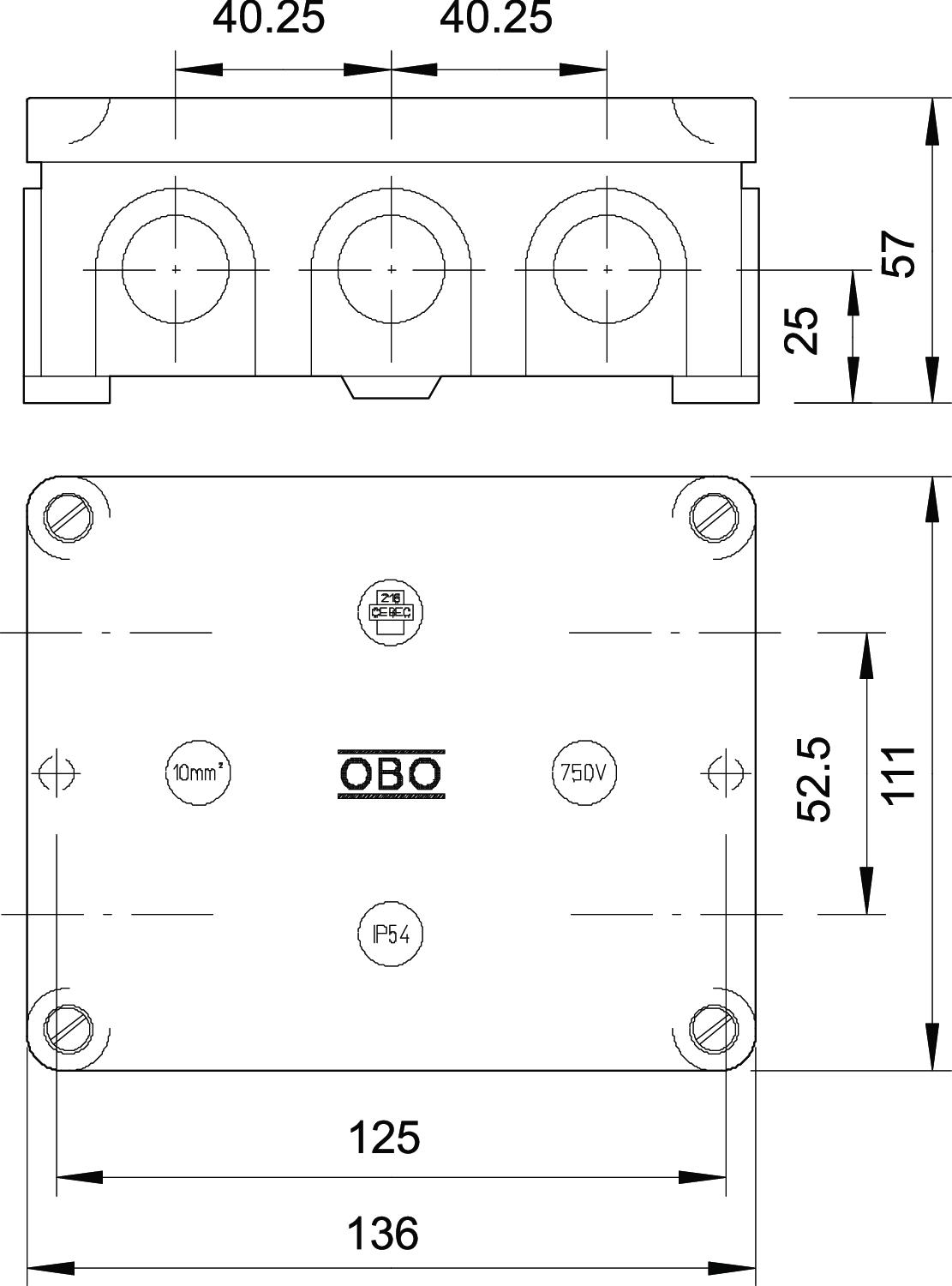

Počet svoriek 5 Počet vstupov káblov 10 pre priemer rúrky 20 mm pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Rozmer 136x111x57 S možnosťou zaplombovania áno S tienením nie S vekom áno Šírka 136 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Stupeň krytia IP54 Svetlé vnútorné rozmery 125x100x44 mm Upevnenie veka priskrutkované Veko nepriehľadná Výška 57 mm Zachovanie funkčnosti bez Zavedenie zozadu nie - Všetky typy
- Na stiahnutie
-
List technických údajov B 11 M 5 / 2002329 , 0.30MB , pdfEÚ Vyhlásenie o zhode B 11 M 5 / 2002329 , 0.05MB , pdfREACH Vyhlásenie o zhode B 11 M 5 / 2002329 , 0.12MB , pdfRoHS Vyhlásenie o zhode B 11 M 5 / 2002329 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE B10 , 0.12MB , pdf
