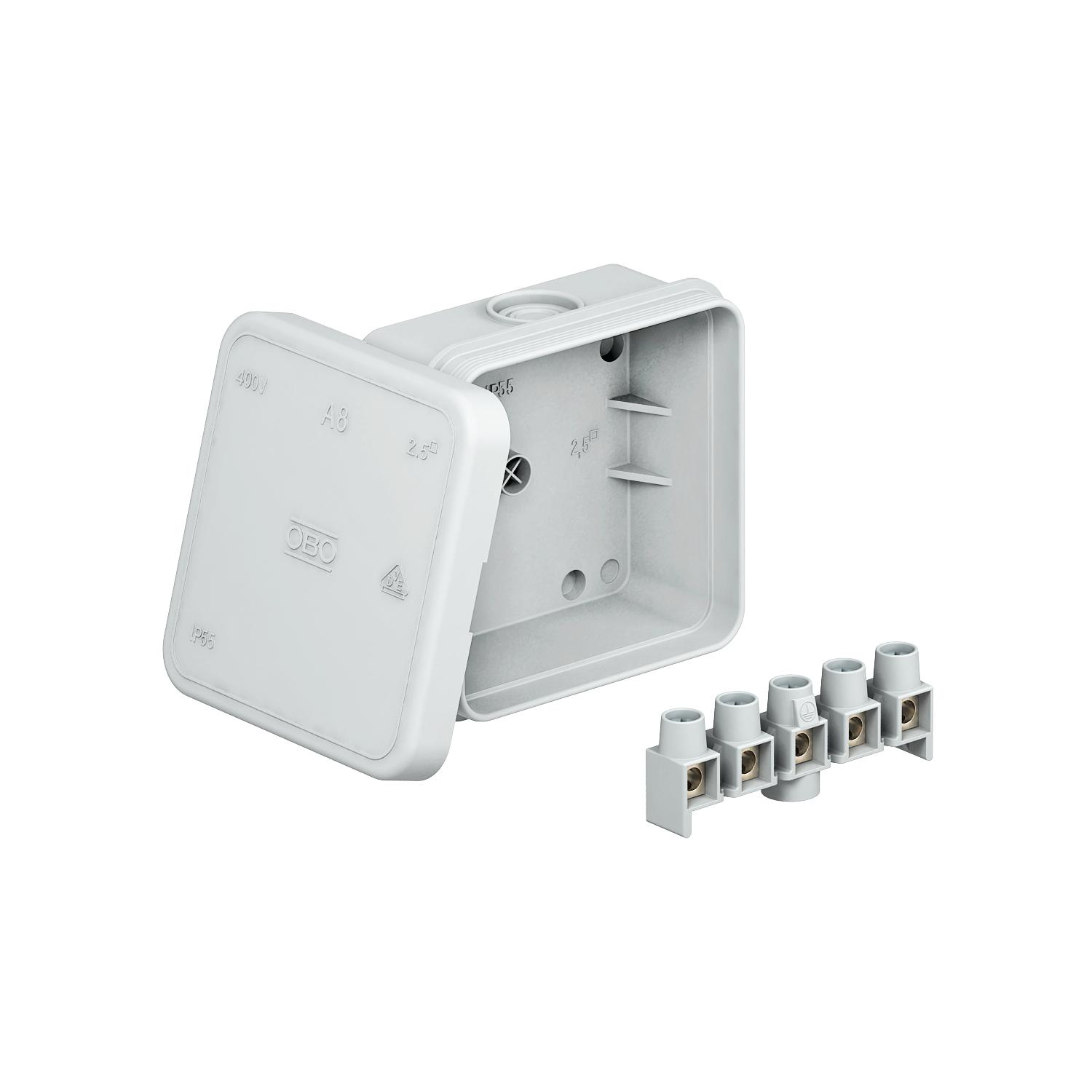

Odbočná krabice A 8 se svorkovnicí
Výr. č. 2000024 | EAN 4012195151456
- Popis produktu
-
Popis produktuStupeň krytí IP55, jmenovité napětí 690 V, jmenovitý průřez 2,5 mm², 7 vývodů pro kabely o průměru 5–14 mm.
Svěrné víko.

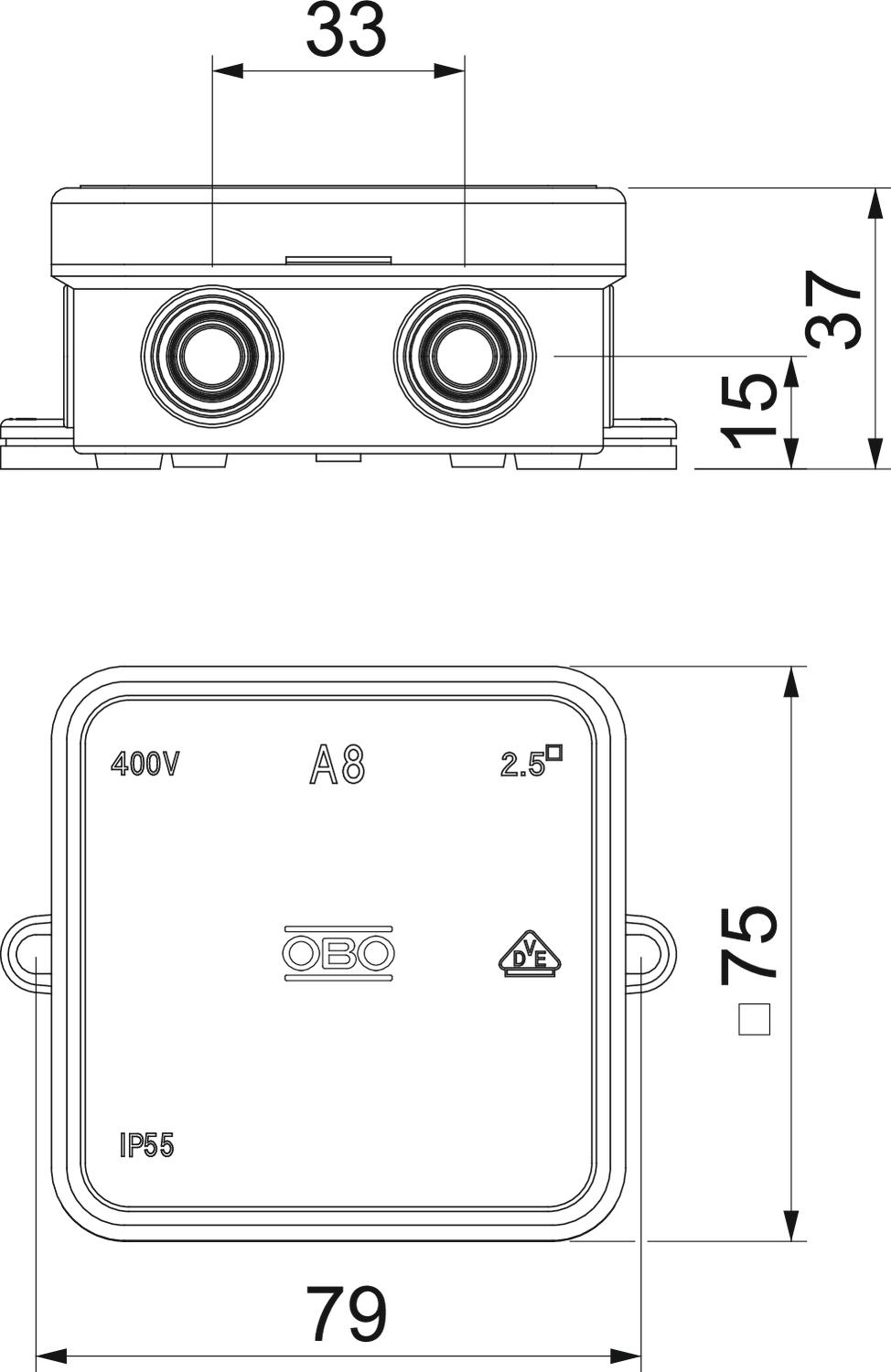

Rozměry: 75 × 75 × 36,2 mm
Světlé vnitřní rozměry: 65 × 65 × 32 mm
Na každých 10 krabic 1 vyřezávací nástroj
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,1825 kg CO₂e / 1 Kus Dĺžka 75 mm Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Kabel Druh zavedenia Káble Farba svetlosivá; RAL 7035 Forma štvorcový Materiál Polyetylén Max. prierez vodiča 2,5 mm² Menovité izolačné napätie Ui 690 V Menovité napätie 690 V Menovitý prierez min. 2,5 mm² Možnosť montáže vedľa seba áno Odolne voči poveternostným vplyvom nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Osadenie Svorka Otvory pre vstup káblov 7 vývodů pro průměr kabelu 5-14 mm
Počet svoriek 5 Počet vstupov káblov 7 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Rozmer 75x75x36 S možnosťou zaplombovania nie S tienením nie S vekom áno Šírka 75 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP55 Svetlé vnútorné rozmery 65x65x32 mm Teplotný rozsah použitia max. 45 °C Teplotný rozsah použitia min. -5 °C Upevnenie veka zaisťovací Veko nepriehľadná Vyhotovenie veko odbočnej krabice Zaslepovacie veko Výška 36,7 mm Zachovanie funkčnosti bez Zavedenie zozadu nie - Všetky typy
- Na stiahnutie
-
List technických údajov A 8 5 / 2000024 , 0.33MB , pdfEÚ Vyhlásenie o zhode A 8 5 / 2000024 , 0.15MB , pdfVyhlásenie o zhode Spojeného kráľovstva A 8 5 / 2000024 , 0.09MB , pdfREACH Vyhlásenie o zhode A 8 5 / 2000024 , 0.12MB , pdfRoHS Vyhlásenie o zhode A 8 5 / 2000024 , 0.13MB , pdfSchválenie symbolov Značka schválenia VDE A 6, A 8, A 11, A 14, A 18 , 0.31MB , pdfSchválenie symbolov Connection material, clamp with screw clamping point , 0.60MB , pdf
