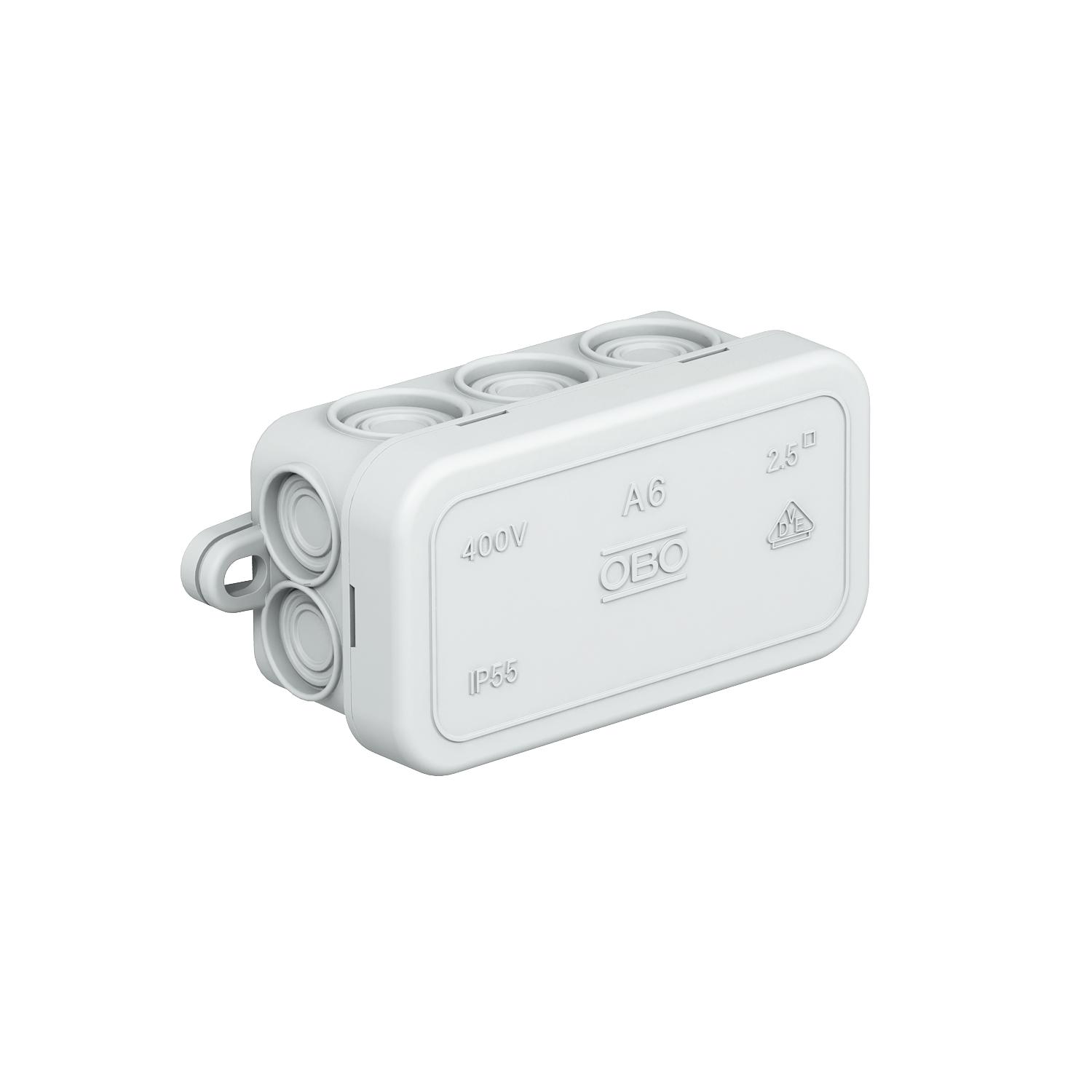

Odbočná krabice A 6
Výr. č. 2000001 | EAN 4012195917069
- Popis produktu
-
Popis produktuStupeň krytí IP55, jmenovité napětí 690 V, jmenovitý průřez 2,5 ÷ mm², 6 vývodů pro kabely o průměru 5–14 mm
4 vývodů pro kabely o průměru 5–9 mm.
Svěrné víko.

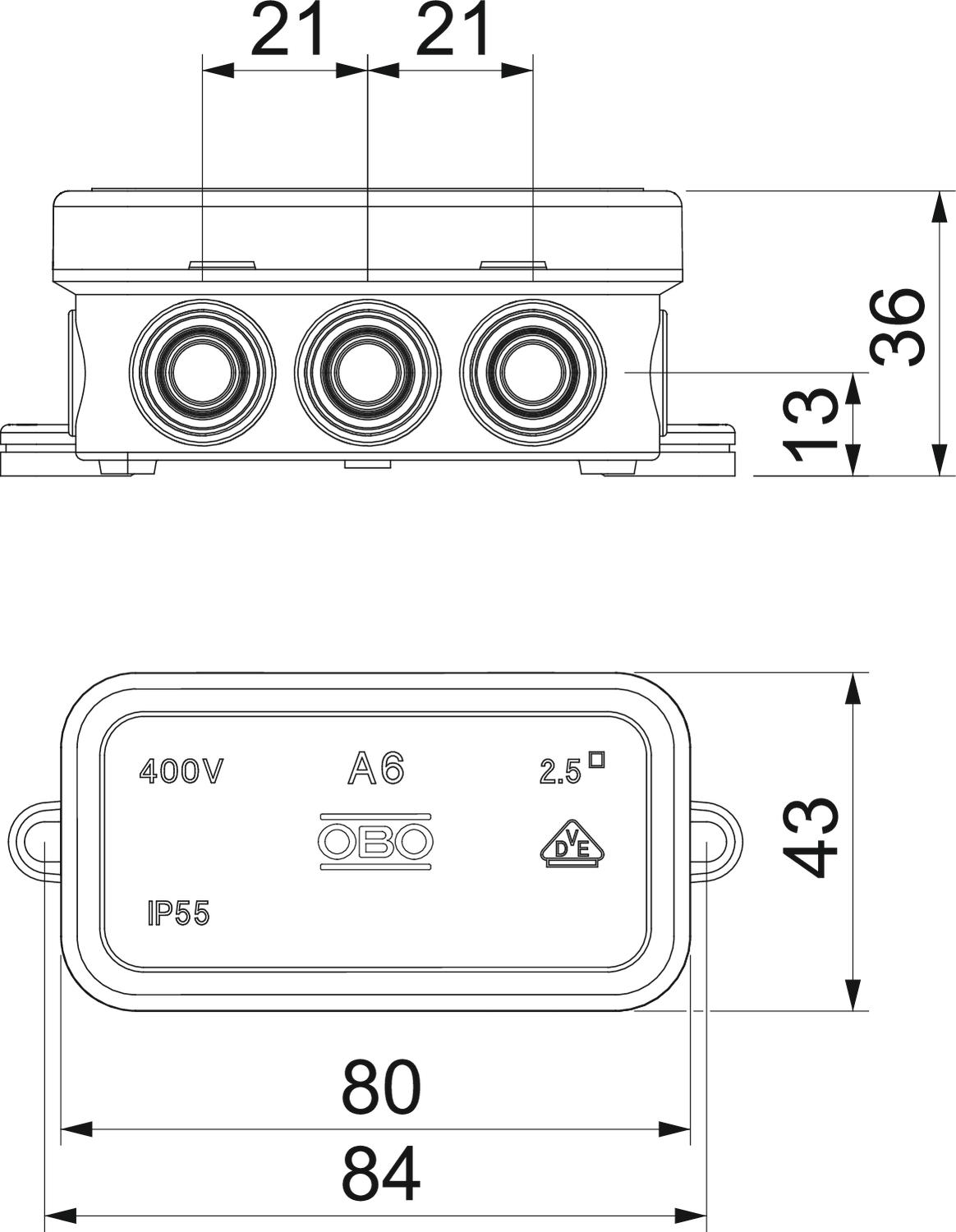

Rozměry: 80 × 43 × 36 mm
Světlé vnitřní rozměry: 69 × 32 × 30 mm
Na každých 10 krabic 1 vyřezávací nástroj
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,1028 kg CO₂e / 1 Kus Dĺžka 80 mm Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Káble Druh zavedenia Kabel Farba svetlosivá; RAL 7035 Forma štvorcový Materiál Polyetylén Max. prierez vodiča 2,5 mm² Menovité izolačné napätie Ui 690 V Menovité napätie 690 V Menovitý prierez min. 2,5 mm² Možnosť montáže vedľa seba áno Odolne voči poveternostným vplyvom nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Osadenie bez Otvory pre vstup káblov 6 vývodů pro průměr kabelu 5–14 mm
4 vývody pro průměr kabelu 5–9 mm
Počet vstupov káblov 10 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Rozmer 80x43x34 S možnosťou zaplombovania nie S tienením nie S vekom áno Šírka 43 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP55 Svetlé vnútorné rozmery 69x32x30 mm Teplotný rozsah použitia max. 45 °C Teplotný rozsah použitia min. -5 °C Upevnenie veka zaisťovací Veko nepriehľadná Vyhotovenie veko odbočnej krabice Zaslepovacie veko Výška 36 mm Zachovanie funkčnosti bez Zavedenie zozadu nie - Všetky typy
