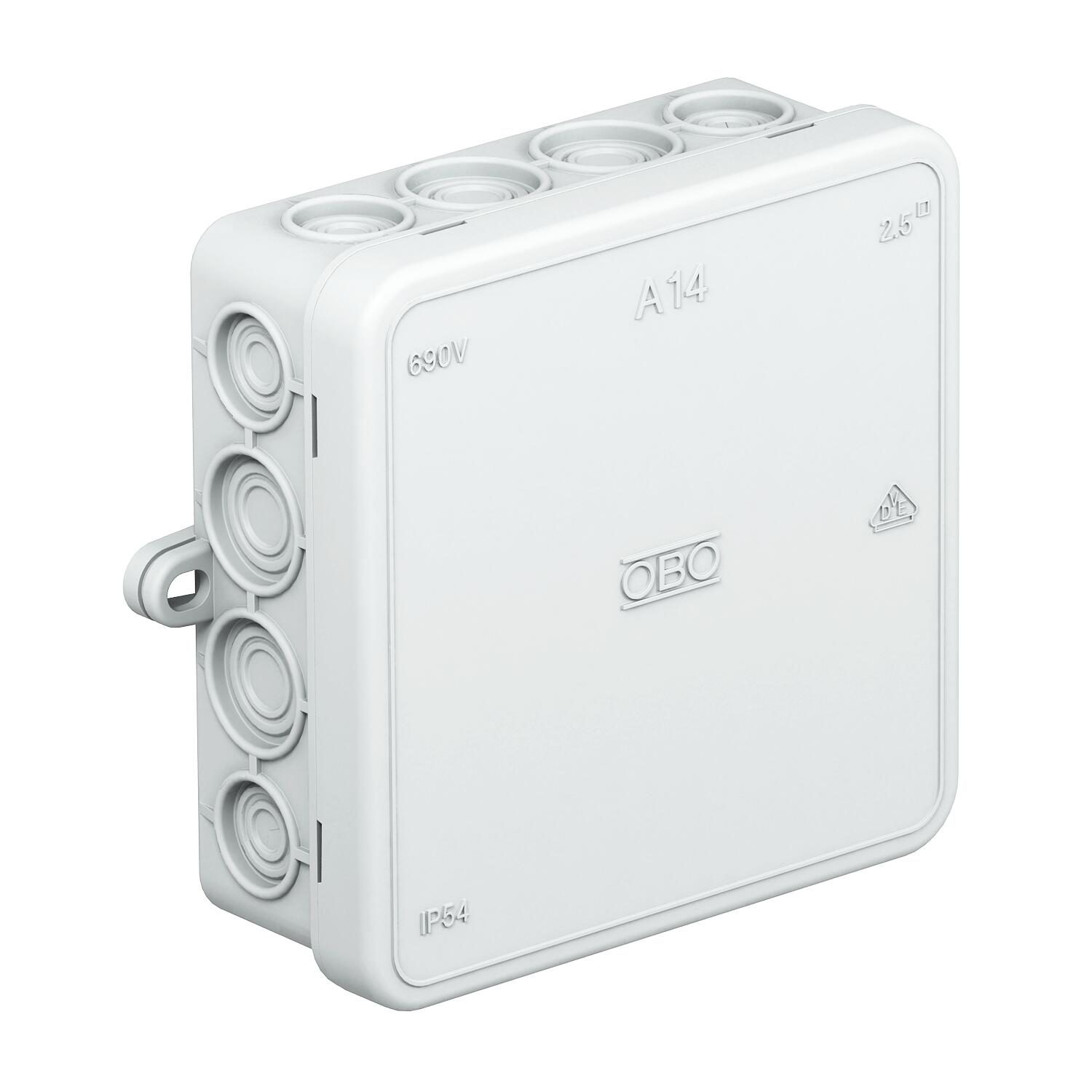

Odbočná krabice A 14
Výr. č. 2000378 | EAN 4012195917090
- Popis produktu
-
Popis produktuStupeň krytí IP55, jmenovité napětí 690 V, jmenovitý průřez 2,5 mm², 8 vývodů pro kabely o průměru 5–14 mm
8 vývodů pro kabely o průměru 5–11 mm.
Svěrné víko.

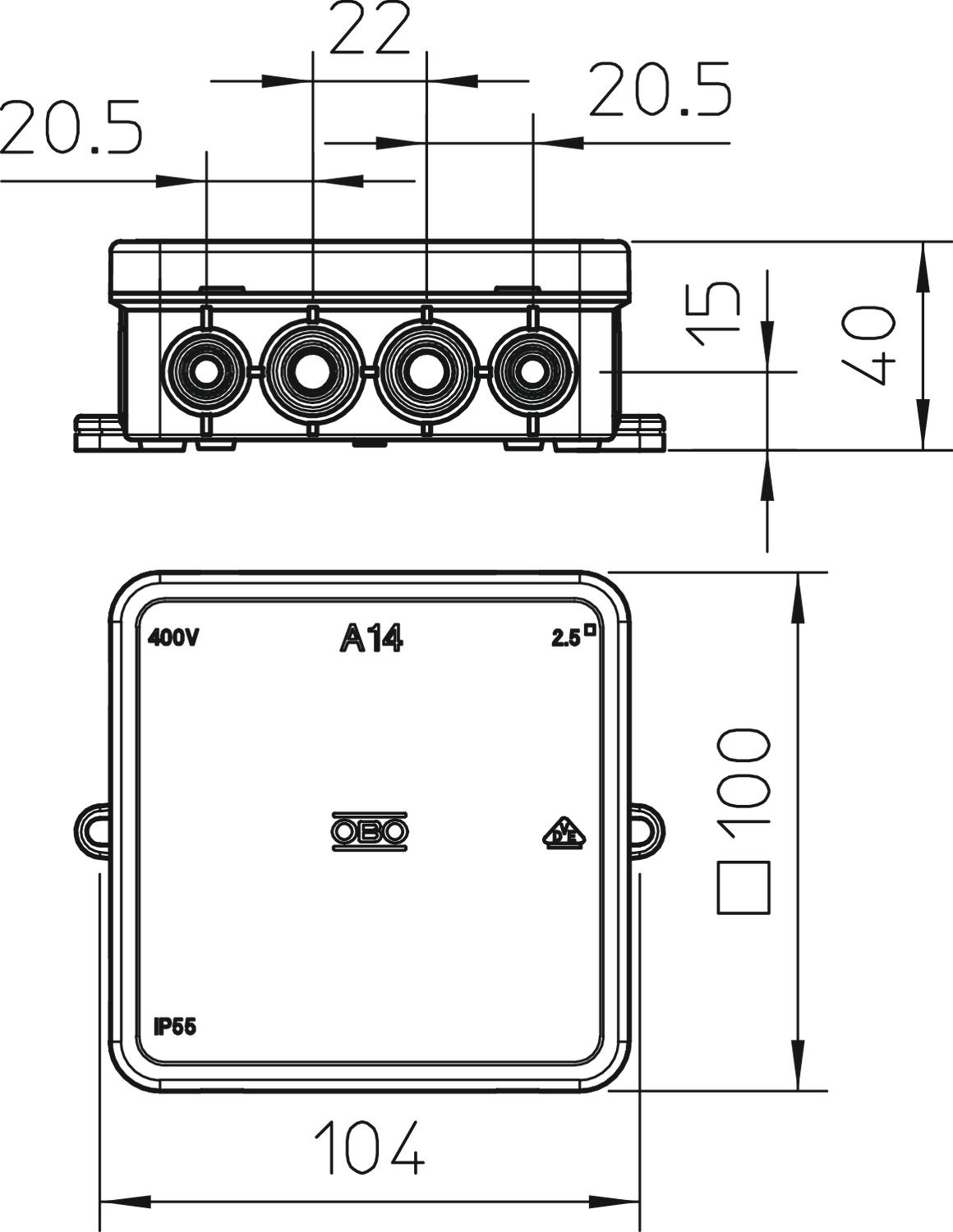

Rozměry: 100 × 100 × 40 mm
Světlé vnitřní rozměry: 90 × 90 × 35 mm
Na každých 10 krabic 1 vyřezávací nástroj
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,1798 kg CO₂e / 1 Kus Dĺžka 100 mm Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Káble Druh zavedenia Kabel Farba svetlosivá; RAL 7035 Forma štvorcový Materiál Polyetylén Max. prierez vodiča 2,5 mm² Menovité izolačné napätie Ui 690 V Menovité napätie 690 V Menovitý prierez min. 2,5 mm² Možnosť montáže vedľa seba áno Odolne voči poveternostným vplyvom nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Osadenie bez Otvory pre vstup káblov 8 vývodů pro průměr kabelu 5–14 mm
8 vývodů pro průměr kabelu 5–11 mm
Počet vstupov káblov 16 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Rozmer 100x100x38 S možnosťou zaplombovania nie S tienením nie S vekom áno Šírka 100 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP55 Svetlé vnútorné rozmery 90x90x35 mm Teplotný rozsah použitia max. 45 °C Teplotný rozsah použitia min. -5 °C Upevnenie veka zaisťovací Veko nepriehľadná Vyhotovenie veko odbočnej krabice Zaslepovacie veko Výška 40 mm Zachovanie funkčnosti bez Zavedenie zozadu nie - Všetky typy
