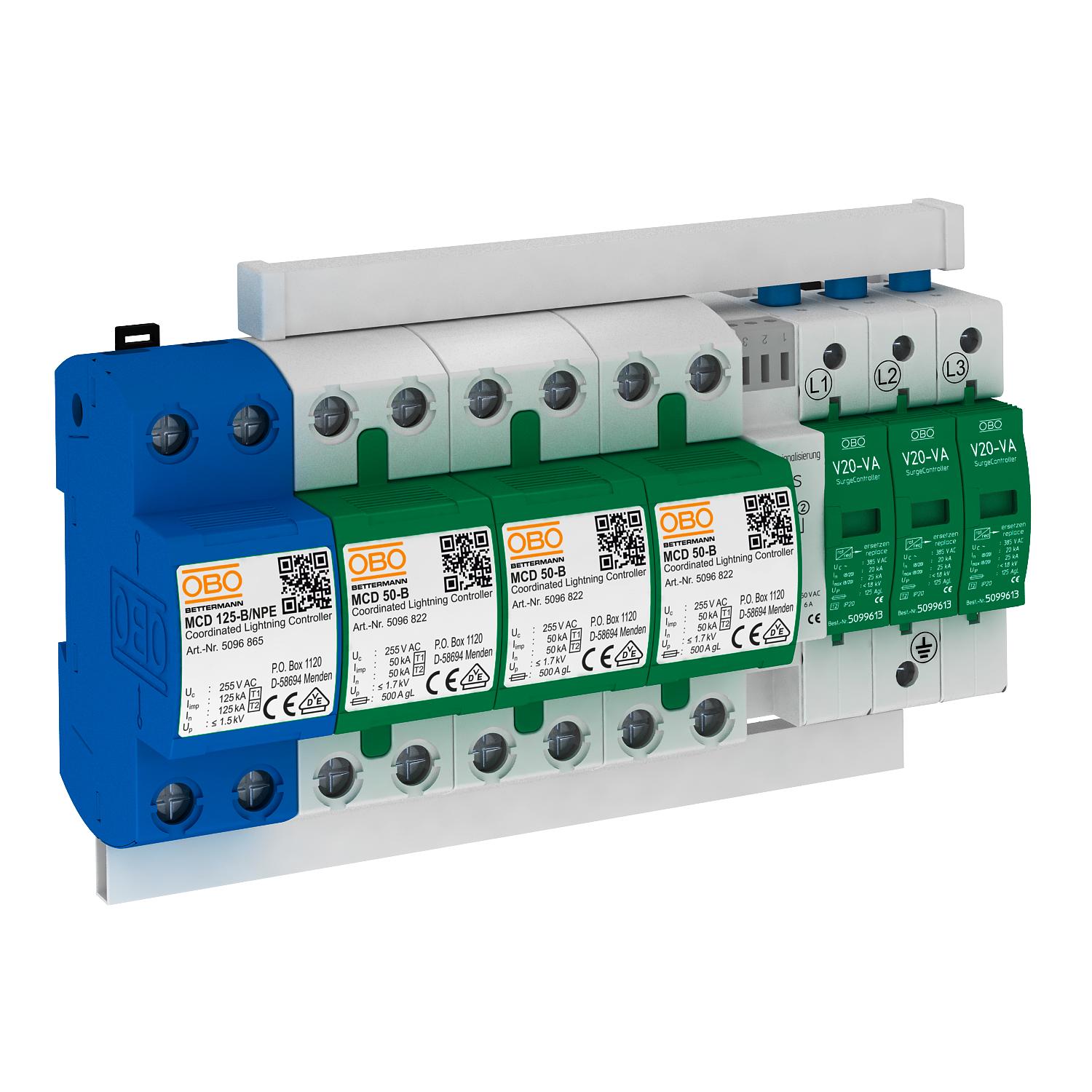

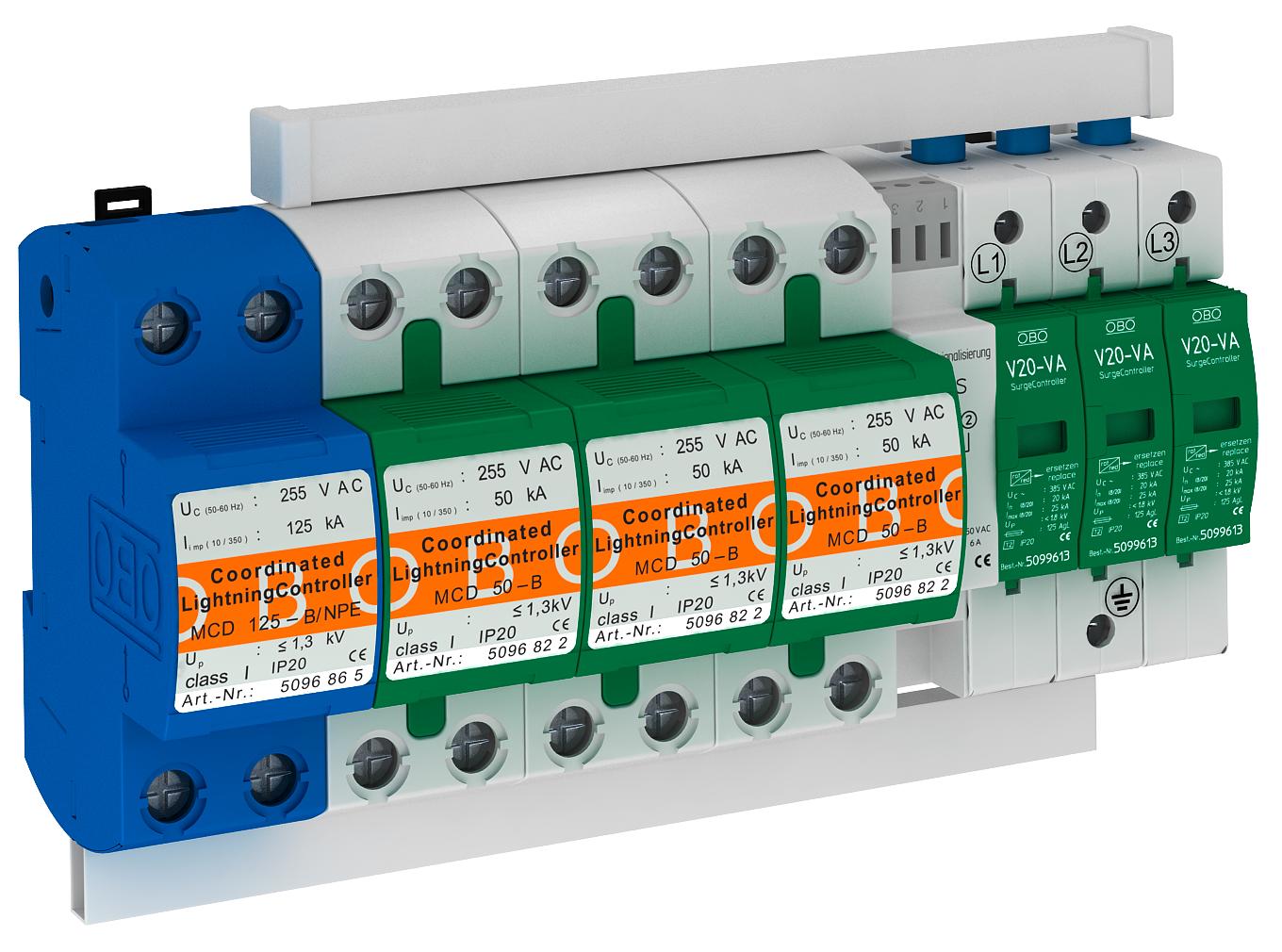

Ochranná sada MCD + V20 bez unikajícího proudu, 3 pólová + NPE s dálkovou signal. 3+N/PE | 255 | IP20

Ochranná sada MCD + V20 bez unikajícího proudu, 3 pólová + NPE s dálkovou signal.

Výr. č. 5089777 | EAN 4012195405597

Výr. č. / Typ	5089777 / PS4-VA TT+FS

Provedení pólů	3+N/PE

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Ochranná sada VA, kombinace svodiče bleskových proudů a přepětí typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů až 50 kA (10/350) na každý pól a až 125 kA (10/350) N-PE
• Bez unikajících proudů
• Svodič, zásuvný, vč. spojovacích můstků, označené připojovací svorky
• Zapouzdřené nevyfukující svodiče pro použití v rozvaděčových skříních

Použití: Průmyslová zařízení se zvláštními požadavky.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	100 kA
Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	8,2981 kg CO₂e / 1 Kus
Diaľková signalizácia	áno
Konfigurácia siete	ostatné
LPZ	0→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	100 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	100 kA
Najvyššie trvalé napätie AC	255 V
Odolnosť voči skratu	25 kA
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	25 kA
Prevádzková teplota max.	85 °C

Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	3+N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	100 kA
Rázový zvodový prúd (8/20) [celkový]	100 kA

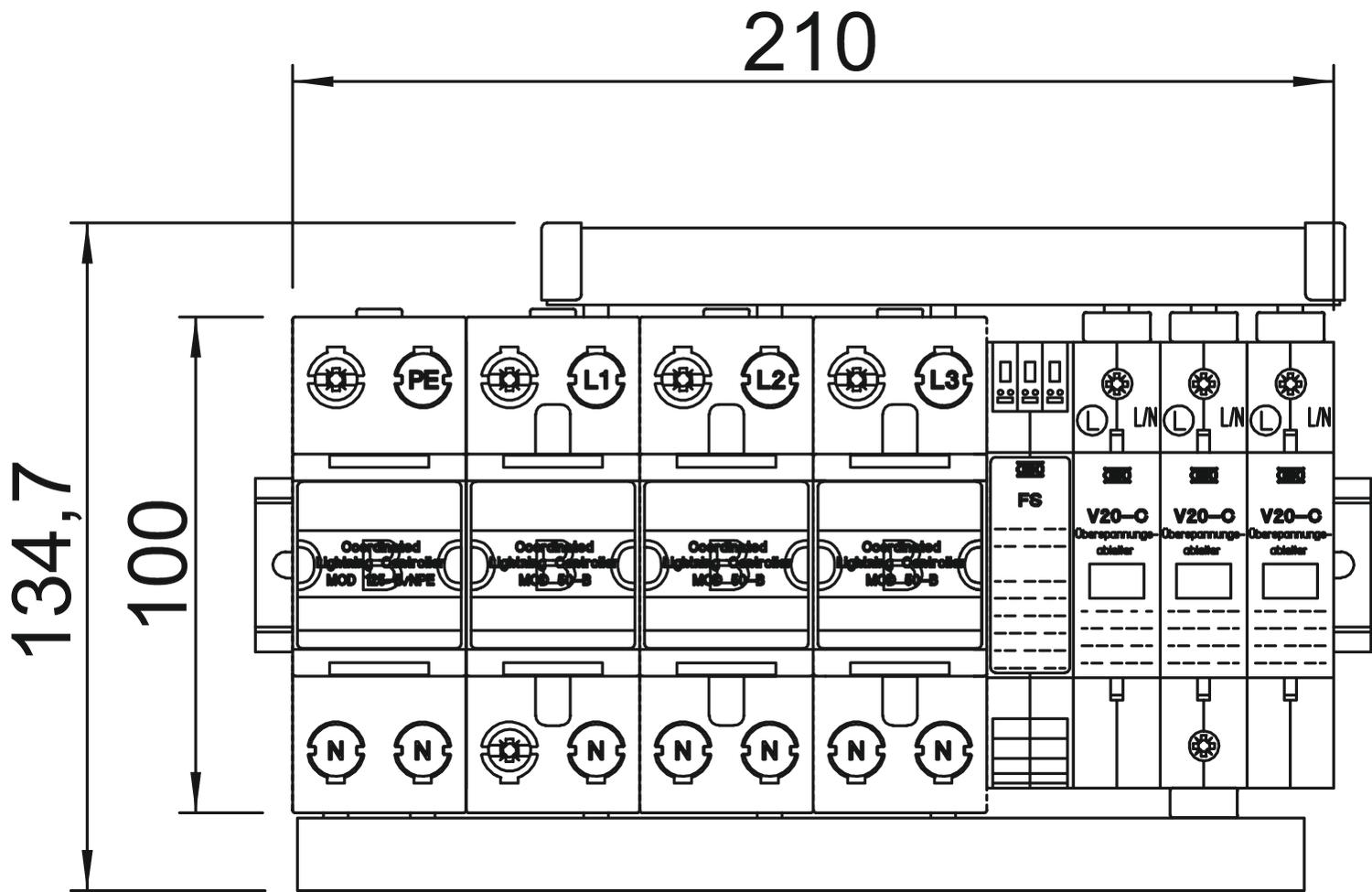

Rozmer	255V
Schopnosť zhášania následného prúdu (eff) [N-PE]	25 kA
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3+NPE s FS
