Ochranná sada MCD + V20, 3 pólová + NPE s dálkovou signal. 3+N/PE | 255 | IP20

Ochranná sada MCD + V20, 3 pólová + NPE s dálkovou signal.

Výr. č. 5089763 | EAN 4012195405559

Výr. č. / Typ	5089763 / PS4-B+C TNS+FS

Provedení pólů	3+N/PE

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

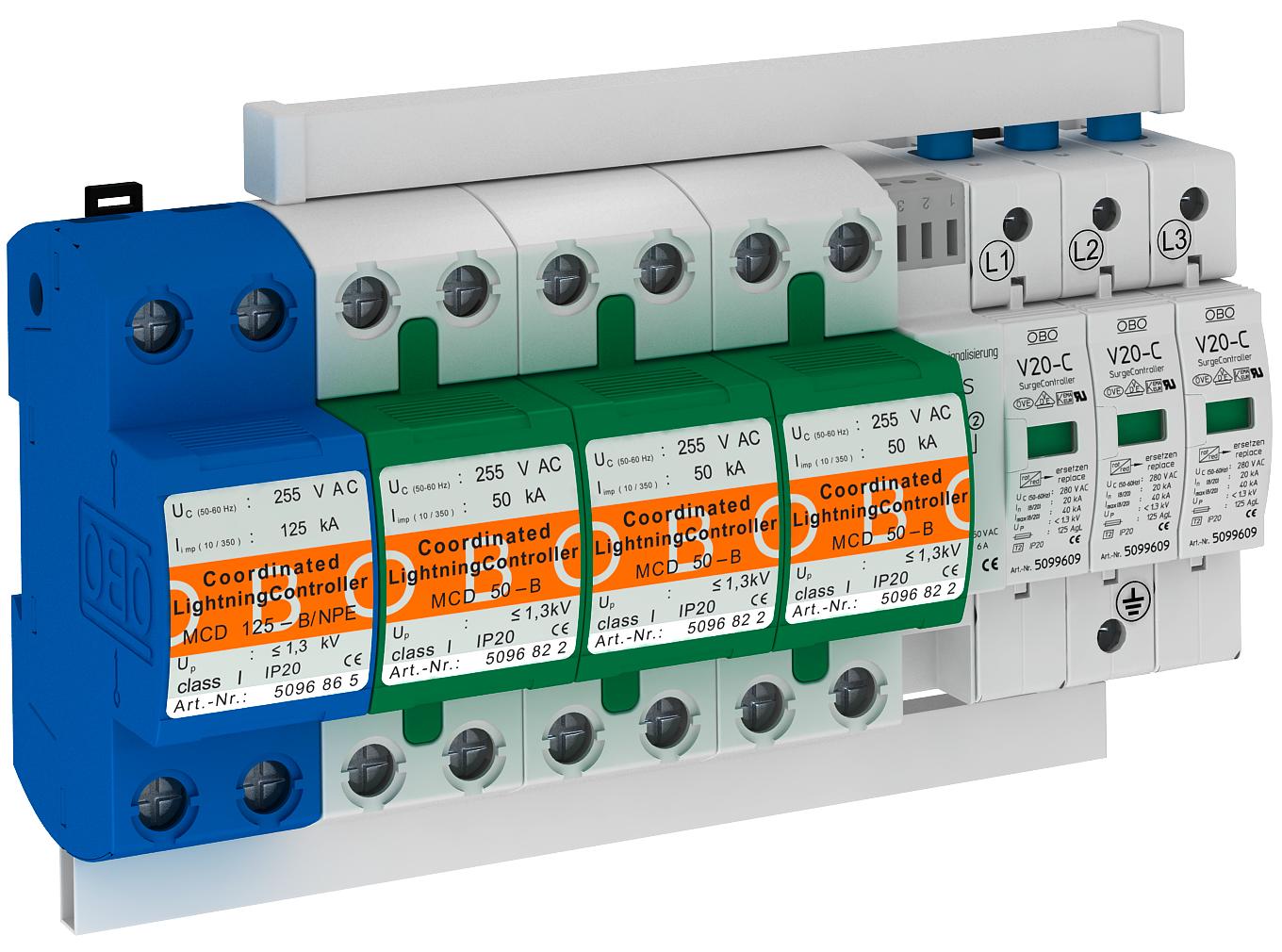

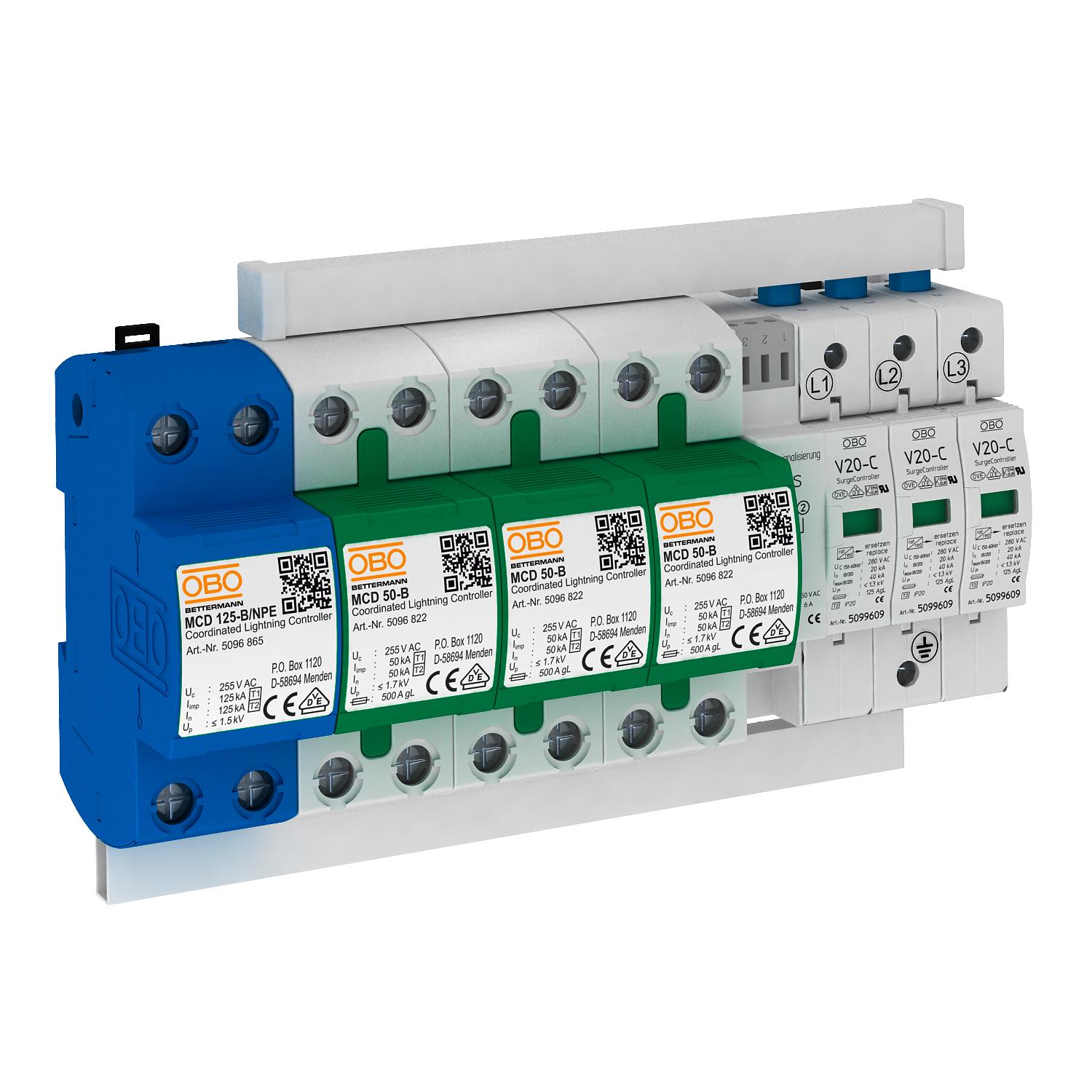

Ochranná sada, svodič bleskových proudů a přepětí typu 1 + 2

• Svodová schopnost 100 kA 10/350 µs, testováno v BET
• Smontovaný a propojený, vč. spojovacích můstků, označené připojovací svorky

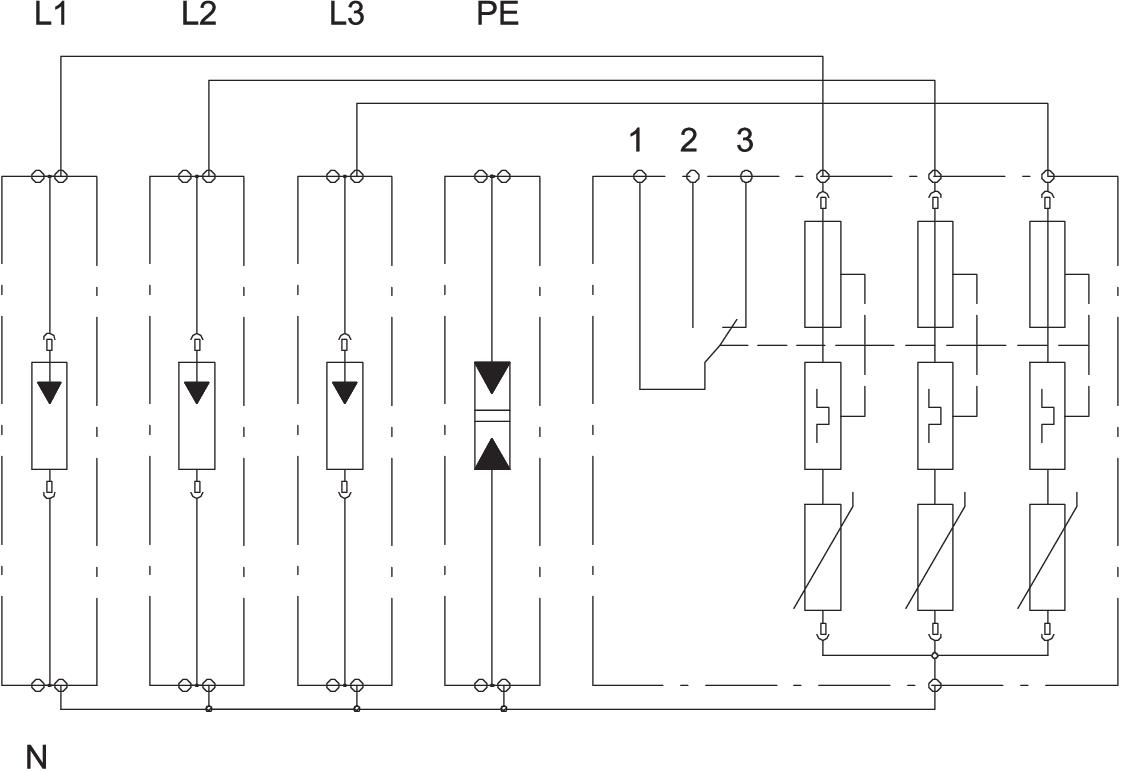

• S dálkovou signalizací a bezpotenciálovým spínacím kontaktem pro sledování funkce
• Pro použití v síťovém systému TN-S a TT

Upozornění: Max. vstupní jištění (potřebné pouze tehdy, pokud není přítomno už v síti) 125 A gL/gG.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	50 kA
Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	8,3453 kg CO₂e / 1 Kus
Diaľková signalizácia	áno
Konfigurácia siete	ostatné
LPZ	0→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	100 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	50 kA
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	255 V
Odolnosť voči skratu	25 kA
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	25 kA

Prevádzková teplota max.	85 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	3+N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	100 kA
Rázový zvodový prúd (8/20) [celkový]	100 kA

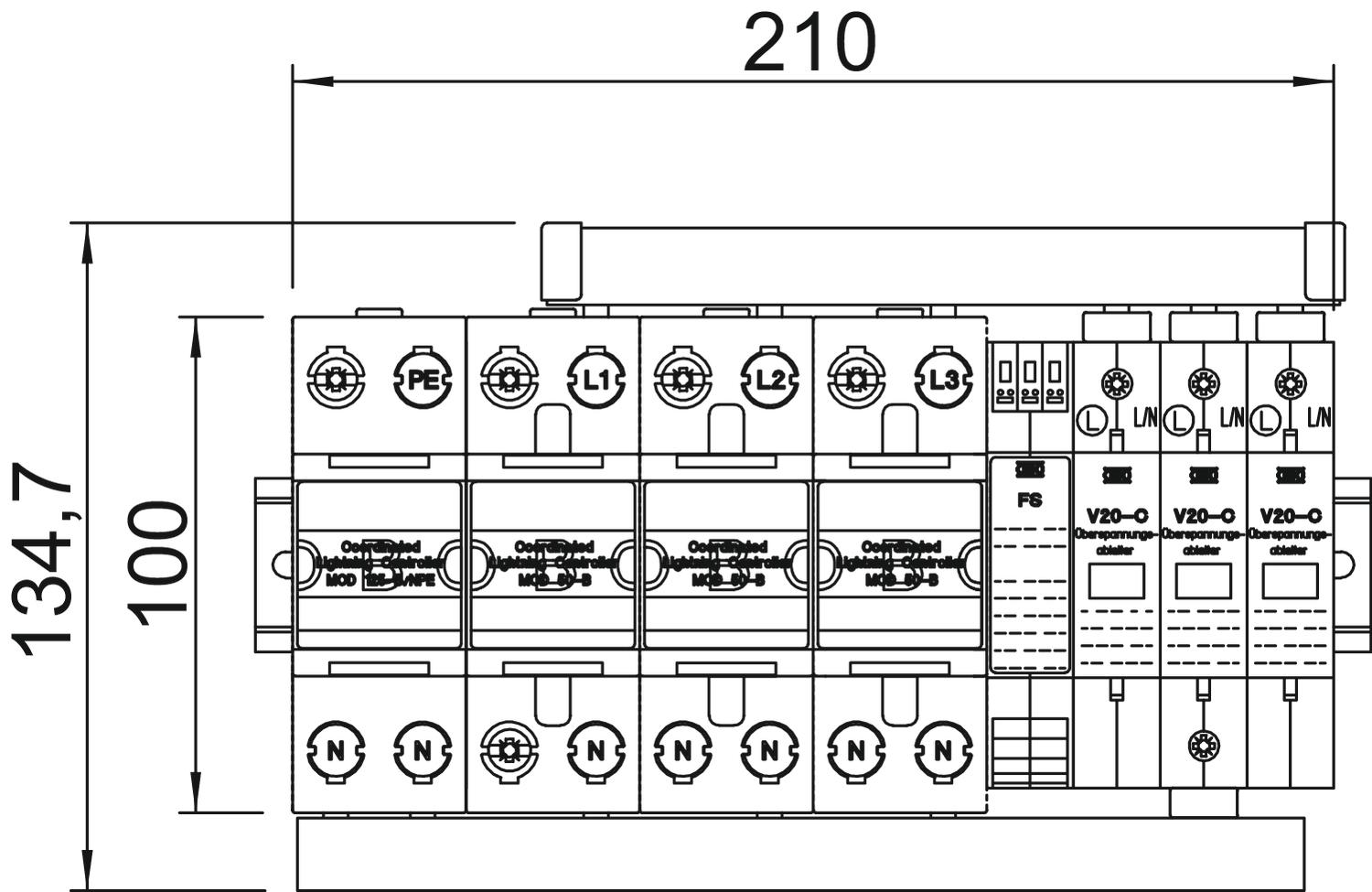

Rozmer	255V
Schopnosť zhášania následného prúdu (eff) [N-PE]	25 kA
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3+1-pólový s FS; 255 V
