Ochrana MaR pro dvoupólové napájení s dálkovou signalizací 24 V AC/DC 2 | 34 | 46 | IP20

Ochrana MaR pro dvoupólové napájení s dálkovou signalizací 24 V AC/DC

Výr. č. 5097820 | EAN 4012195578185

Výr. č. / Typ

Provedení pólů	2

Najvyššie trvalé napätie AC

Najvyššie trvalé napätie DC

Stupeň krytia	IP20

Popis produktu

Popis produktu

Přepěťová ochrana / jemná ochrana sítě typu 3 dle EN 61643-11 s dálkovou signalizací

• S dálkovou signalizací: bezpotenciálový přepínací kontakt

• Vhodná pro systémy se stejnosměrným a střídavým napětím

• Optická indikace funkčnosti

• Bezšroubové připojovací svorky zaručují snadnou montáž

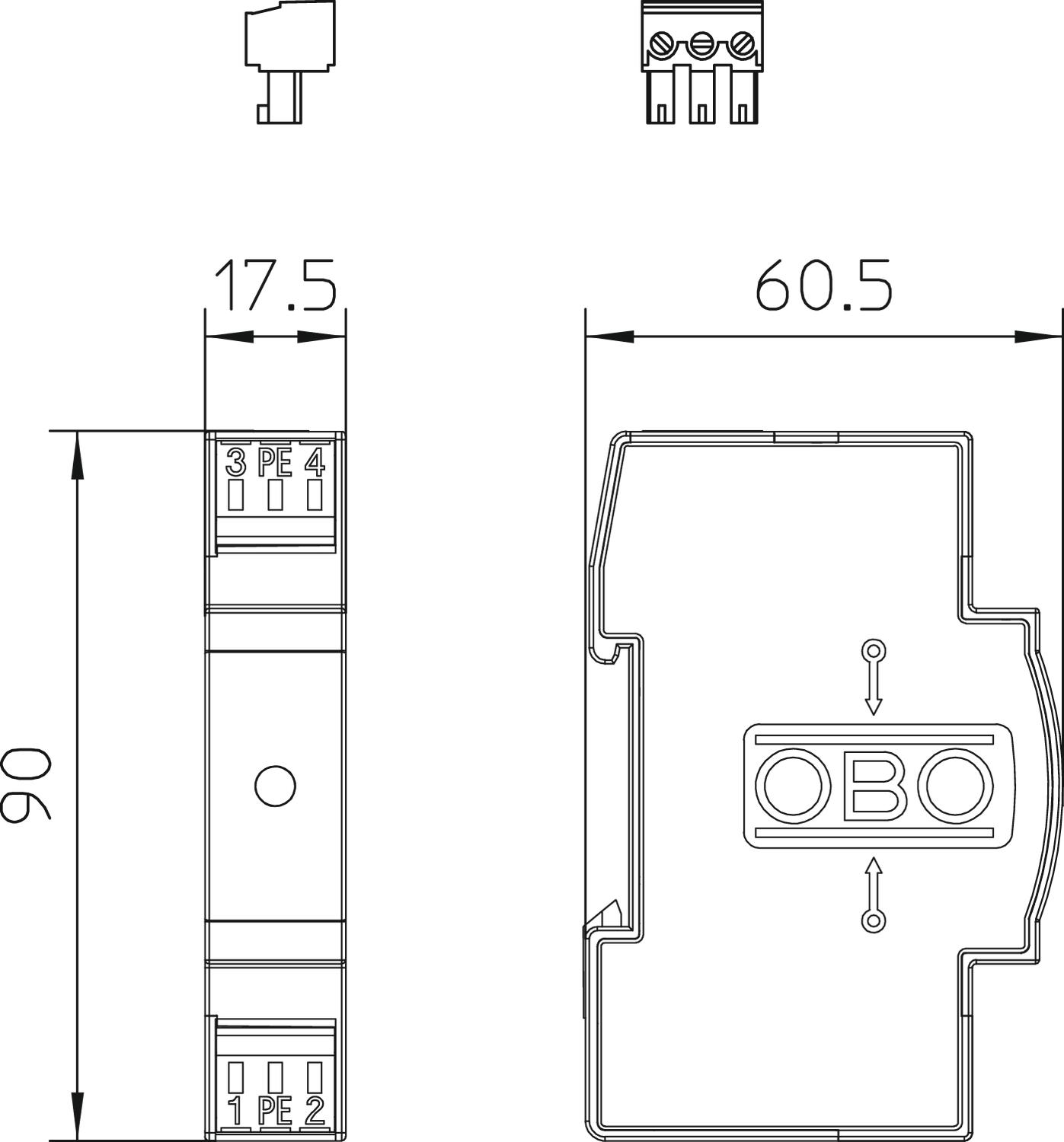

• Prostorově nenáročný modul 17,5 mm

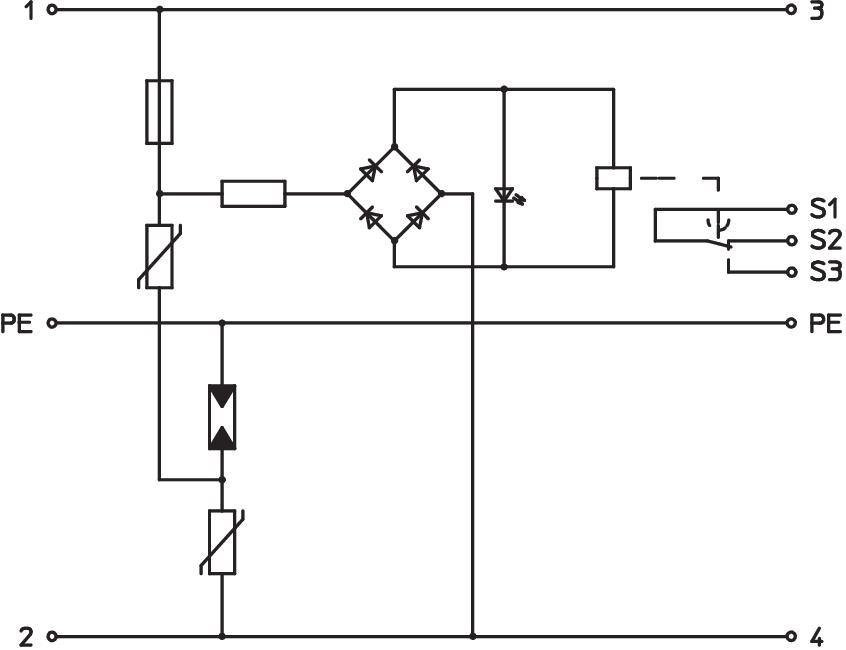

• Zapojení Y

Použití: Univerzální použití na profilové liště 35 mm v běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Čas odozvy	<25 ns
Diaľková signalizácia	áno
Konfigurácia siete	ostatné
Kontakty diaľkovej signalizácie	Prepínací kontakt
LPZ	2→3
Max. nadprúdová ochrana na strane siete	16
Maximálne predistenie	16 A
Maximálny nárazový prúd zvodu (8/20 μs)	2 kA
Menovité napätie AC (50 / 60 Hz)	24 V
Menovitý nárazový prúd zvodu (8/20 µs)	0,7 kA
Najvyššie trvalé napätie AC	34 V
Najvyššie trvalé napätie DC	46 V
OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	20 A
Ochranná úroveň žila – zem	<1200 V
Ochranná úroveň žila – žila	<160 V

Ochranná úroveň [L-N]	≤1000
Počet pólov	3
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	0,14 mm²
Provedení pólů	2
Rozmer	24V AC
Signalizácie na prístroji	optická
Skúšobná trieda typ 3	áno
SPD podľa IEC 61643-1	class III
SPD podľa STN EN 61643-11	Typ 3
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
