Ochrana MaR pro dvoupólové napájení 12 V 2 | 13,5 | 18 | IP20

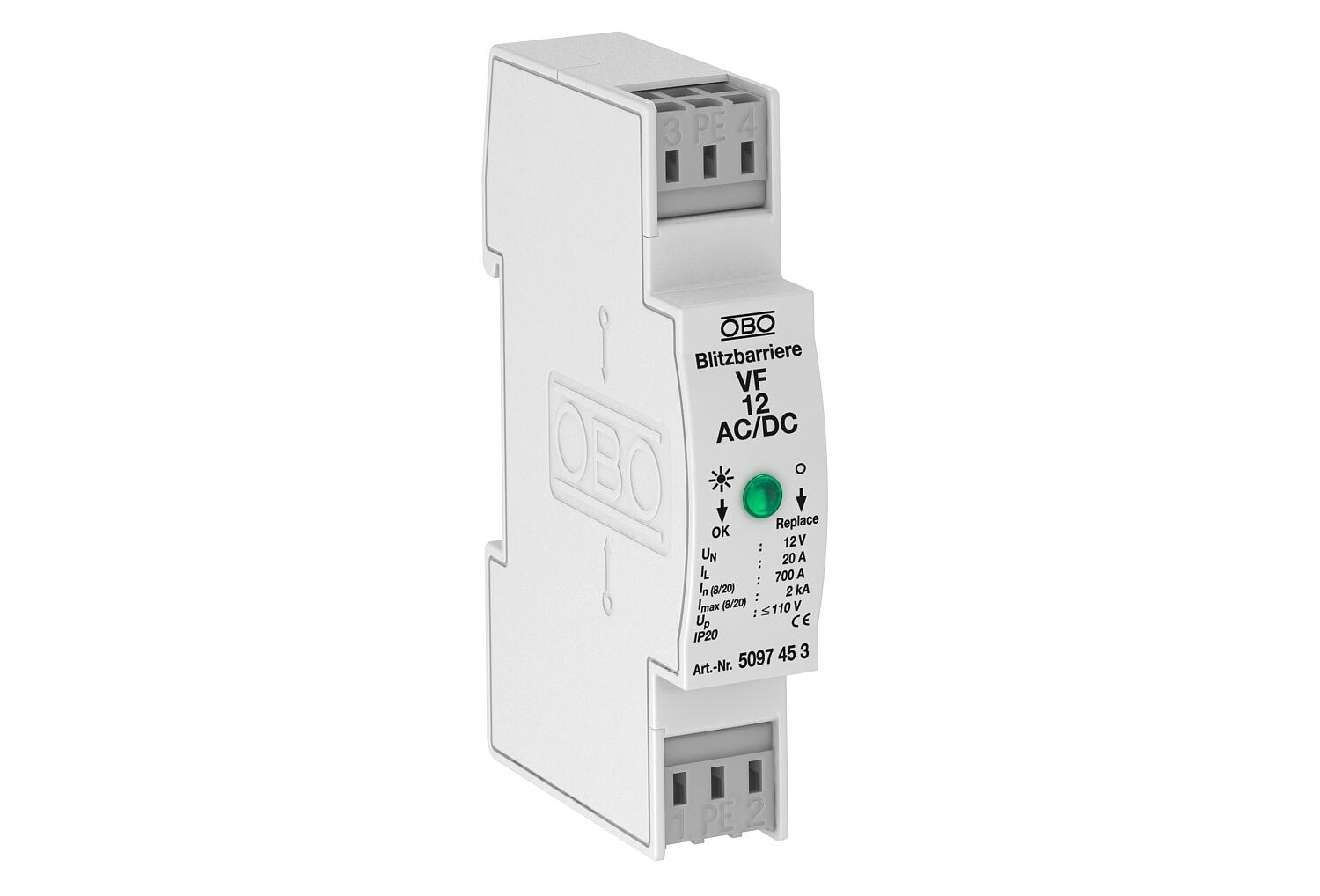

Ochrana MaR pro dvoupólové napájení 12 V

Výr. č. 5097453 | EAN 4012195578116

Výr. č. / Typ

Provedení pólů	2

Najvyššie trvalé napätie AC

Najvyššie trvalé napätie DC

Stupeň krytia	IP20

Popis produktu

Popis produktu

Přepěťová ochrana / jemná ochrana sítě typu 3 dle ČSN EN 61643-11

• Vhodná pro systémy se stejnosměrným i střídavým napětím
• Optická indikace funkčnosti
• Bezšroubové připojovací svorky zaručují snadnou montáž

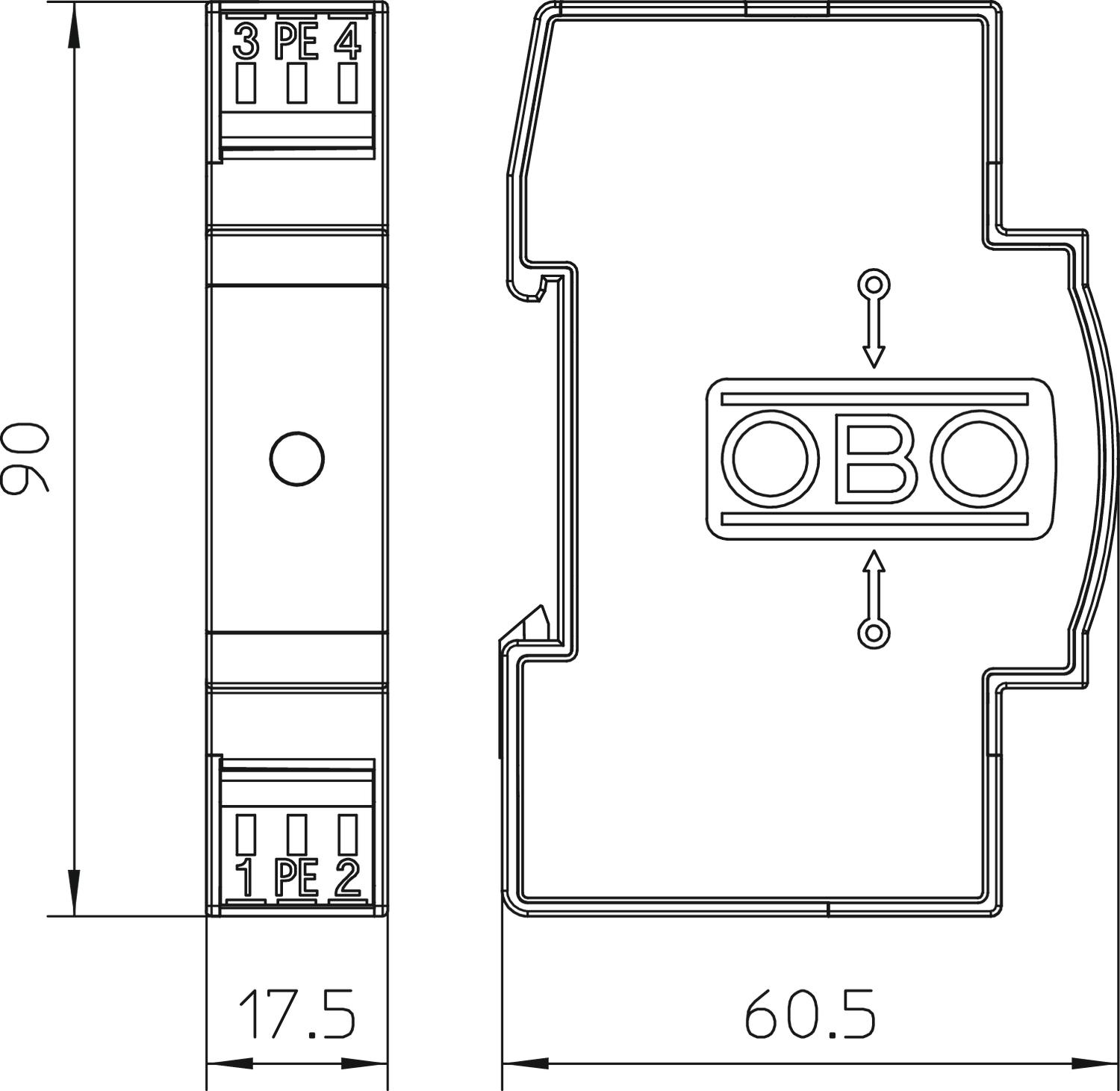

• Prostorově úsporný rastr 17,5 mm

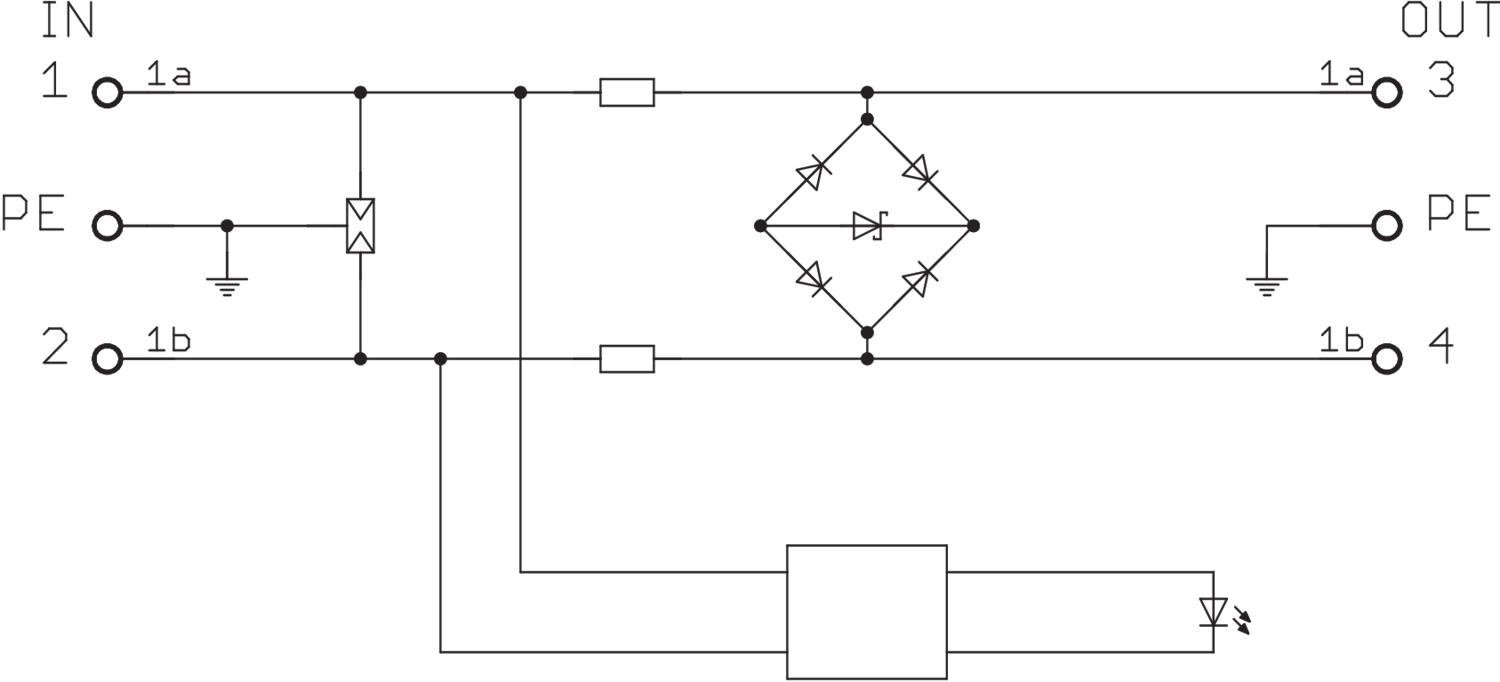

• Zapojení Y

Použití: Univerzální použití na profilové liště 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Čas odozvy	<25 ns
Diaľková signalizácia	nie
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Konfigurácia siete	ostatné
LPZ	2→3
Max. nadprúdová ochrana na strane siete	20
Maximálne predistenie	20 A
Maximálny nárazový prúd zvodu (8/20 μs)	2 kA
Menovité napätie AC (50 / 60 Hz)	12 V
Menovitý nárazový prúd zvodu (8/20 µs)	0,7 kA
Najvyššie trvalé napätie AC	13,5 V
Najvyššie trvalé napätie DC	18 V
OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	20 A
Ochranná úroveň žila – zem	<1200 V
Ochranná úroveň žila – žila	<110 V
Počet pólov	3

Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) min.	2,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	0,14 mm²
Provedení pólů	2
Rozmer	12V AC
Signalizácie na prístroji	optická
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná trieda typ 3	áno
SPD podľa IEC 61643-1	class III
SPD podľa STN EN 61643-11	Typ 3
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	Verze 12 V

Všetky typy

Všetky typy

Typ	Provedení pólů	Najvyššie trvalé napätie AC	Najvyššie trvalé napätie DC	Stupeň krytia	Výr. č.	Množstvo	najm. PJ
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Kus	1 Kus
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Kus	1 Kus
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Kus	1 Kus
VF60-AC/DC	2	80 V	110 V	IP20	5097623	Kus	1 Kus
VF110-AC DC	2	150 V	200 V	IP20	5097631	Kus	1 Kus
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Kus	1 Kus
