Oblouk s nastavitelným úhlem 85 FT
Výr. č. 6037230 | EAN 4012197341954
- Popis produktu
-

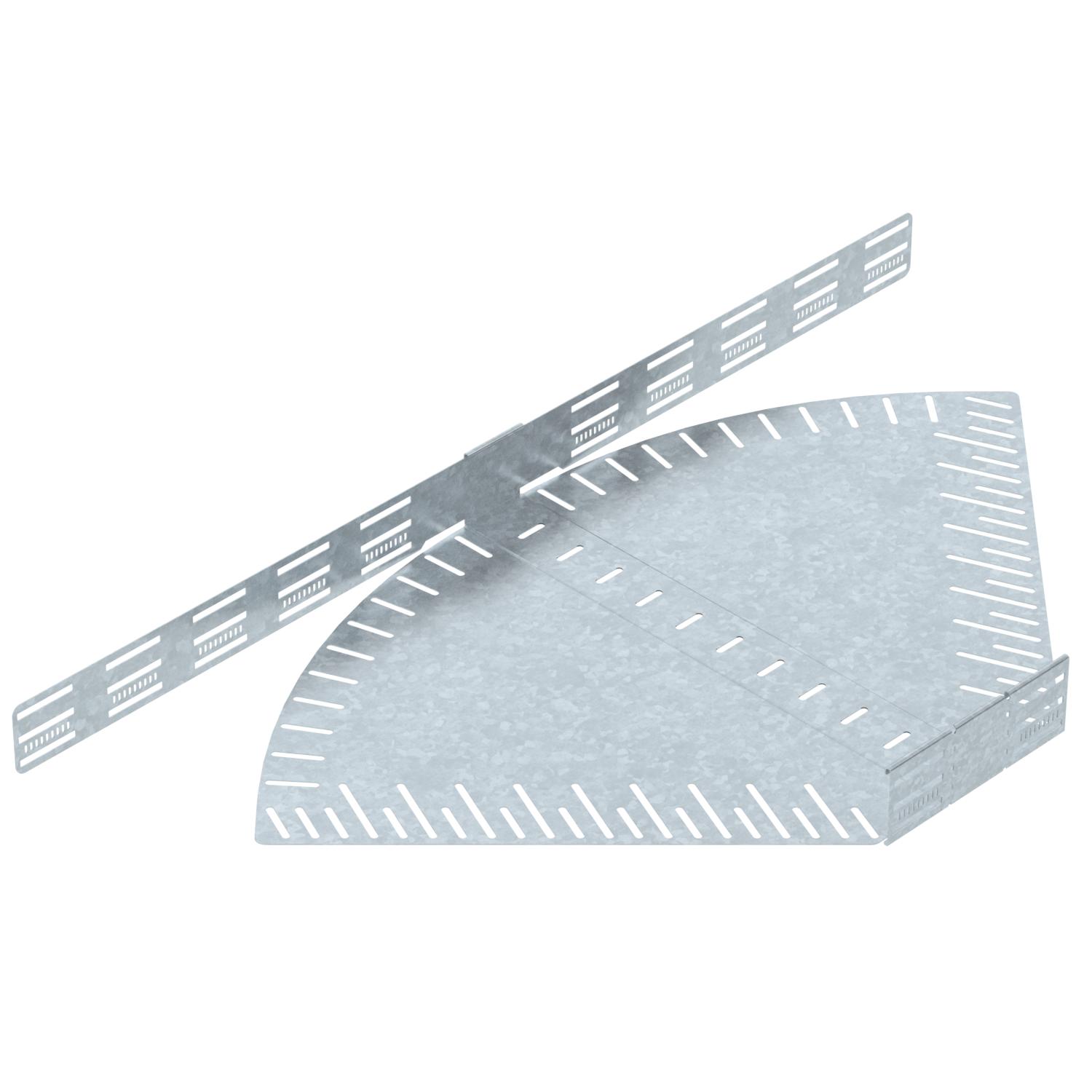

Popis produktuOblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 85 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

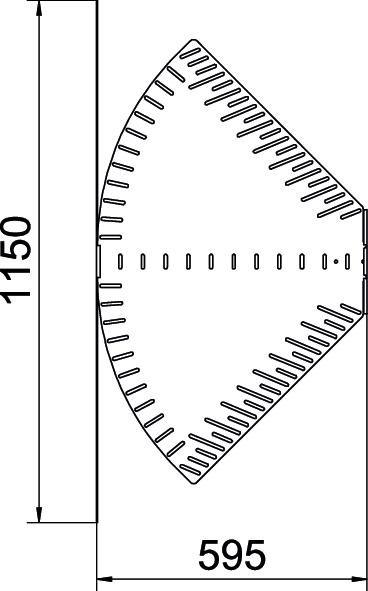

Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1,25 mm Hrúbka plechu 1,25 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 20 St. Ohyb (uholník) prestaviteľný Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 85x600 Rozmer B 600 mm Rozmer L 1150 mm Rozmer R 50 mm S horným dielom nie Šírka 600 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kĺbový oblúk_kompletný Vyhotovenie s veľkým rozpätím nie Výška 85 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
