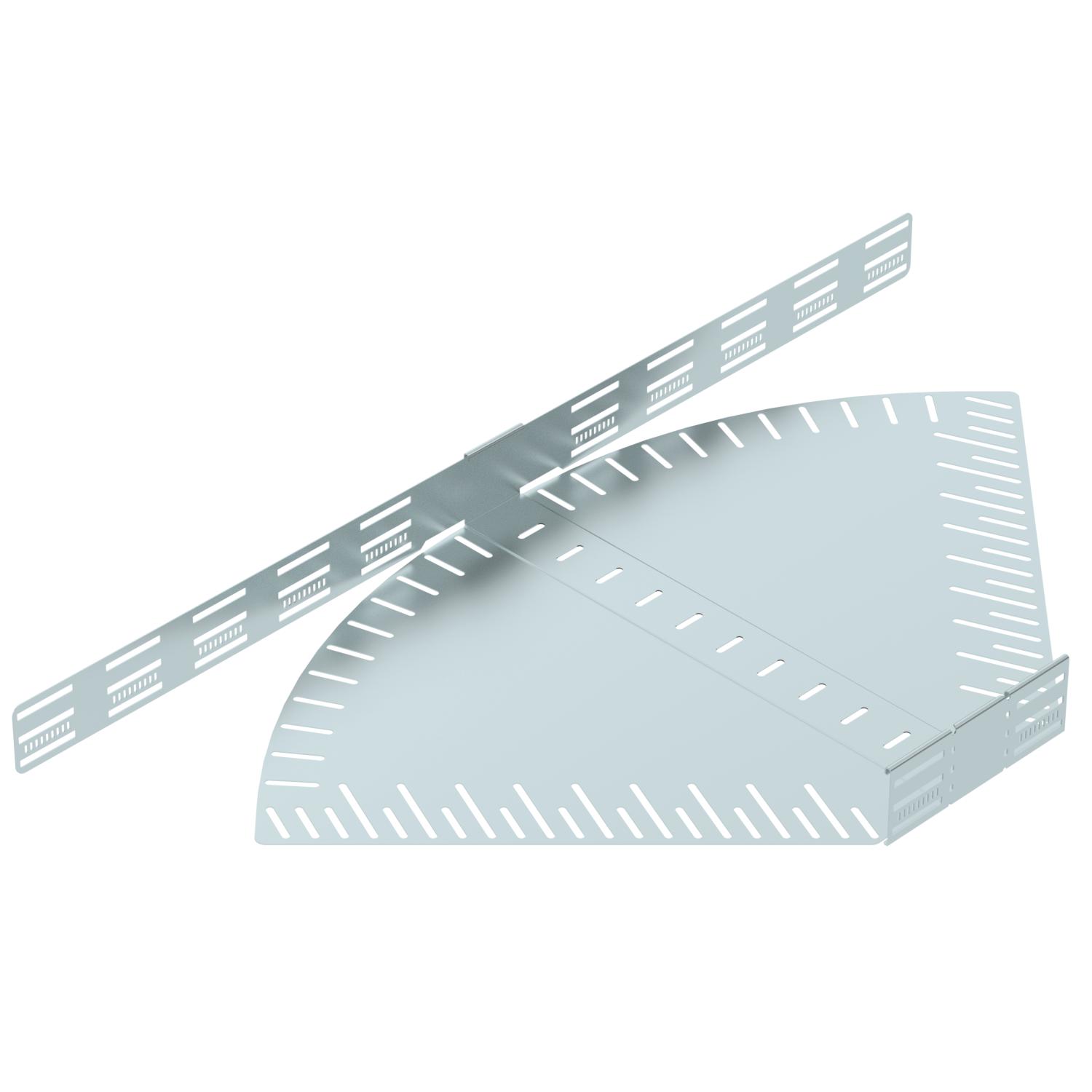

Oblouk s nastavitelným úhlem 85 FS 600 | Oceľ | pásovo zinkované | pozinkováno

Oblouk s nastavitelným úhlem 85 FS

Výr. č. 6037210 | EAN 4012197340988

Výr. č. / Typ	6037210 / RB W 860 FS

Šírka	600 mm

Materiál	Oceľ

Povrch	pásovo zinkované

Farba	pozinkováno

Popis produktu

Popis produktu

Oblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 85 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované/zovreté
Farba	pozinkováno
Hrúbka bočnice	1,25 mm
Hrúbka materiálu dna	1,25 mm
Hrúbka plechu	1,25 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Odporúčaný počet skrutiek	20 St.
Ohyb (uholník)	prestaviteľný
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka

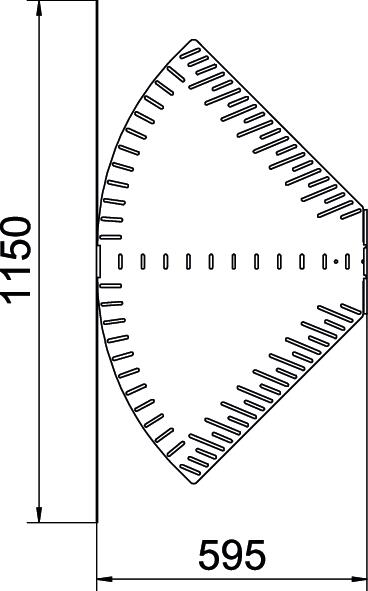

Rozmer	85x600
Rozmer B	600 mm
Rozmer L	1150 mm
Rozmer R	50 mm
S horným dielom	nie
Šírka	600 mm
Teplotný rozsah použitia max.	120 °C
Teplotný rozsah použitia min.	-20 °C
Tvar konštrukcie	Kĺbový oblúk_kompletný
Vyhotovenie s veľkým rozpätím	nie
Výška	85 mm
Zachovanie funkčnosti	nie
Zmena smeru	horizontálna
