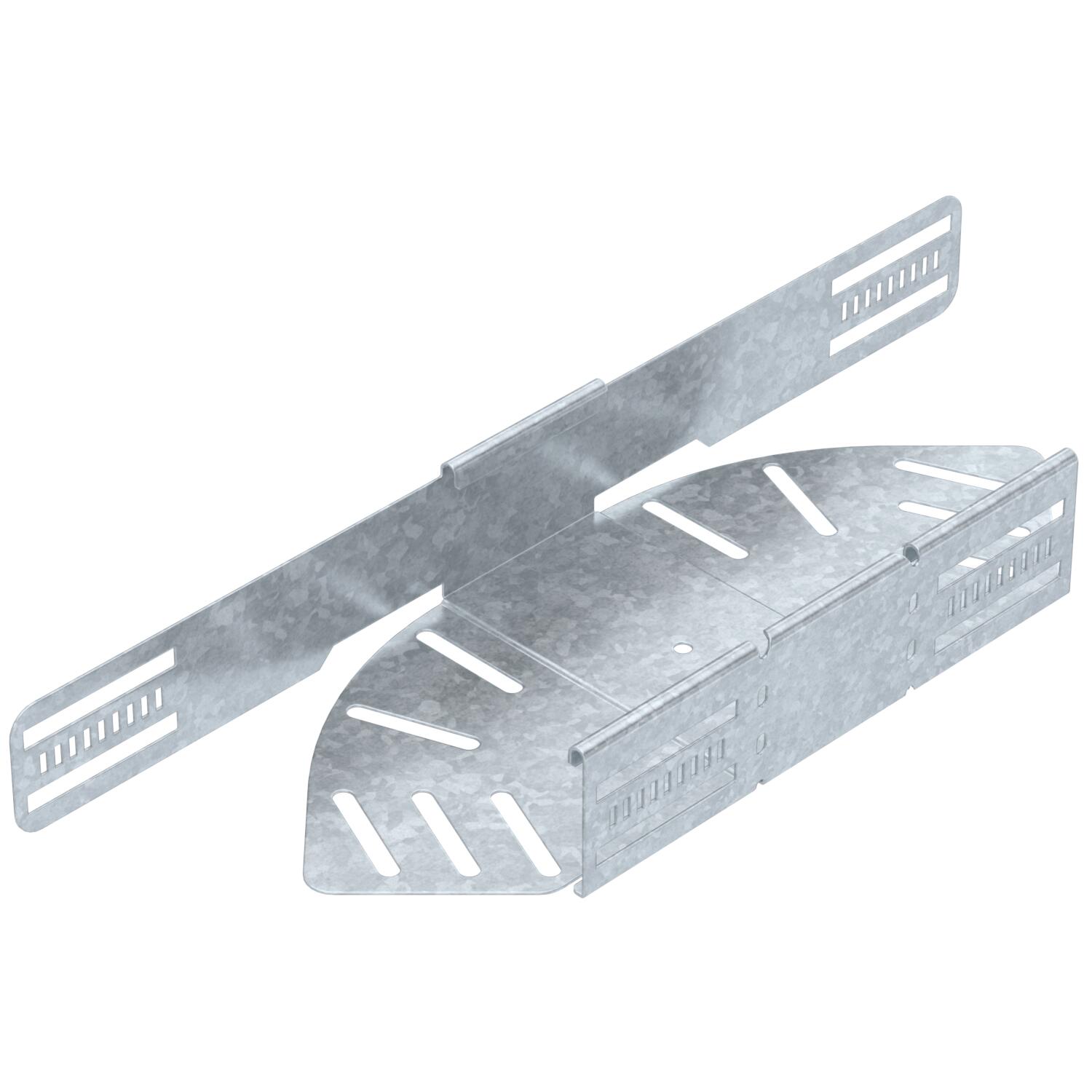

Oblouk s nastavitelným úhlem 60 FT
Výr. č. 6037122 | EAN 4012197341626
- Popis produktu
-
Popis produktuOblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 60 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

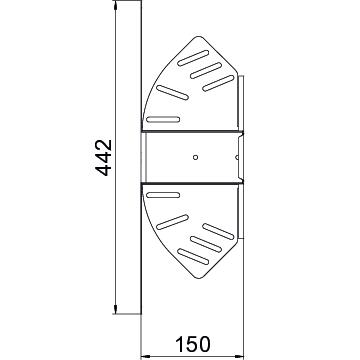

Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 10 St. Ohyb (uholník) prestaviteľný Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 60x150 Rozmer B 150 mm Rozmer L 442 mm S horným dielom nie Šírka 150 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kĺbový oblúk_kompletný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

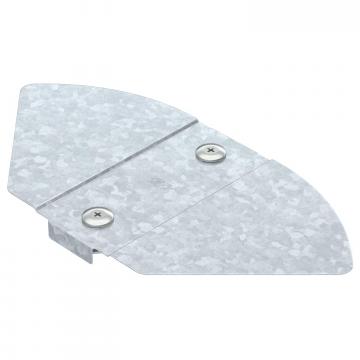

Víko oblouku s nastavitelným úhlem DD
RBD W 150 DD 6037542 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RB W 615 FT / 6037122 , 0.21MB , pdfEÚ Vyhlásenie o zhode RB W 615 FT / 6037122 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB W 615 FT / 6037122 , 0.09MB , pdfREACH Vyhlásenie o zhode RB W 615 FT / 6037122 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB W 615 FT / 6037122 , 0.13MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
