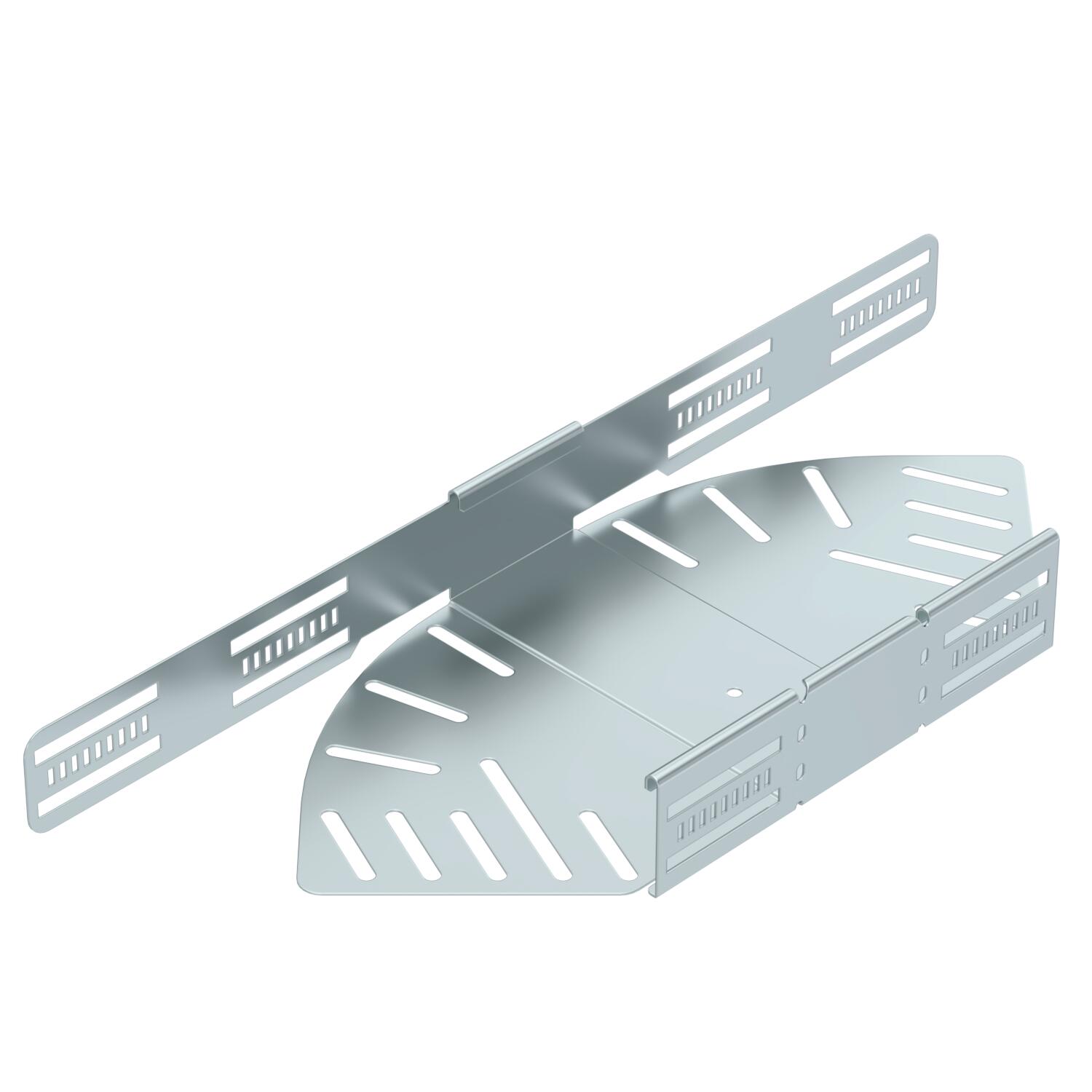

Oblouk s nastavitelným úhlem 60 FS
Výr. č. 6037104 | EAN 4012197340681
- Popis produktu
-
Popis produktuOblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 60 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

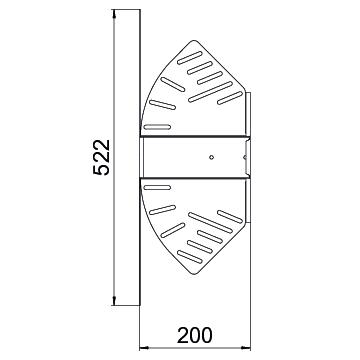

Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 3,2346 kg CO₂e / 1 Kus Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 12 St. Ohyb (uholník) prestaviteľný Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 60x200 Rozmer B 200 mm Rozmer L 522 mm Rozmer R 50 mm S horným dielom nie Šírka 200 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kĺbový oblúk_kompletný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

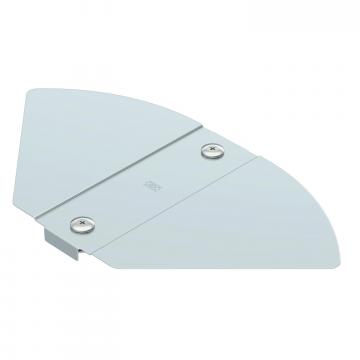

Víko oblouku s nastavitelným úhlem FS
RBD W 200 FS 6037504 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
